Remove/Install Radar Sensor In Rear Bumper - AR54.21-P-0704FR
Model 257
with code 233 (DISTRONIC PLUS)
Model 257
with code 234 (Blind Spot Monitoring)
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Topical note | Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | |
| Remove/install | |||
| 1 | Perform initial startup of rear bumper radar sensor (B92/6, B92/7, B92/10, B92/11) | When replacing rear bumper radar sensor (B92/6, B92/7, B92/10, B92/11). | |
| AD00.00-P-2000-06FR | |||

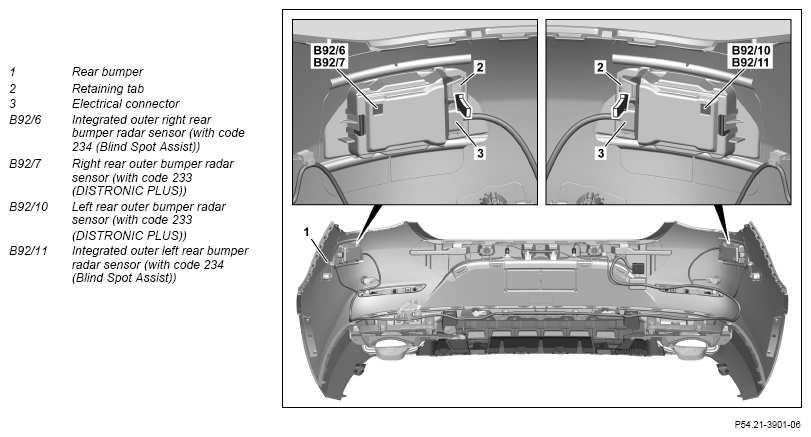

| 2 | Remove rear bumper (1) | AR88.20-P-2200FR | |
| 3 | Disconnect electrical connector (3) from rear bumper radar sensor (B92/6, B92/7, B92/10, B92/11) | ||
| 4 | Release retaining tab (2) in direction of arrow and remove rear bumper radar sensor (B92/6, B92/7, B92/10, B92/11) | ||
| 5 | Install in the reverse order |
