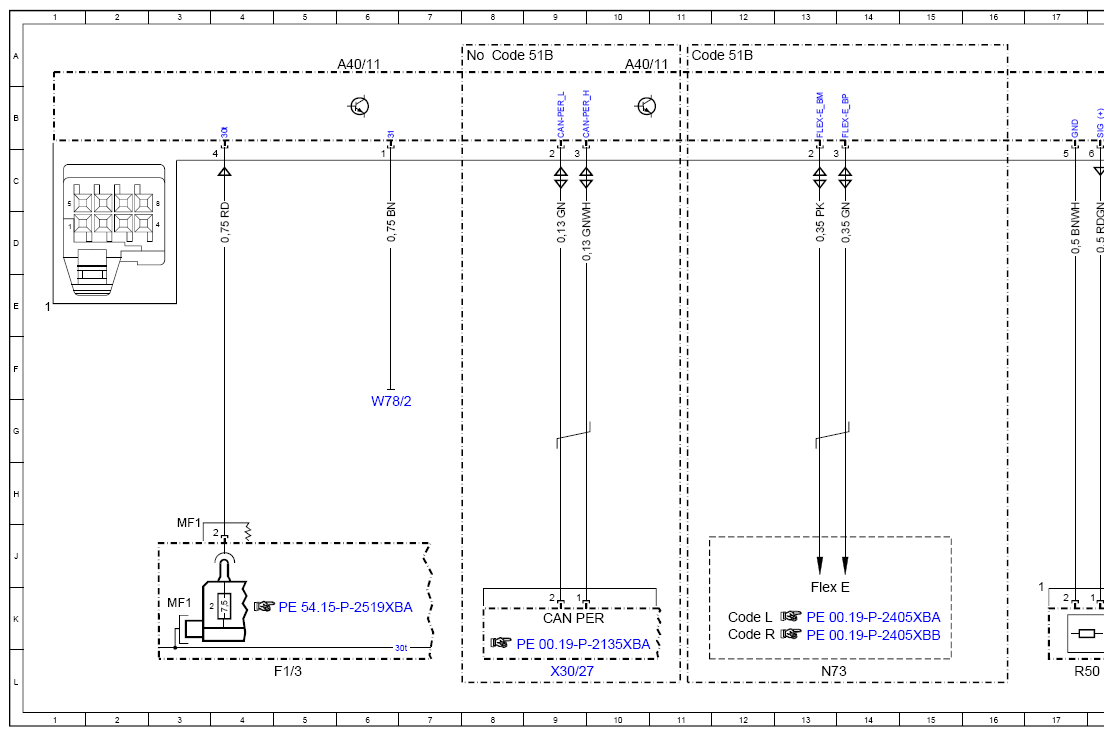

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97XBA
Model 257 up to model year 2021 with code 243 (Active Lane Keeping Assist (camera)) except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Camera A40/11
Model 257 up to model year 2021 with code 513 (Road sign recognition system) except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Camera A40/11
Model 257 up to model year 2021 with code 608 (Automatic high beam control (IHC)) except code 233 (Adaptive cruise control Plus (DISTRONIC PLUS)) Camera A40/11
Model 257 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|

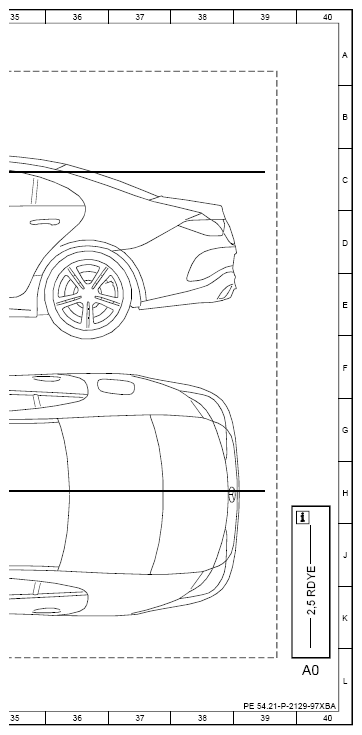

| A0 | Use of wiring diagrams | 40L |

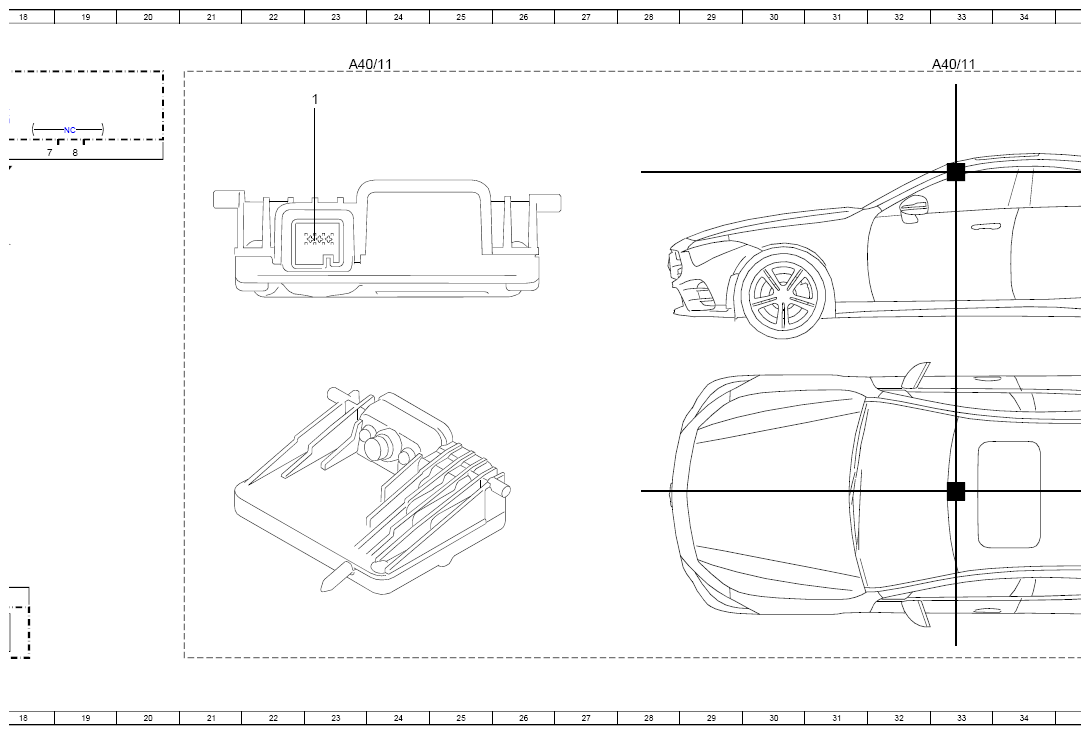

| A40/11 | Mono multifunction camera | 6A |
| A40/11 | Mono multifunction camera | 10A |
| A40/11 | Mono multifunction camera | 23A |
| A40/11 | Mono multifunction camera | 33A |
| CAN PER | Peripherals CAN | 9K |
| Code 51B | EURO-NCAP | 8A |
| Code 51B | EURO-NCAP | 11A |
| Code L | LEFT-HAND DRIVE | 12K |
| Code R | RIGHT-HAND DRIVE | 12K |
| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3MF1 | Multiple fuse 1 | 3K |
| Flex E | Chassis FlexRay | 13K |
| N73 | Electronic ignition switch control unit | 13L |
| R50 | Auxiliary heater heating element | 17L |
| W78/2 | Roof ground point 2 | 6G |
| X30/27 | Periphery CAN (CAN PER) potential distributor | 9L |
