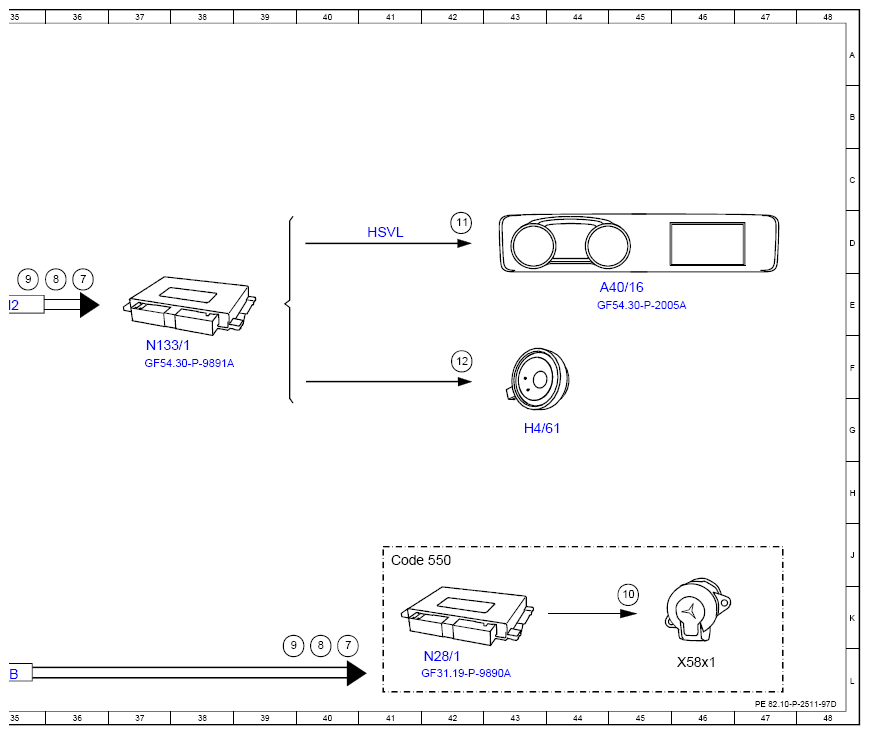

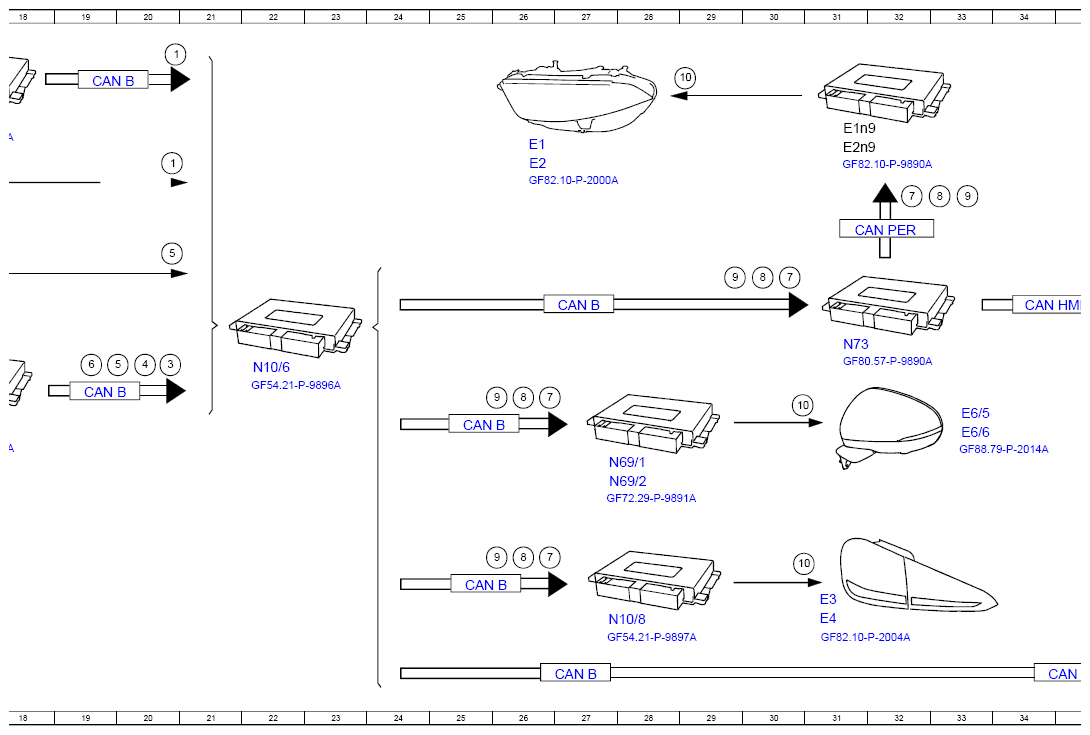

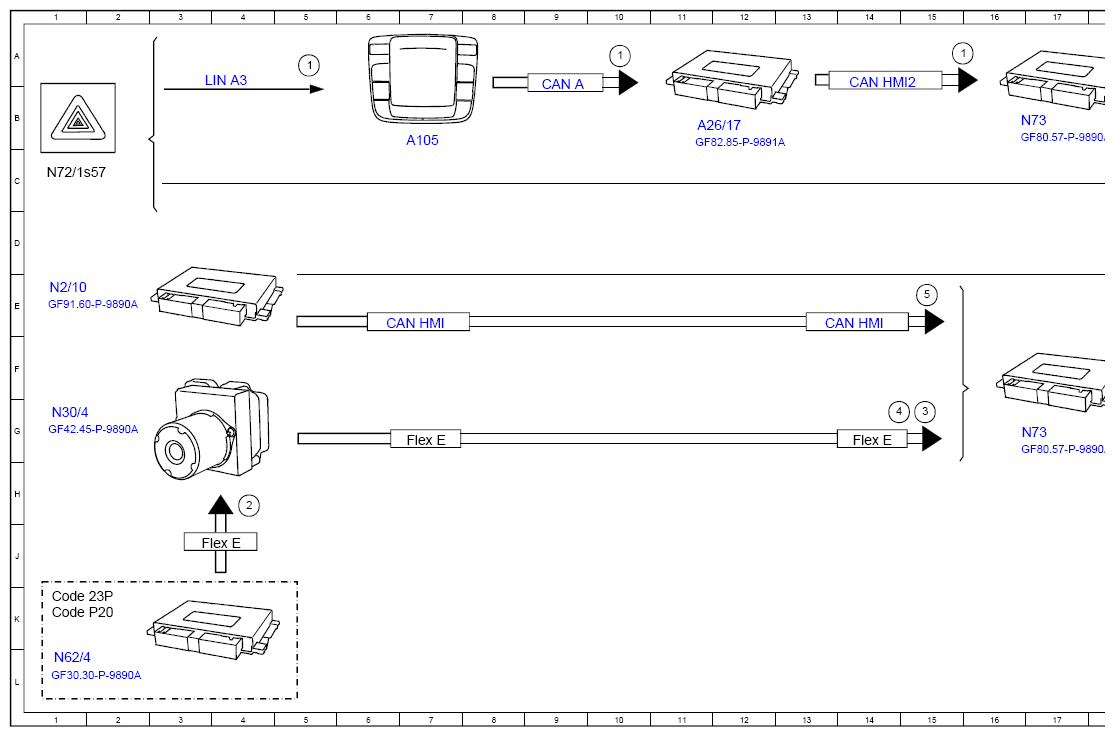

Function Schematic, Hazard Warning Flashing - PE82.10-P-2511-97D
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Hazard warning lights button, status | 5A |
| 1 | Hazard warning lights button, status | 20C |
| 1 | Hazard warning lights button, status | 10A |
| 1 | Hazard warning lights button, status | 15A |
| 1 | Hazard warning lights button, status | 20A |
| 10 | Flashing light, control | 45K |
| 10 | Flashing light, control | 30G |
| 10 | Flashing light, control | 30K |
| 10 | Flashing light, control | 29D |
| 11 | image data, signal | 42D |
| 12 | Loudspeaker, Control | 42F |
| 2 | brakes, requirement | 4H |
| 3 | Hazard warning lights, requirement | 15G |
| 4 | Hazard warning lights, requirement | 14G |
| 5 | Crash, Signal | 15E |
| 5 | Crash, Signal | 19F |
| 5 | Crash, Signal | 20E |
| 6 | Central locking (ZV), status | 19F |
| 7 | Left turn signal, requirement | 30E |
| 7 | Left turn signal, requirement | 36D |
| 7 | Left turn signal, requirement | 32C |
| 7 | Left turn signal, requirement | 30E |
| 7 | Left turn signal, requirement | 36E |
| 7 | Left turn signal, requirement | 40L |
| 8 | Right turn signal, requirement | 26J |
| 8 | Right turn signal, requirement | 26G |
| 8 | Right turn signal, requirement | 40K |
| 8 | Right turn signal, requirement | 30E |
| 8 | Right turn signal, requirement | 36E |
| 8 | Right turn signal, requirement | 33C |
| 9 | Flashing cycle, signal | 39K |
| 9 | Flashing cycle, signal | 29E |
| 9 | Flashing cycle, signal | 35E |
| 9 | Flashing cycle, signal | 33C |
| 9 | Flashing cycle, signal | 36E |
| 9 | Flashing cycle, signal | 33C |
| A105 | Touchpad | 7B |
| A26/17 | Headunit | 11B |
| A40/16 | Display size head unit/instrument cluster | 45E |
| CAN A | Telematic CAN | 9B |
| CAN B | Interior-CAN | 19F |
| CAN B | Interior-CAN | 19B |
| CAN B | Interior-CAN | 27L |
| CAN B | Interior-CAN | 35L |
| CAN B | Interior-CAN | 25K |
| CAN B | Interior-CAN | 25G |
| CAN B | Interior-CAN | 27E |
| CAN HMI | User interface CAN | 7E |
| CAN HMI | User interface CAN | 14E |
| CAN HMI2 | User interface CAN 2 | 14B |
| CAN HMI2 | User interface CAN 2 | 34E |
| CAN PER | Peripheral CAN | 32D |
| Code 23P | Driving assistance package | 1K |
| Code 550 | hitch | 41J |
| Code P20 | Driving Assistance Package Plus | 1K |
| E1 | Light unit in front left | 26C |
| E1n9 | Left headlight control unit | 31B |
| E2 | Light unit in front on the right | 26C |
| E2n9 | Right headlight control unit | 31C |
| E3 | Rear left light unit | 31K |
| E4 | Rear right light unit | 31K |
| E6/5 | Turn signal light outside mirror left | 33G |
| E6/6 | Turn signal light outside mirror on the right | 33G |
| Flex E | Suspension FlexRay | 3J |
| Flex E | Suspension FlexRay | 7G |
| Flex E | Suspension FlexRay | 14G |
| H4/61 | Instrument cluster speakers | 43G |
| HSVL | High-Speed-Video-Link | 41D |
| LIN A3 | UBF-LIN | 4A |
| N10/6 | Front SAM control unit | 22F |
| N10/8 | Rear SAM Control Unit | 28K |
| N133/1 | Instrument Cluster Control Unit | 37F |
| N2/10 | Control Device Supplemental Restraint System | IE |
| N28/1 | Trailer detection control unit | 42L |
| N30/4 | Electronic Stability Program Control Unit | IG |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | IL |
| N69/1 | Left front door control unit | 28H |
| N69/2 | Right front door control unit | 28H |
| N72/1s57 | Hazard warning lights button | IC |
| N73 | Electronic Ignition Lock Control Unit | 17G |
| N73 | Electronic Ignition Lock Control Unit | 17B |
| N73 | Electronic Ignition Lock Control Unit | 31F |
| X58x1 | trailer socket | 46L |
