Remove/Install Armrest Lid On Center Console - AR68.20-P-2370FR
Model 257

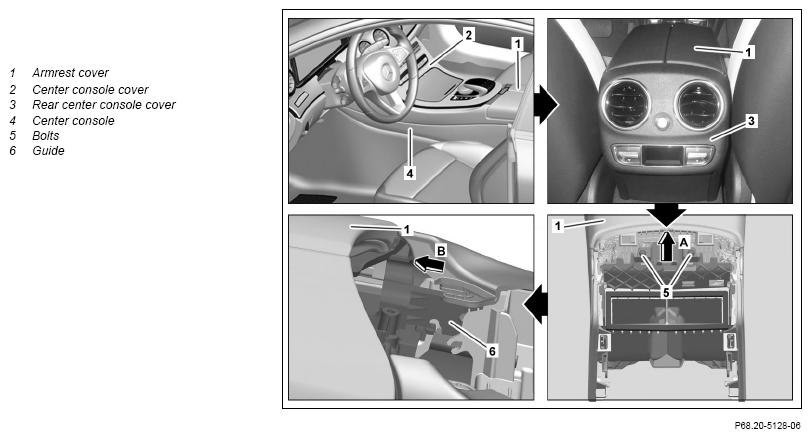

| Remove/install | |||
| 1 | Remove center console cover (2) | AR68.20-P-2350FR | |
| 2 | Open armrest cover (1) | ||
| 3 | Remove rear center console covering (3) | AR68.20-P-2358FR | |
| 4 | Disconnect light-emitting diode from fiber-optic cable at armrest cover (1) | Model 257 with code 891 (Premium ambiance illumination) |
|
| 5 | Remove bolts (5) | ||
| 6 | Lift armrest cover (1) at rear (arrow A) and remove from center console (4) towards rear using guides (6) (arrow B) | ||
| 7 | Install in the reverse order |
