Remove/installing front door power window motor - AR72.29-P-1860NKC
MODEL 117, 156, 176, 242, 246

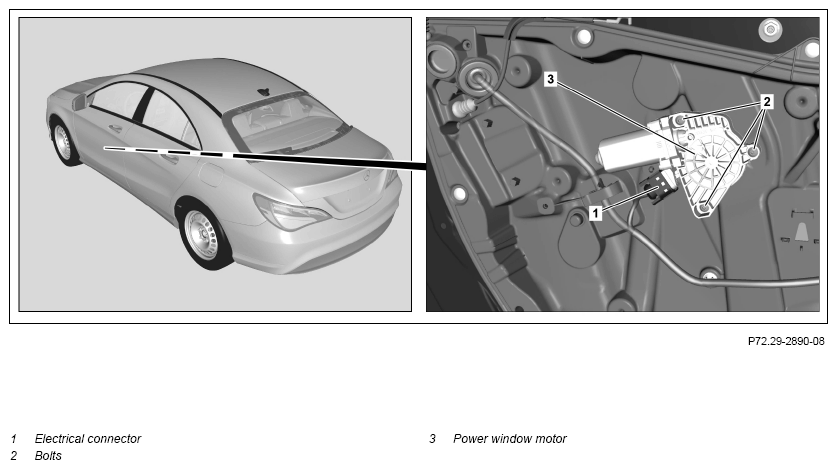

Shown on model 117.3
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Switch on ignition and store transmitter key outside of transmission range (min. 2 m) | ||
| 2 | Remove front door lining | Model 117 | AR72.10-P-1000NKC |
| Model 156, 176, 242, 246 | AR72.10-P-1000NKB | ||
| 3 | Disconnect electrical connector (1) | ||
| 4 | Unscrew bolts (2) | ||
| 5 | Remove power window motor (3) | ||
| Lock cylinder grease spray, 50 ml | *BR00.45-Z-1012-06A | ||
| 6 | Install in the reverse order | ||
| Normalizing | |||
| 7 | Normalizing power windows |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1012-06A | Lock cylinder grease spray, 50 ml | A 002 989 06 51 |
