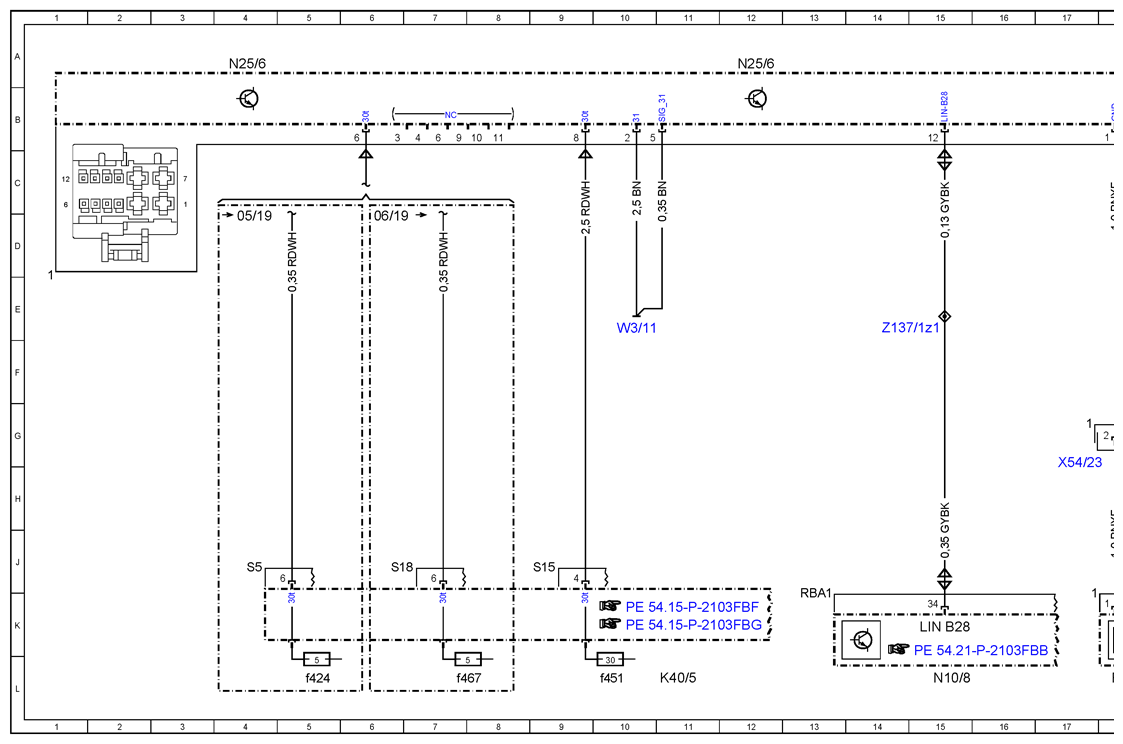

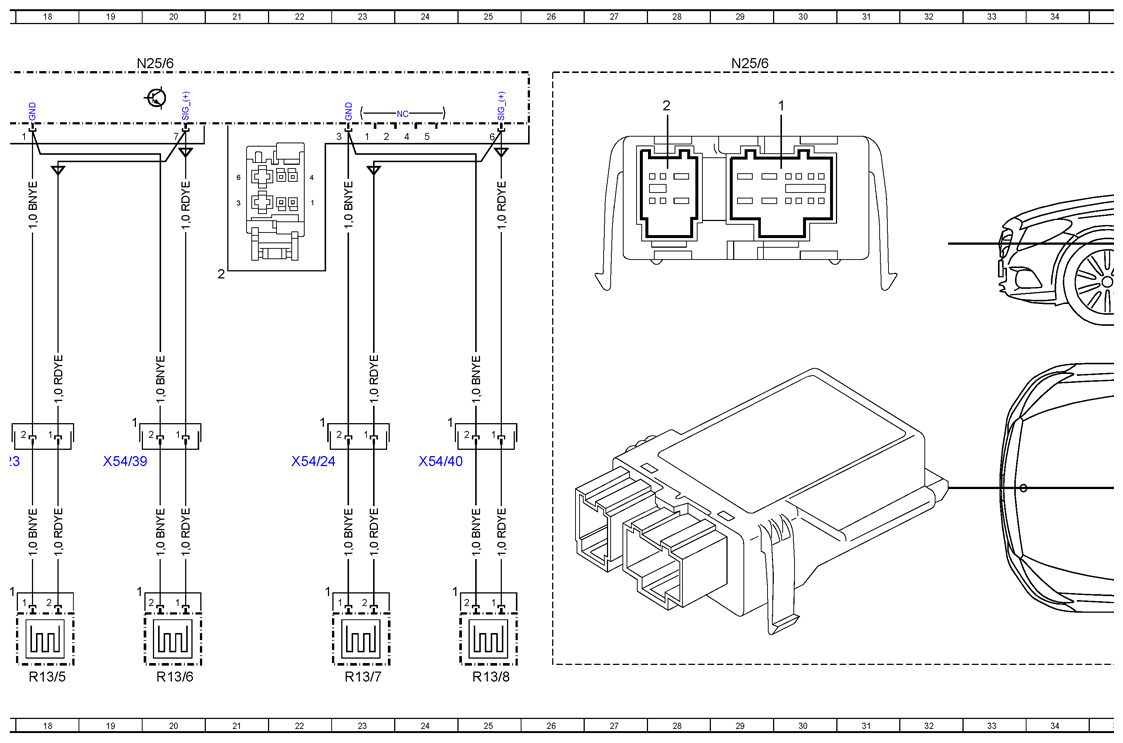

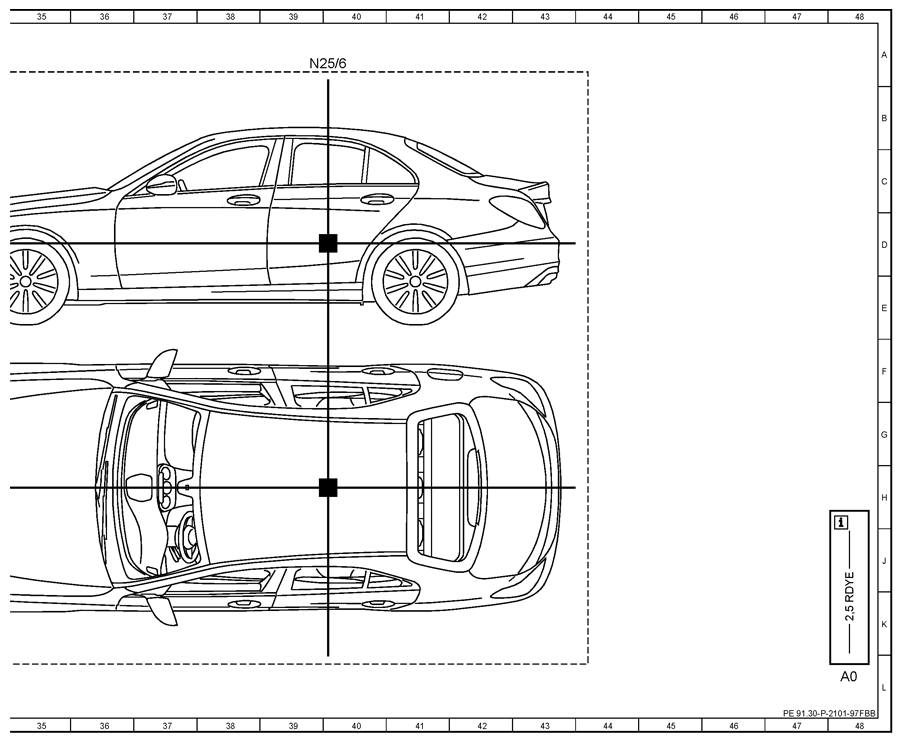

Wiring Diagram For Rear Heated Seats Control Unit - PE91.30-P-2101-97FBB
Model 205
as of model year 2019
with code 872 (Heated Rear Seats)
Control Unit N25/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| K40/5 | Rear fuse and relay module | 11L |
| K40/5f424 | Fuse 424 | 5L |
| K40/5f451 | Fuse 451 | 10L |
| K40/5f467 | Fuse 467 | 7L |
| LIN B28 | Heater LIN | 15K |
| N10/8 | Rear SAM control unit | 15L |
| N25/6 | Rear seat heaters control unit | 4A |
| N25/6 | Rear seat heaters control unit | 12A |
| N25/6 | Rear seat heaters control unit | 20A |
| N25/6 | Rear seat heaters control unit | 39A |
| N25/6 | Rear seat heaters control unit | 29A |
| R13/5 | Left rear seat sitting surface heated cushion | 18L |
| R13/6 | Left rear backrest heated cushion | 20L |
| R13/7 | Right rear seat sitting surface heated cushion | 23L |
| R13/8 | Right rear backrest heater pad | 25L |
| W3/11 | Left rear wheel well ground point | 10E |
| X54/23 | Left rear seat sitting surface heater pad electrical connector | 17H |
| X54/24 | Right rear seat sitting surface heater pad electrical connector | 22H |
| X54/39 | Left rear backrest heater pad electrical connector | 19H |
| X54/40 | Right rear backrest heater pad electrical connector | 24H |
| Z137/1z1 | Connector sleeve, heater LIN | 15E |
