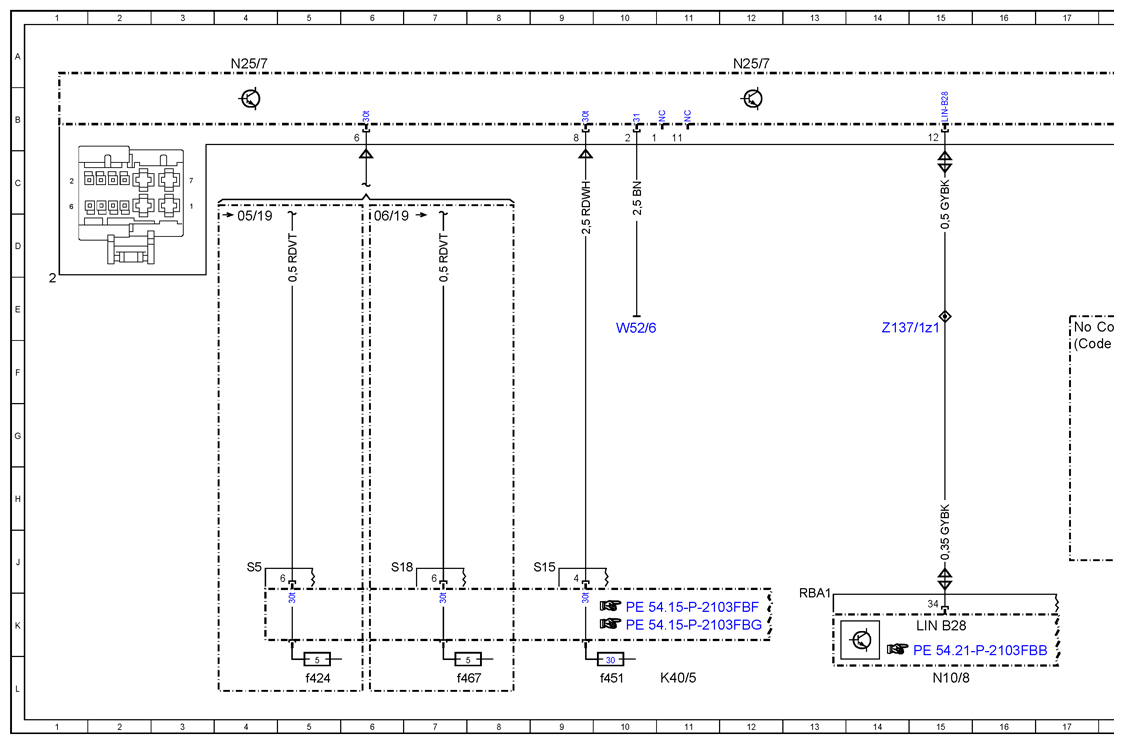

Wiring Diagram For AIRSCARF® Control Unit - PE91.30-P-2103-97FBB
Model 205.4
as of model year 2019
with code 403 (Heating In Head Area)
Control Unit N25/7
| Code: | Designation: | Position: |
|---|---|---|

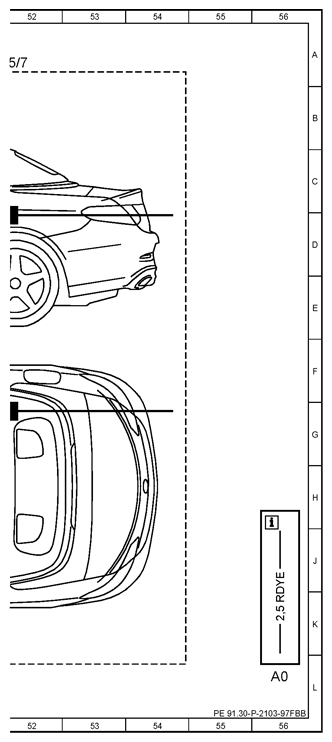

| A0 | Use of wiring diagrams | 56L |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 17F |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 17E |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 29F |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 30E |
| K40/5 | Rear fuse and relay module | 11L |
| K40/5 | Rear fuse and relay module | 27L |
| K40/5f424 | Fuse 424 | 5L |
| K40/5f451 | Fuse 451 | 10L |
| K40/5f452 | Fuse 452 | 26L |
| K40/5f467 | Fuse 467 | 7L |
| LIN B28 | Heater LIN | 15K |
| M4/10 | Left AIRSCARF® fan motor | 33L |
| M4/11 | Right AIRSCARF® fan motor | 21L |
| N10/8 | Rear SAM control unit | 15L |

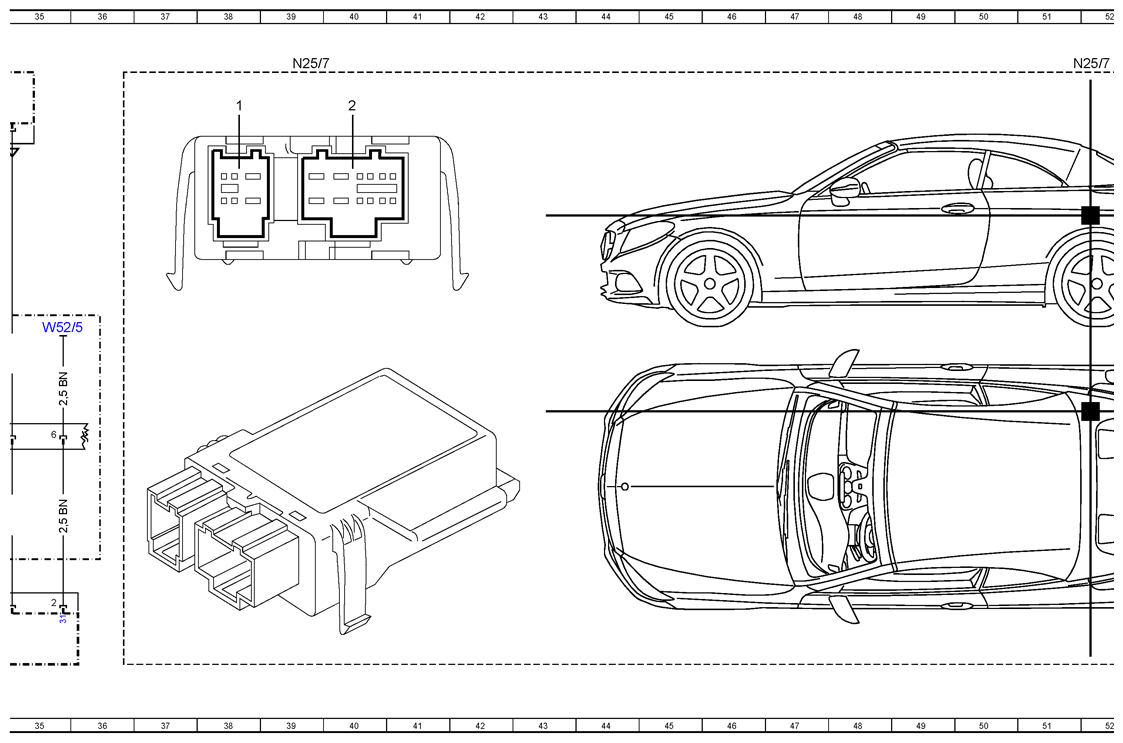

| N25/7 | AIRSCARF® control unit | 4A |
| N25/7 | AIRSCARF® control unit | 12A |
| N25/7 | AIRSCARF® control unit | 20A |
| N25/7 | AIRSCARF® control unit | 28A |
| N25/7 | AIRSCARF® control unit | 34A |
| N25/7 | AIRSCARF® control unit | 39A |
| N25/7 | AIRSCARF® control unit | 52A |
| W52/5 | Left center longitudinal member ground point | 35E |
| W52/6 | Right center longitudinal member ground point | 10E |
| W52/6 | Right center longitudinal member ground point | 23E |
| X55/15 | Driver seat electrical connector | 30H |
| X55/16 | Front passenger seat electrical connector | 18H |
| Z137/1z1 | Connector sleeve, heater LIN | 15E |
| Z7/82z1 | Circuit 31 connector sleeve | 18E |
