Electrical Function Schematic For Seat Adjustment (ESE) - PE91.29-P-2059-97FBC
Model 205, 253)
with code 221 (Electrically Adjustable Left Driver Seat
with code 222 (Electrically Adjustable Right Driver Seat)
except code 275 (Memory Package (Drivers Seat)
| Code: | Designation: | Position: |
|---|---|---|

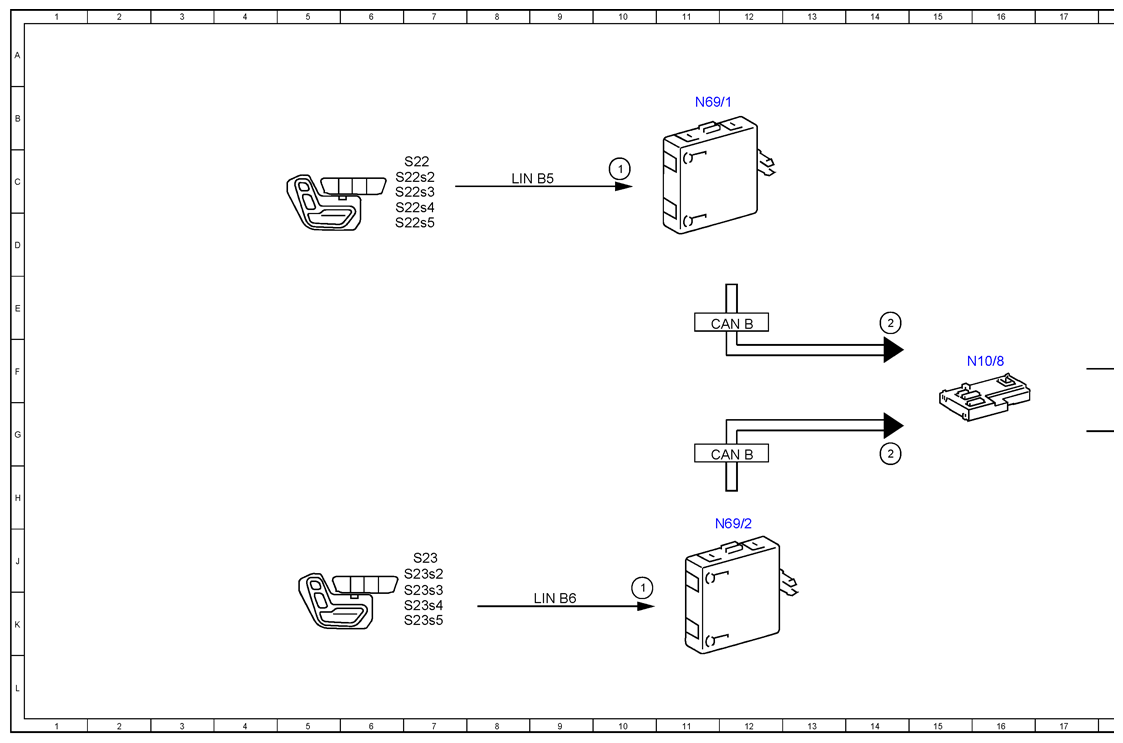

| 1 | Seat adjustment switch group, status | 10C |
| 1 | Seat adjustment switch group, status | 10J |
| 2 | Manual adjustment, request | 14E |
| 2 | Manual adjustment, request | 14G |
| 2 | Manual adjustment, request | 21E |
| 2 | Manual adjustment, request | 21H |

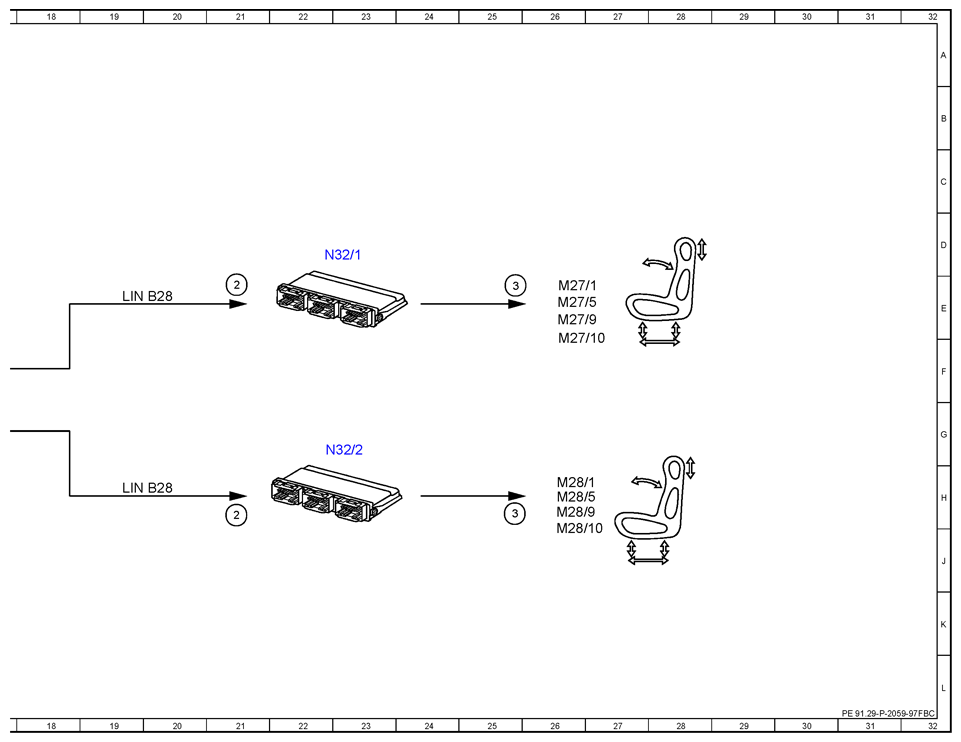

| 3 | Seat adjustment motor, actuation | 25E |
| 3 | Seat adjustment motor, actuation | 25H |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 12E |
| LIN B28 | Heater LIN | 19H |
| LIN B28 | Heater LIN | 19E |
| LIN B5 | Left front door LIN | 8C |
| LIN B6 | Right front door LIN | 9K |
| M27/1 | Driver seat fore/aft adjustment motor | 26E |
| M27/10 | Driver seat height adjustment motor | 26F |
| M27/5 | Driver seat backrest inclination adjustment motor | 26E |
| M27/9 | Seat inclination adjustment motor, driver seat | 26E |
| M28/1 | Front passenger seat fore/aft adjustment motor | 26H |
| M28/10 | Front passenger seat height adjustment motor | 26J |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 26H |
| M28/9 | Seat inclination adjustment motor, front passenger seat | 26H |
| N10/8 | Rear SAM control unit | 16F |
| N32/1 | Driver seat control unit | 23D |
| N32/2 | Front passenger seat control unit | 23G |
| N69/1 | Left front door control unit | 11B |
| N69/2 | Right front door control unit | 12H |
| S22 | Left front seat adjustment switch group | 7C |
| S22s2 | Left front seat inclination adjustment switch | 7C |
| S22s3 | Left front seat fore/aft adjustment switch | 7C |
| S22s4 | Left front seat height adjustment switch | 7C |
| S22s5 | Left front backrest adjustment switch | 7D |
| S23 | Right front seat adjustment switch group | 7J |
| S23s2 | Right front seat inclination adjustment switch | 7J |
| S23s3 | Right front seat fore/aft adjustment switch | 7K |
| S23s4 | Right front seat height adjustment switch | 7K |
| S23s5 | Right front backrest adjustment switch | 7K |
