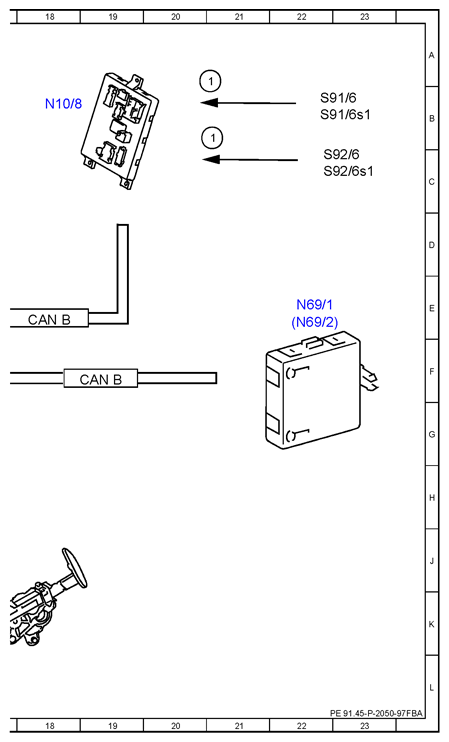

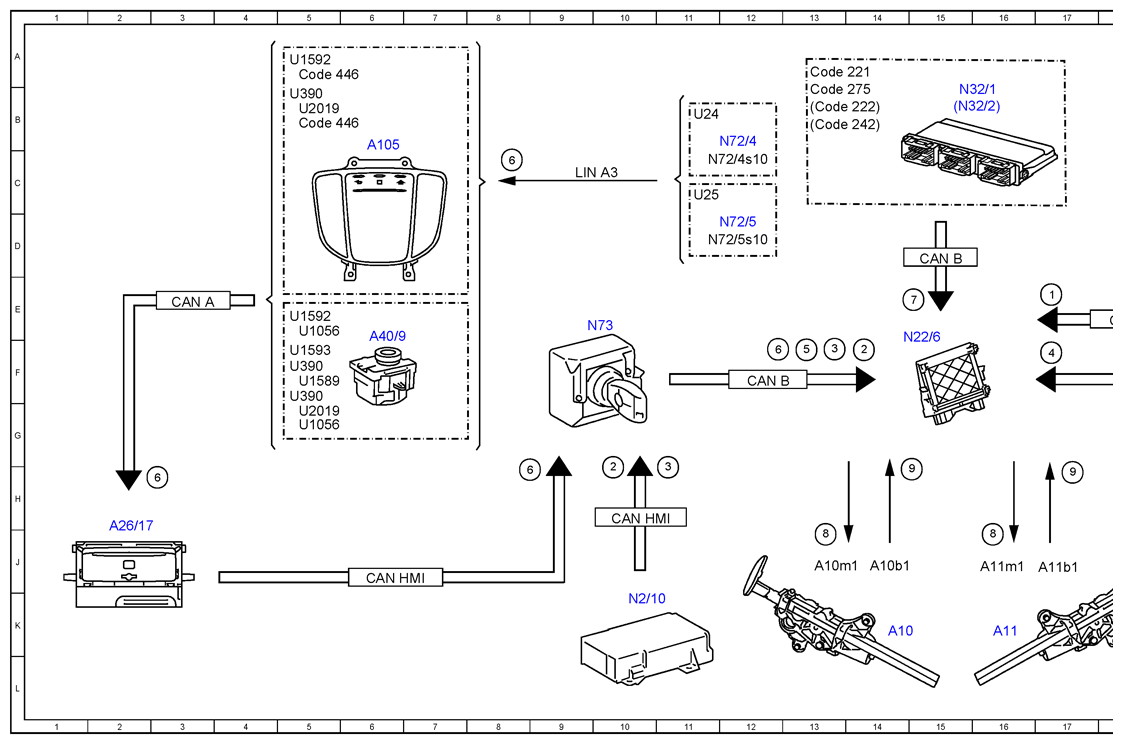

Electrical Function Schematic For Belt Extender - PE91.45-P-2050-97FBA
Model 205.3
with code U02 (Belt Extender, Electric)
Model 205.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Backrest release/inclination microswitch, status | 17E |
| 1 | Backrest release/inclination microswitch, status | 20A |
| 1 | Backrest release/inclination microswitch, status | 20C |
| 2 | Seat belt buckle switch, status | 10H |
| 2 | Seat belt buckle switch, status | 14F |
| 3 | Front passenger seat occupied recognition, status | 11H |
| 3 | Front passenger seat occupied recognition, status | 13F |
| 4 | Door rotary tumbler switch, status | 17F |
| 5 | Circuit 15, status | 13F |
| 6 | Belt extender button, status | 12F |
| 6 | Belt extender button, status | 8H |
| 6 | Belt extender button, status | 8C |
| 6 | Belt extender button, status | 2H |
| 7 | Seat position, signal | 15E |
| 8 | Belt extender, actuation | 13J |
| 8 | Belt extender, actuation | 16J |
| 9 | Hall sensor, signal | 15H |
| 9 | Hall sensor, signal | 17H |
| A10 | Seat belt extender on left | 14K |
| A105 | Touchpad | 6B |
| A10b1 | Left belt extender Hall sensor | 14J |
| A10m1 | Left belt extender electric motor | 13J |
| A11 | Seat belt extender on right | 16K |
| A11b1 | Right belt extender Hall sensor | 17J |
| A11m1 | Right belt extender electric motor | 16J |
| A26/17 | Head unit | 2J |
| A40/9 | Audio/COMAND® control panel | 6F |
| CAN A | Telematics CAN | 3E |
| CAN B | Interior CAN | 15D |
| CAN B | Interior CAN | 12F |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 18E |
| CAN HMI | User interface CAN | 10H |
| CAN HMI | User interface CAN | 6J |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 13A |
| Code 222 | Electrically adjustable right front seat | 13B |
| Code 242 | All-electric front passenger seat with memory (right) | 13B |
| Code 275 | Memory package | 13B |
| Code 446 | Touchpad only | 5B |
| Code 446 | Touchpad only | 5A |
| LIN A3 | LCP LIN | 9C |
| N10/8 | Rear SAM control unit | 18B |
| N2/10 | Supplemental restraint system control unit | 10K |
| N22/6 | Rear control unit | 15F |
| N32/1 | Driver seat control unit | 15B |
| N32/2 | Front passenger seat control unit | 15B |
| N69/1 | Left front door control unit | 22E |
| N69/2 | Right front door control unit | 22E |
| N72/4 | Left lower control panel | 12B |
| N72/4s10 | Belt extender button | 12C |
| N72/5 | Right lower control panel | 12D |
| N72/5s10 | Parking system button | 12D |
| N73 | Electronic ignition switch control unit | 9E |
| S91/6 | Left backrest release/inclination microswitch | 22B |
| S91/6s1 | Left backrest release microswitch | 22B |
| S92/6 | Right backrest release/inclination microswitch | 22C |
| S92/6s1 | Right backrest release microswitch | 22C |
| U1056 | Valid except code 446 (Touchpad only) | 5G |
| U1056 | Valid except code 446 (Touchpad only) | 5E |
| U1589 | Valid up to model year 2019 | 5F |
| U1592 | Valid for Model 253.99 | 5E |
| U1592 | Valid for Model 253.99 | 5A |
| U1593 | Valid for Model 253 except Model 253.99 | 5F |
| U2019 | Valid as of model year 2019 | 5G |
| U2019 | Valid as of model year 2019 | 5B |
| U24 | Valid for manual transmission | 11B |
| U25 | Valid for automatic transmission | 11C |
| U390 | Valid for Model 205 | 5F |
| U390 | Valid for Model 205 | 5F |
| U390 | Valid for Model 205 | 5B |
