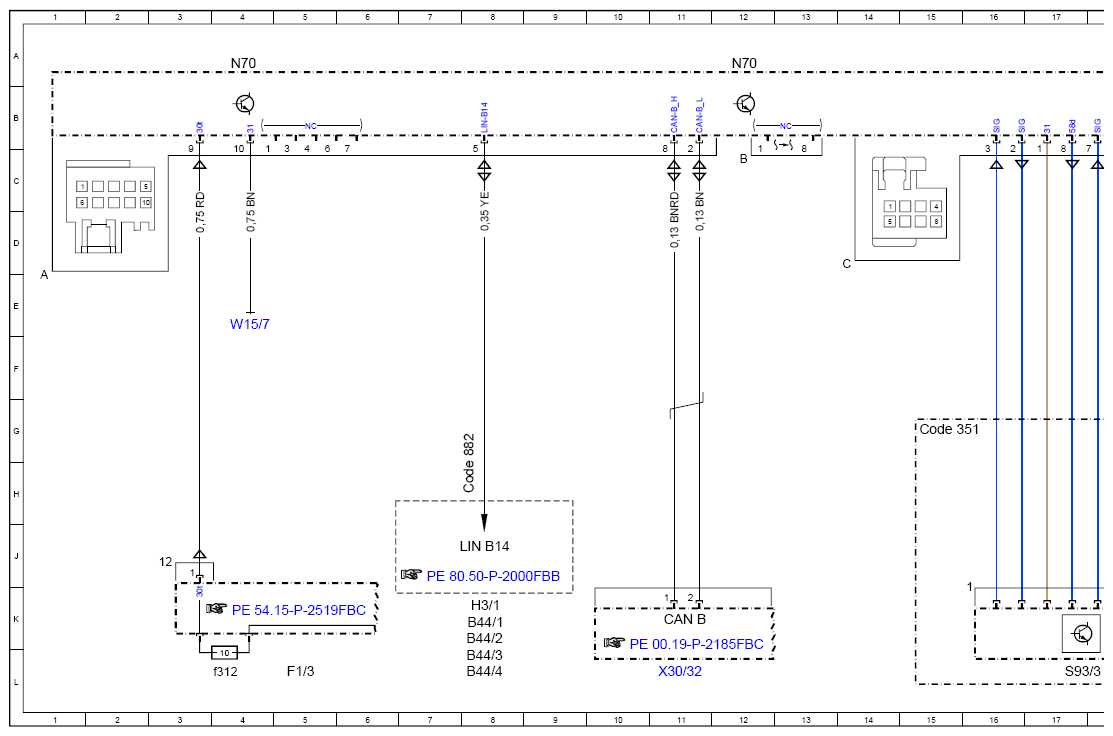

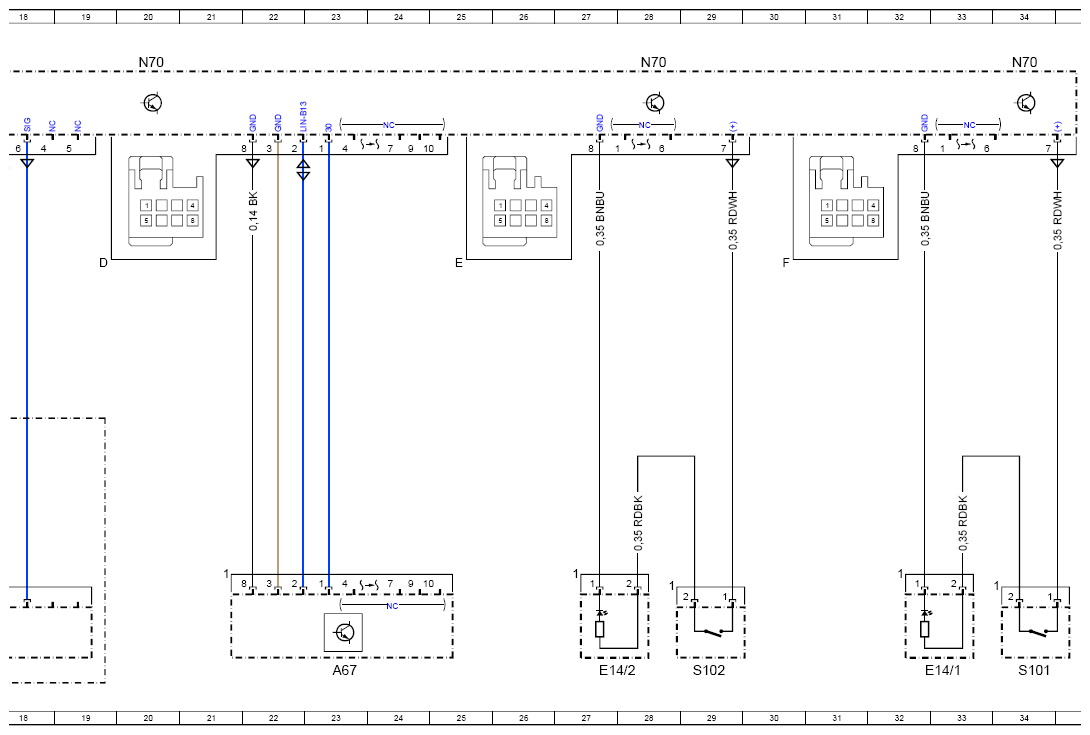

Wiring Diagram For Overhead Control Panel (OCP) Control Unit - PE54.21-P-2107-97FBD
Model 205.4 as of model year 2019 Control unit N70
| Code: | Designation: | Position: |
|---|---|---|

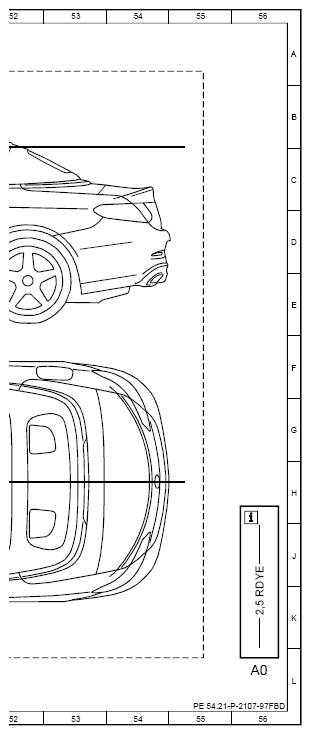

| A0 | Use of wiring diagrams | 56L |
| A67 | Inside rearview mirror | 23L |
| B44/1 | Left front door interior protection sensor | 8K |
| B44/2 | Right front door interior protection sensor | 8K |
| B44/3 | Left rear interior protection sensor | 8L |
| B44/4 | Right rear interior protection sensor | 8L |
| CAN B | Interior CAN | 11K |
| Code 351 | Emergency call system (HERMES) | 15G |
| E14/1 | Left sun visor mirror lamp | 33L |
| E14/2 | Right sun visor mirror lamp | 27L |
| F1/3 | Passenger-side A-pillar fuse box | 5L |
| F1/3f312 | Fuse 312 | 4L |
| H3/1 | Alarm siren | 8K |
| LIN B14 | Alarm system LIN | 8J |

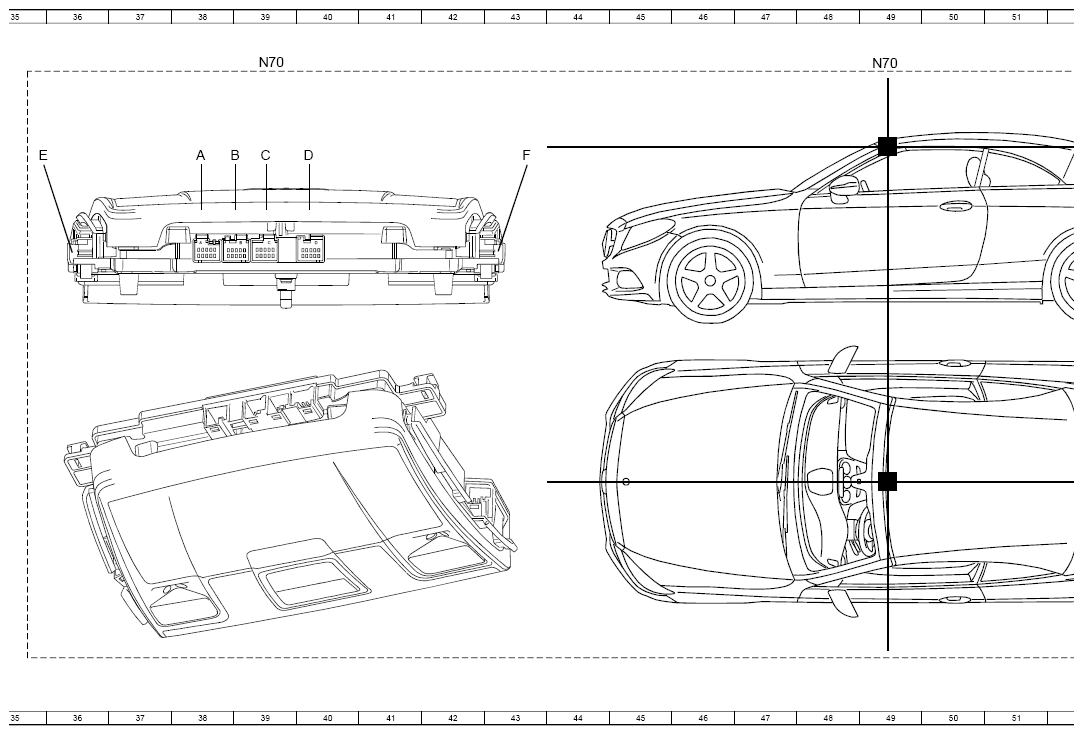

| N70 | Overhead control panel control unit | 4A |
| N70 | Overhead control panel control unit | 12A |
| N70 | Overhead control panel control unit | 20A |
| N70 | Overhead control panel control unit | 28A |
| N70 | Overhead control panel control unit | 34A |
| N70 | Overhead control panel control unit | 39A |
| N70 | Overhead control panel control unit | 49A |
| S101 | Left front mirror lamp switch | 34L |
| S102 | Right front mirror lamp switch | 29L |
| S93/3 | Emergency call system button group | 17L |
| W15/7 | Right front footwell ground point | 4E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 11L |
