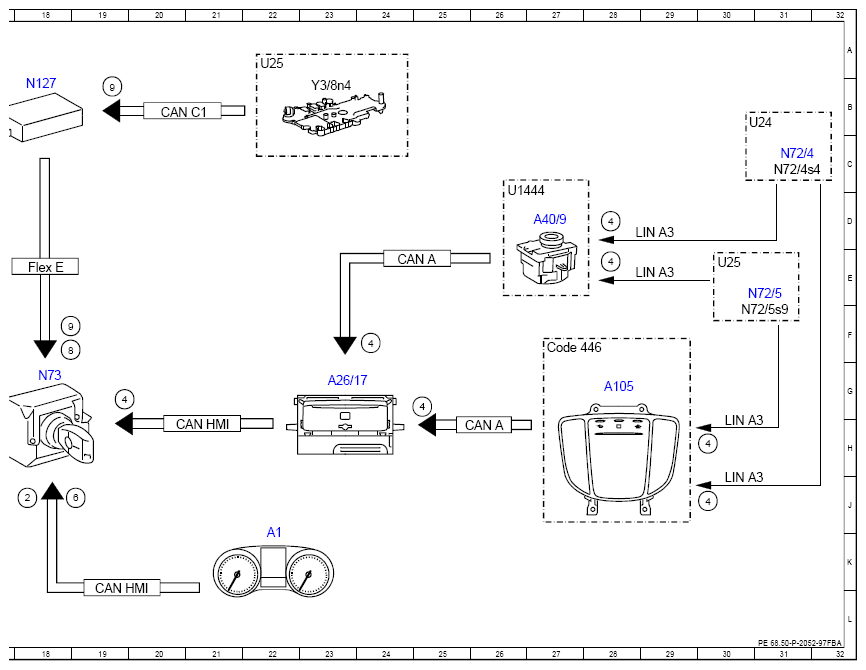

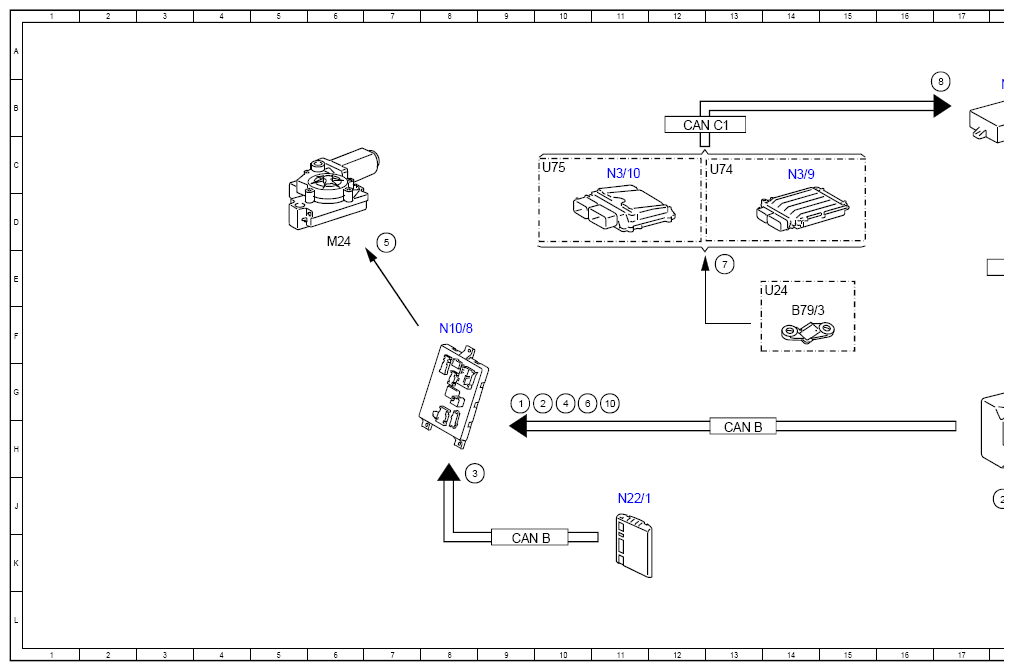

Electrical Function Schematic For Roller Sun Blind - PE68.50-P-2052-97FBA
Model 205 with code 540 (Electric roller blind for rear window)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 9G |
| 10 | Reverse gear, status | 11G |
| 2 | Displayed outside temperature, signal | 18J |
| 2 | Displayed outside temperature, signal | 10G |
| 3 | Interior temperature, signal | 8H |
| 4 | ESP®/ASR OFF warning lamp, status | 24F |
| 4 | ESP®/ASR OFF warning lamp, status | 19G |
| 4 | ESP®/ASR OFF warning lamp, status | 10G |
| 4 | ESP®/ASR OFF warning lamp, status | 28D |
| 4 | ESP®/ASR OFF warning lamp, status | 28E |
| 4 | ESP®/ASR OFF warning lamp, status | 30H |
| 4 | ESP®/ASR OFF warning lamp, status | 25G |
| 4 | ESP®/ASR OFF warning lamp, status | 30J |
| 5 | Rear window roller sun blind motor, actuation | 7D |
| 6 | Vehicle speed, signal | 10G |
| 6 | Vehicle speed, signal | 19J |
| 7 | Manual transmission main shifter shaft position sensor, signal | 13E |
| 8 | Reverse gear engaged, signal | 17B |
| 8 | Reverse gear engaged, signal | 19F |
| 9 | Gear range, status | 19B |
| 9 | Gear range, status | 18F |
| A1 | Instrument cluster | 22K |
| A105 | Touchpad | 28G |
| A26/17 | Head unit | 23G |
| A40/9 | Audio/COMAND control panel | 27D |
| B79/3 | Manual transmission main shifter shaft position sensor | 14F |
| CAN A | Telematics CAN | 24E |
| CAN A | Telematics CAN | 26H |
| CAN B | Interior CAN | 13H |
| CAN B | Interior CAN | 9K |
| CAN C1 | Drivetrain CAN | 20B |
| CAN C1 | Drivetrain CAN | 12B |
| CAN HMI | User interface CAN | 21H |
| CAN HMI | User interface CAN | 19L |
| Code 446 | Touchpad only | 27F |
| Flex E | Chassis FlexRay | 18E |
| LIN A3 | LCP LIN | 29D |
| LIN A3 | LCP LIN | 29E |
| LIN A3 | LCP LIN | 30H |
| LIN A3 | LCP LIN | 30J |
| M24 | Rear window roller sun blind motor | 6D |
| N10/8 | Rear SAM control unit | 8F |
| N127 | Drivetrain control unit | 18B |
| N22/1 | Climate control, control unit | 11J |
| N3/10 | ME-SFI [ME] control unit | 11C |
| N3/9 | CDI control unit | 14C |
| N72/4 | Left lower control panel | 31C |
| N72/4s4 | Rear window roller sun blind button | 31C |
| N72/5 | Right lower control panel | 31E |
| N72/5s9 | Rear window roller sun blind button | 30F |
| N73 | Electronic ignition switch control unit | 18G |
| U1444 | Not valid for code 446 (Touchpad only) | 26D |
| U24 | Valid for manual transmission | 14E |
| U24 | Valid for manual transmission | 31B |
| U25 | Valid for automatic transmission | 22A |
| U25 | Valid for automatic transmission | 30E |
| U74 | Valid for diesel engines | 13C |
| U75 | Valid for gasoline engines | 10C |
| Y3/8n4 | Fully integrated transmission control, control unit | 23B |
