Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97FBB
Model 205 as of model year 2019 Control unit A90/5
| Code: | Designation: | Position: |
|---|---|---|

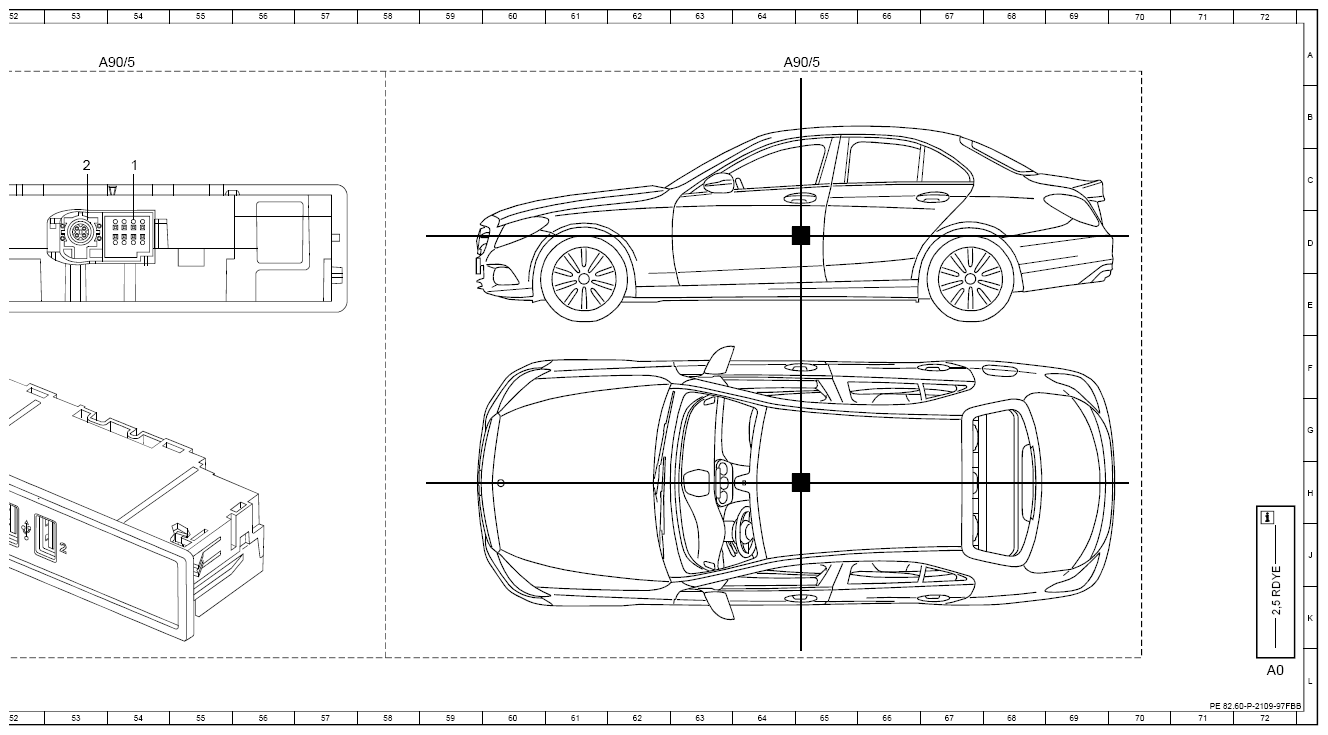

| A0 | Use of wiring diagrams | 72L |
| A26/17 | Head unit | 6L |
| A26/17 | Head unit | 12L |
| A26/17 | Head unit | 30L |
| A26/17 | Head unit | 36L |

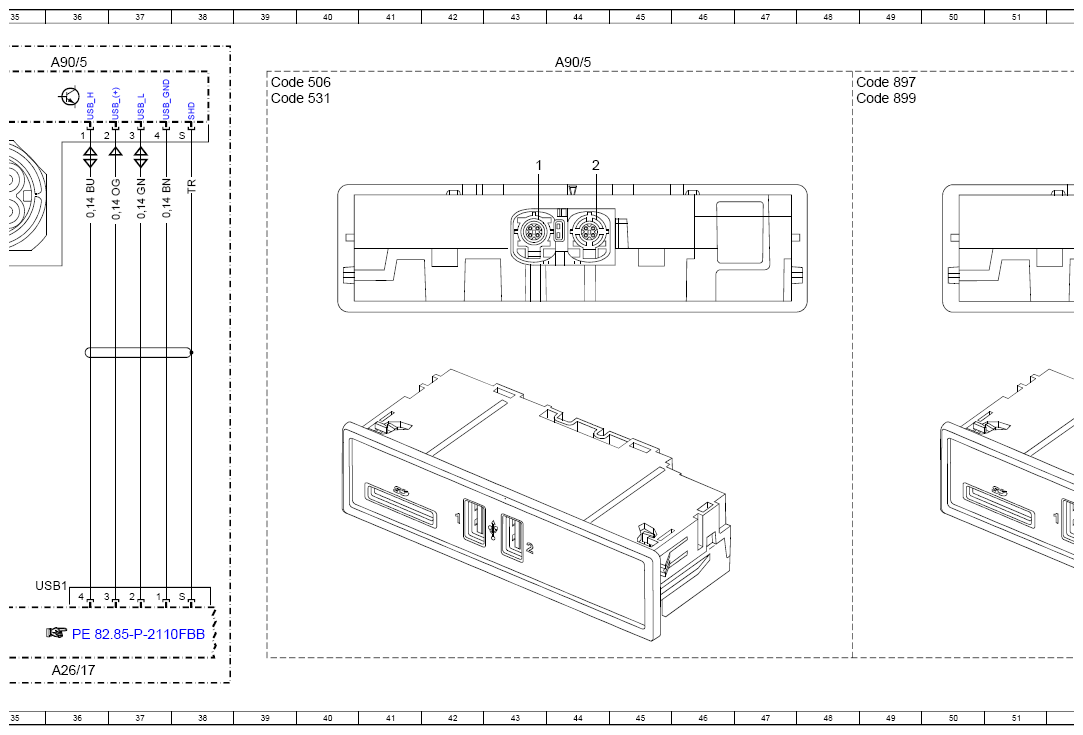

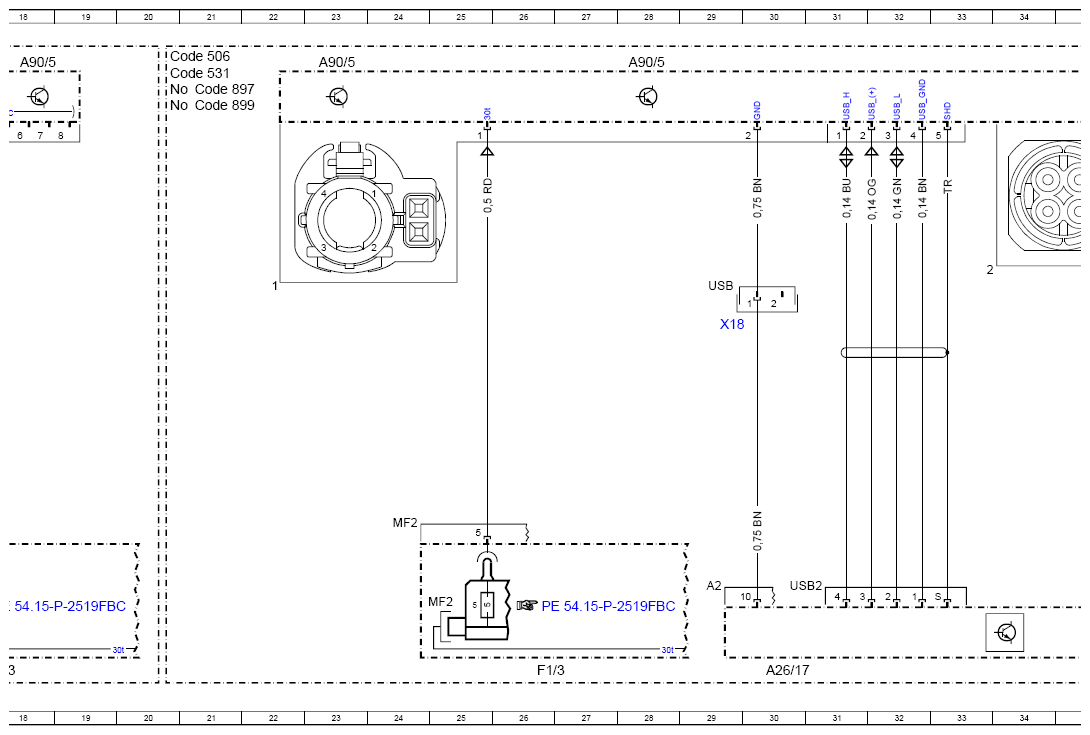

| A90/5 | Multimedia connection unit | 10A |
| A90/5 | Multimedia connection unit | 18A |
| A90/5 | Multimedia connection unit | 23A |
| A90/5 | Multimedia connection unit | 28A |
| A90/5 | Multimedia connection unit | 36A |
| A90/5 | Multimedia connection unit | 44A |
| A90/5 | Multimedia connection unit | 54A |
| A90/5 | Multimedia connection unit | 64A |
| Code 506 | Audio 20 NTG 5.5 radio | 20A |
| Code 506 | Audio 20 NTG 5.5 radio | 39B |
| Code 531 | COMAND APS | 20A |
| Code 531 | COMAND APS | 39B |
| Code 897 | Wireless mobile phone charging | 1A |
| Code 897 | Wireless mobile phone charging | 21B |
| Code 897 | Wireless mobile phone charging | 48B |
| Code 899 | Multifunction telephony | 1A |
| Code 899 | Multifunction telephony | 21B |
| Code 899 | Multifunction telephony | 48B |
| F1/3 | Passenger-side A-pillar fuse box | 18L |
| F1/3 | Passenger-side A-pillar fuse box | 26L |
| F1/3MF2 | Multiple fuse 2 | 25K |
| F1/3MF2 | Multiple fuse 2 | 16K |
| N10/6 | Front SAM control unit | 3L |

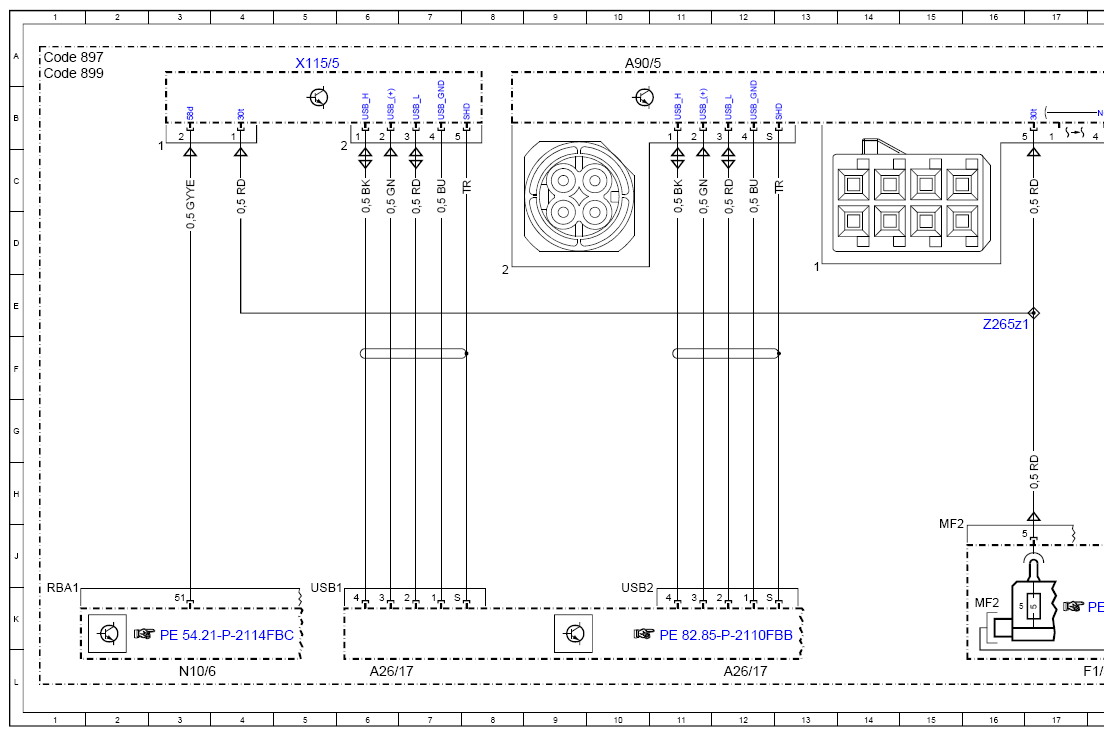

| X115/5 | Front center console USB connector | 5A |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 29E |
| Z265z1 | Terminal 30t connector sleeve | 16E |
