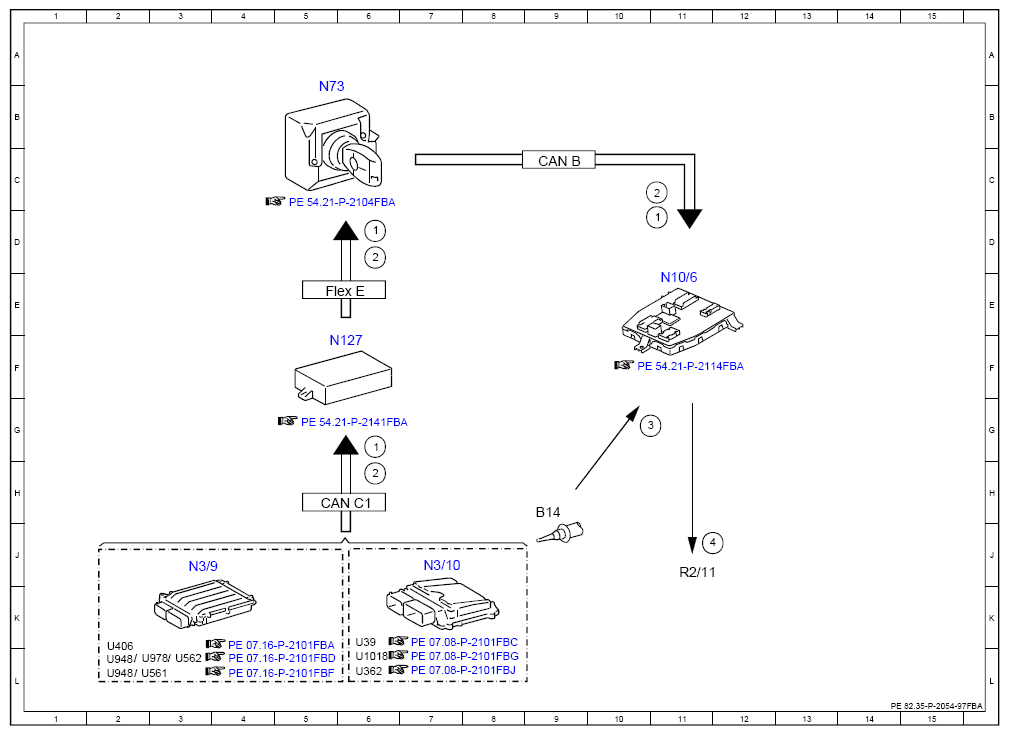

Electrical Function Schematic For Spray Nozzle Hose Heater - PE82.35-P-2054-97FBA
Model 205, 253 with code 875 (Heated windscreen washer system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 6G |
| 1 | Engine running, signal | 11D |
| 1 | Engine running, signal | 6D |
| 2 | Drivetrain operational, signal | 6D |
| 2 | Drivetrain operational, signal | 6H |
| 2 | Drivetrain operational, signal | 11C |
| 3 | Outside temperature sensor, signal | 10G |
| 4 | Spray nozzle hose heater, actuation | 11J |
| B14 | Outside temperature sensor | 9H |
| CAN B | Interior CAN | 9C |
| CAN C1 | Drivetrain CAN | 5H |
| Flex E | Chassis FlexRay | 5E |
| N10/6 | Front SAM control unit | 11E |
| N127 | Drivetrain control unit | 5F |
| N3/10 | ME-SFI [ME] control unit | 7J |
| N3/9 | CDI control unit | 3J |
| N73 | Electronic ignition switch control unit | 5B |
| R2/11 | Spray nozzle hose heater | 11J |
| U1018 | Valid for gasoline engine 276 | 6L |
| U362 | Valid for gasoline engine 274 | 6L |
| U39 | Valid for gasoline engine 177 | 6K |
| U406 | Valid for diesel engine 626 | 2L |
| U561 | Valid for Delphi system | 2L |
| U562 | Valid for Bosch system | 3L |
| U948 | Valid for diesel engine 651 | 2L |
| U948 | Valid for diesel engine 651 | 2L |
| U978 | Valid for hybrid drive | 2L |
