Remove/Install Front Passenger Door Power Window Switch - AR72.29-P-0102LW
Model 190
Model 205
Model 238

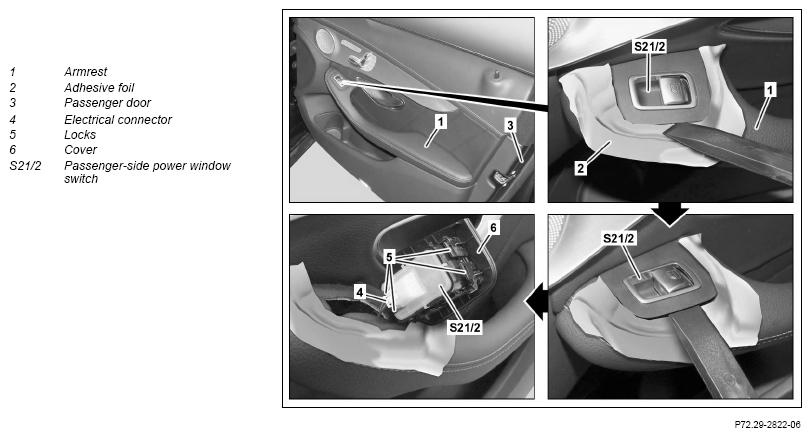

Shown on Model 205.0
| Remove | |||
| 1 | Attach adhesive foil (2) on armrest (1) of passenger door (3) | Attach adhesive (2) on armrest (1) in contact area of tool flush to cover (6) of passenger side power window switch (S212). Otherwise the armrest (1) can be damaged when removing the passenger side power window switch (S21/2). |
|
| 2 | Insert unclipping device on rear lateral side at an angle of 45° to passenger side power window switch (S21/2) and position | ||
| Fig 2 | |||
| 3 | Turn unclipping device 45° so that it is located at an angle of 90° to passenger side power window switch (S21/2) | Fig 2 | |
| 4 | Remove passenger side power window switch (S21/2) with cover (6) from armrest (1) | Fig 2 | |
| 5 | Disconnect electrical connector (4) | ||
| 6 | Unlock catches (5) and remove passenger side power window switch (S21/2) from cover (6) | Only when replacing passenger side power window switch (S21/2). | |
| Install | |||
| 7 | Insert passenger side power window switch (S21/2) into cover (6) and lock | If the passenger side power window switch (S21/2) has been replaced. | |
| 8 | Connect electrical connection (4) | ||
| 9 | Insert passenger side power window switch (S21/2) with cover (6) into armrest (1) and install | ||
| 10 | Attach adhesive foil (2) on armrest (1) of passenger door (3) | ||
| 11 | Carry out function check |
