Wiring Diagram For Parking System Control Unit - PE54.65-P-2105-97FBA
Model 205 as of model year 2019 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A2/109 | Telephone antenna splitter | 74L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 74L |
| A26/17 | Head unit | 67L |
| B8/1 | Outer left front parking system distance sensor | 24L |
| B8/10 | Outer left rear parking system distance sensor | 18L |
| B8/11 | Center left rear parking system distance sensor | 20L |
| B8/12 | Center right rear parking system distance sensor | 22L |
| B8/2 | Center left front parking system distance sensor | 26L |
| B8/3 | Inner left front parking system distance sensor | 28L |
| B8/4 | Inner right front parking system distance sensor | 29L |
| B8/5 | Center right front parking system distance sensor | 31L |
| B8/6 | Outer right front parking system distance sensor | 33L |
| B8/7 | Outer right rear parking system distance sensor | 13L |
| B8/8 | Inner right rear parking system distance sensor | 15L |
| B8/9 | Inner left rear parking system distance sensor | 17L |
| B84/10 | Rear end 360° camera | 55L |
| B84/3 | Backup camera | 63L |
| B84/7 | Left outside mirror 360° camera | 38L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 37J |
| B84/8 | Right outside mirror 360° camera | 43L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 42J |
| B84/9 | Front end 360° camera | 48L |
| Code 218 | Backup camera | 59A |
| Code 235 | Active Park Assist | 76A |
| Code 501 | 360 degree camera | 34A |
| Code 501 | 360 degree camera | 76A |
| Code 506 | Audio 20 NTG 5.5 radio | 64A |
| Code 531 | COMAND APS | 64A |
| Code 899 | Wireless phone charging at front and antenna | 72D |
| Code 899 | Wireless phone charging at front and antenna | 72D |
| Code B24 | Radio remote control for stationary heater | 72D |
| Code FA | CABRIOLET | 6F |
| Code FA | CABRIOLET | 6E |
| Code FA | CABRIOLET | 52D |
| Code FA | CABRIOLET | 56D |
| Code FA | CABRIOLET | 76E |
| Code FC | COUPE | 80E |
| Code FS | STATION WAGON | 83D |
| Code FV | LONG SEDAN | 83D |
| Code FW | SEDAN | 83C |
| Code L | LEFT-HAND DRIVE | 36F |
| Code L | LEFT-HAND DRIVE | 41F |
| Code R | RIGHT-HAND DRIVE | 41F |
| Code R | RIGHT-HAND DRIVE | 36F |
| Flex E | Chassis FlexRay | 9K |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 8K |
| H13/4 | Parking system speaker | 11L |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f202 | Fuse 202 | 4L |
| M35/2 | Rear camera cover motor | 80L |
| M35/2 | Rear camera cover motor | 86L |
| N10/8 | Rear SAM control unit | 81A |
| N10/8 | Rear SAM control unit | 87A |

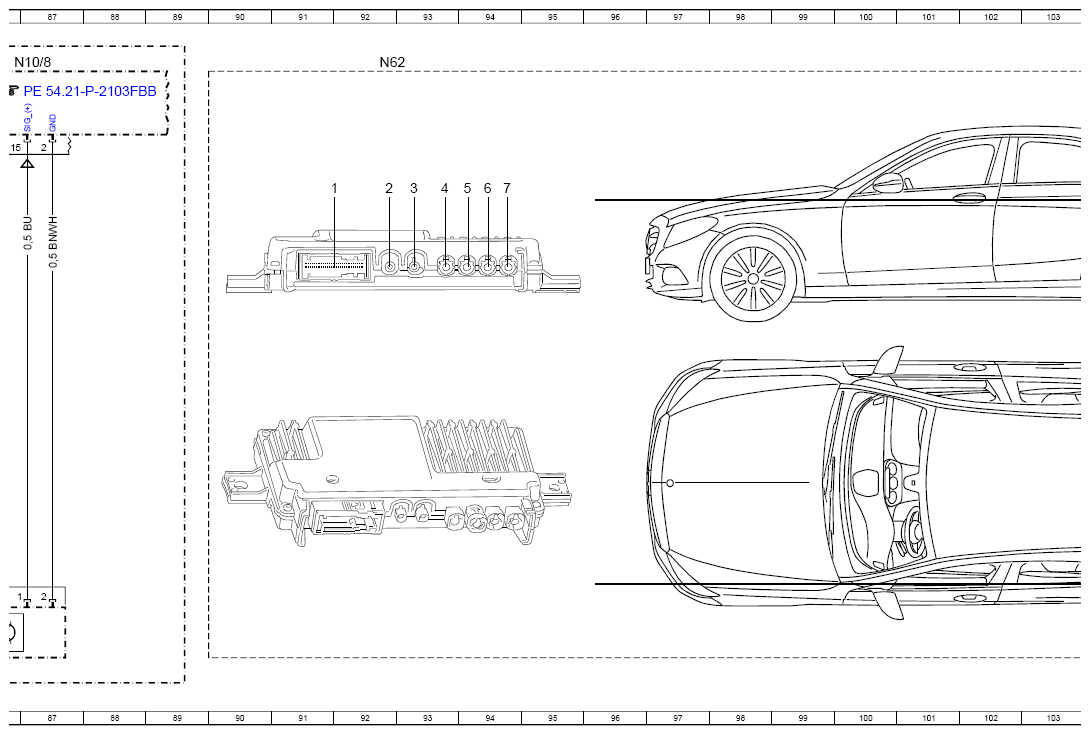

| N62 | Parking system control unit | 9L |
| N62 | Parking system control unit | 9L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 74A |
| N62 | Parking system control unit | 92A |
| N62 | Parking system control unit | 105A |
| N73 | Electronic ignition switch control unit | 8L |
| W3/8 | Right rear wheel well ground point | 5F |
| W3/8 | Right rear wheel well ground point | 79G |
| W3/8 | Right rear wheel well ground point | 83G |
| W6 | Left wheel arch trunk ground point | 5E |
| X26/38 | Front bumper and frame wiring harness electrical connector | 23E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 12E |
| X35/1 | Driver door electrical connector | 42F |
| X35/1 | Driver door electrical connector | 37F |
| X35/2 | Front passenger door electrical connector | 37F |
| X35/2 | Front passenger door electrical connector | 42F |
| X8/4 | Trunk lid/liftgate electrical connector | 53G |
| X8/4 | Trunk lid/liftgate electrical connector | 77G |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 18G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 16G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 29G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 27G |
