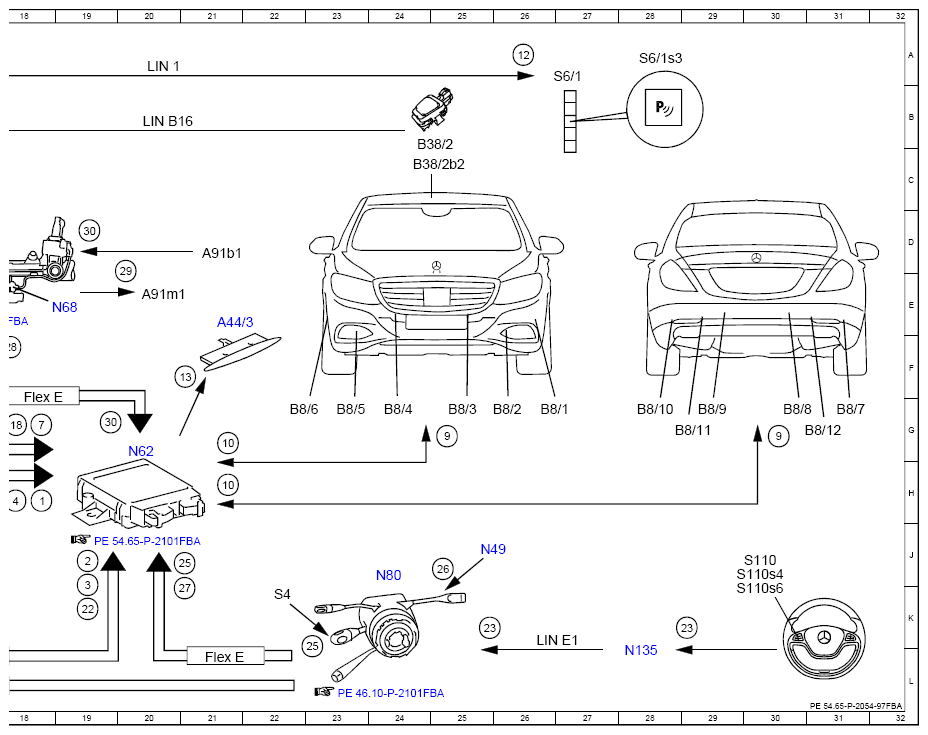

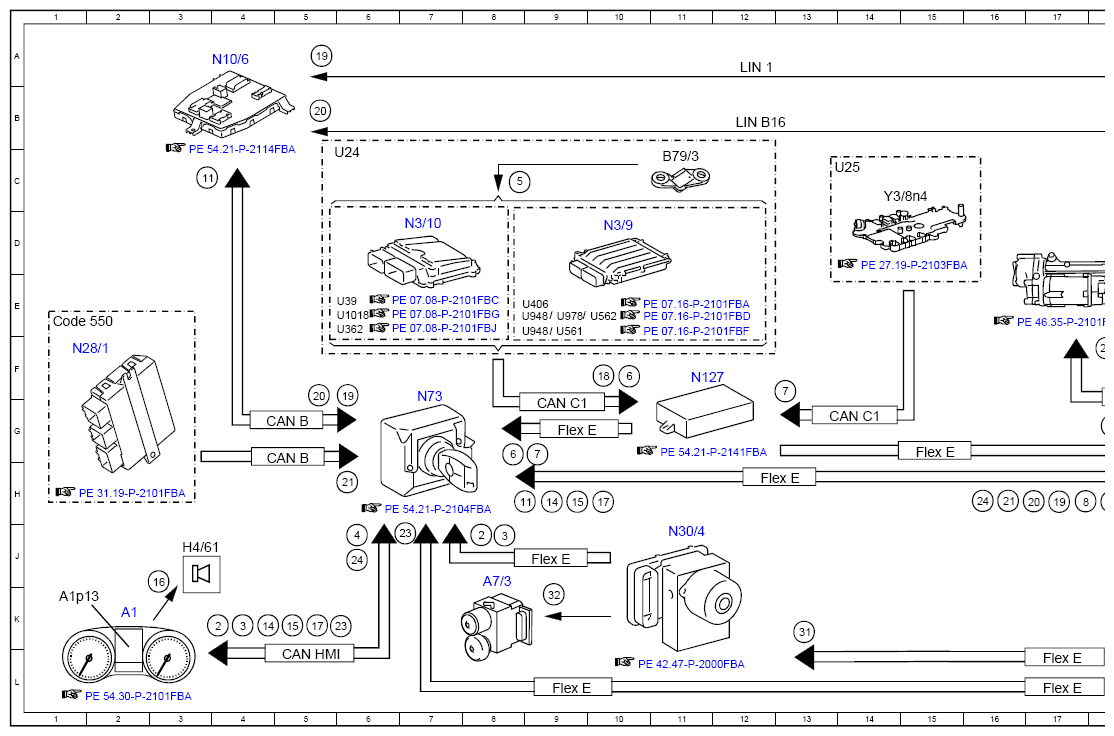

Electrical Function Schematic Of Parking System - PE54.65-P-2054-97FBA
Model 205 up to model year 2019 with code 235 (Parking Pilot with PARKTRONIC) Model 253 (except 253.99) up to model year 2020 with code 235 (Parking Pilot with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18H |
| 10 | Parking system distance sensors, signal | 21G |
| 10 | Parking system distance sensors, signal | 21H |
| 11 | Parking system status indication, request | 3C |
| 11 | Parking system status indication, request | 8H |
| 12 | Parking system status indicator, actuation | 26A |
| 13 | Parking system indicator, actuation | 21F |
| 14 | Parking system display, request | 4K |
| 14 | Parking system display, request | 9H |
| 15 | Warning tone, request | 9H |
| 15 | Warning tone, request | 5K |
| 16 | Speaker, actuation | 3J |
| 17 | Instrument cluster message, request | 10H |
| 17 | Instrument cluster message, request | 5K |
| 18 | Engaged gear, signal | 10F |
| 18 | Engaged gear, signal | 18G |
| 19 | Parking system button, status | 5A |
| 19 | Parking system button, status | 6F |
| 19 | Parking system button, status | 17H |
| 2 | Wheel speed, signal | 4K |
| 2 | Wheel speed, signal | 8J |
| 2 | Wheel speed, signal | 19J |
| 20 | Dusk setting, signal | 5B |
| 20 | Dusk setting, signal | 5F |
| 20 | Dusk setting, signal | 17H |
| 21 | Trailer recognition, status | 6H |
| 21 | Trailer recognition, status | 16H |
| 22 | ESP®, status | 19K |
| 23 | Multifunction steering wheel button group, signal | 25K |
| 23 | Multifunction steering wheel button group, signal | 29K |
| 23 | Multifunction steering wheel button group, signal | 7J |
| 23 | Multifunction steering wheel button group, signal | 6K |
| 24 | Active Parking Assist, status | 6J |
| 24 | Active Parking Assist, status | 16H |
| 25 | Combination switch, status | 21J |
| 25 | Combination switch, status | 23L |
| 26 | Steering wheel angle sensor, signal | 25J |
| 27 | Steering wheel angle, signal | 21K |
| 28 | Electric power steering, request | 18F |
| 29 | Electric power steering actuator motor, actuation | 20E |
| 3 | Wheel rotation direction, signal | 4K |
| 3 | Wheel rotation direction, signal | 8J |
| 3 | Wheel rotation direction, signal | 19K |
| 30 | Electric power steering torque sensor, signal | 19D |
| 30 | Electric power steering torque sensor, signal | 19G |
| 31 | Residual distance information, signal | 13L |
| 32 | Traction system hydraulic unit, actuation | 9K |
| 4 | Vehicle speed, signal | 18H |
| 4 | Vehicle speed, signal | 6J |
| 5 | Manual transmission main shifter shaft position sensor, status | 8C |
| 6 | Reverse gear engaged, signal | 8G |
| 6 | Reverse gear engaged, signal | 10F |
| 7 | Gear range, status | 13F |
| 7 | Gear range, status | 9G |
| 7 | Gear range, status | 18G |
| 8 | Reverse gear, status | 17H |
| 9 | Parking system distance sensors, actuation | 25G |
| 9 | Parking system distance sensors, actuation | 30G |
| A1 | Instrument cluster | 2K |
| A1p13 | Multifunction display | 1K |
| A44/3 | Rear parking system indicator | 21E |
| A7/3 | Traction system hydraulic unit | 8J |
| A91b1 | Electric power steering torque sensor | 21D |
| A91m1 | Electric power steering actuator motor | 20E |
| B38/2 | Rain/light sensor with additional functions | 24C |
| B38/2b2 | Light sensor | 24C |
| B79/3 | Manual transmission main shifter shaft position sensor | 11C |
| B8/1 | Outer left front parking system distance sensor | 26G |
| B8/10 | Outer left rear parking system distance sensor | 28G |
| B8/11 | Center left rear parking system distance sensor | 28G |
| B8/12 | Center right rear parking system distance sensor | 30G |
| B8/2 | Center left front parking system distance sensor | 25G |
| B8/3 | Inner left front parking system distance sensor | 25G |
| B8/4 | Inner right front parking system distance sensor | 24G |
| B8/5 | Center right front parking system distance sensor | 23G |
| B8/6 | Outer right front parking system distance sensor | 22G |
| B8/7 | Outer right rear parking system distance sensor | 31G |
| B8/8 | Inner right rear parking system distance sensor | 30G |
| B8/9 | Inner left rear parking system distance sensor | 29G |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 5H |
| CAN C1 | Drivetrain CAN | 14G |
| CAN C1 | Drivetrain CAN | 9G |
| CAN HMI | User interface CAN | 5L |
| Code 550 | Trailer hitch | 1E |
| Flex E | Chassis FlexRay | 18G |
| Flex E | Chassis FlexRay | 12H |
| Flex E | Chassis FlexRay | 21L |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 9G |
| Flex E | Chassis FlexRay | 15G |
| Flex E | Chassis FlexRay | 17L |
| Flex E | Chassis FlexRay | 9L |
| Flex E | Chassis FlexRay | 17L |
| H4/61 | Instrument cluster speaker | 3J |
| LIN 1 | Instrument panel LIN | 20A |
| LIN 1 | Instrument panel LIN | 12A |
| LIN B16 | Rain and light sensor LIN | 20B |
| LIN B16 | Rain and light sensor LIN | 12B |
| LIN E1 | Steering LIN | 26K |
| N10/6 | Front SAM control unit | 4A |
| N127 | Drivetrain control unit | 11F |
| N135 | Steering wheel electronics | 28L |
| N28/1 | Trailer recognition control unit | 1F |
| N3/10 | ME-SFI [ME] control unit | 7D |
| N3/9 | CDI control unit | 10D |
| N30/4 | Electronic Stability Program control unit | 11J |
| N49 | Steering wheel angle sensor | 25J |
| N62 | Parking system control unit | 20G |
| N68 | Electrical power steering control unit | 19E |
| N73 | Electronic ignition switch control unit | 7G |
| N80 | Steering column module control unit | 24J |
| S110 | Left multifunction steering wheel button group | 30J |
| S110s4 | "Back" button | 30J |
| S110s6 | OK button | 30K |
| S4 | Combination switch | 22K |
| S6/1 | Driver-side instrument panel button group | 26A |
| S6/1s3 | Parking system button | 28A |
| U1018 | Valid for gasoline engine 276 | 5E |
| U24 | Valid for manual transmission | 5C |
| U25 | Valid for automatic transmission | 13C |
| U362 | Valid for gasoline engine 274 | 5E |
| U39 | Valid for gasoline engine 177 | 5E |
| U406 | Valid for diesel engine 626 | 8E |
| U561 | Valid for Delphi system | 9E |
| U562 | Valid for Bosch system | 10E |
| U948 | Valid for diesel engine 651 | 8E |
| U948 | Valid for diesel engine 651 | 8E |
| U978 | Valid for hybrid drive | 9E |
| Y3/8n4 | Fully integrated transmission control, control unit | 14C |
