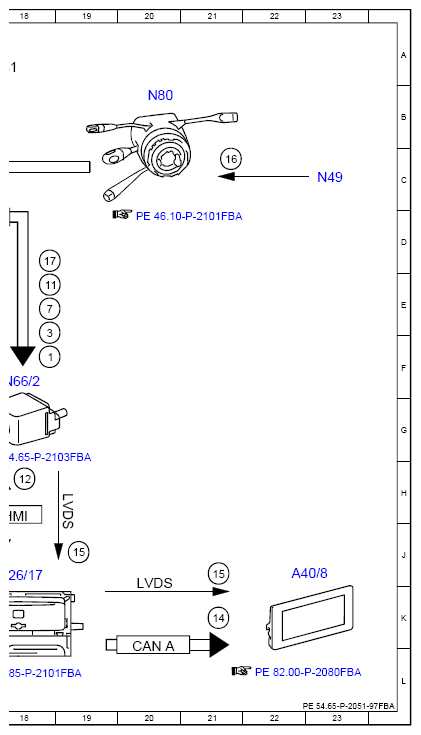

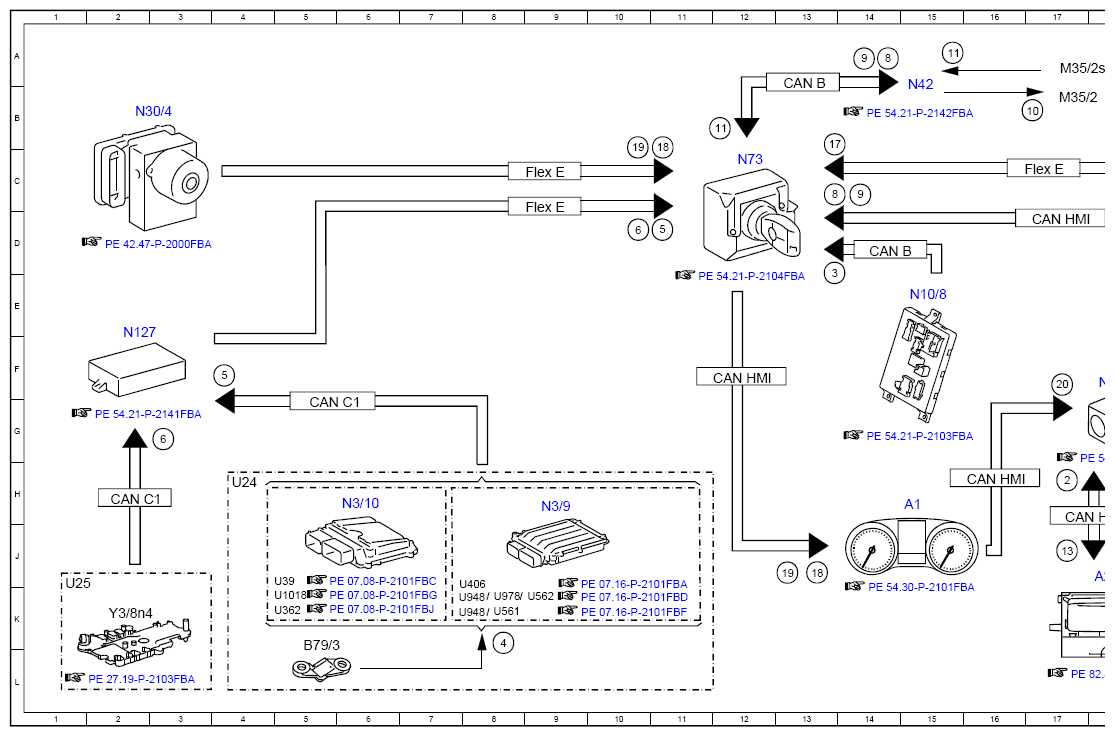

Electrical Function Schematic, Reversing/Backup Camera - PE54.65-P-2051-97FBA
Model 205 up to model year 2019 with code 218 (Rear view camera) except code 235 (Parking Pilot with PARKTRONIC) Model 253 (except 253.99) up to model year 2020 with code 218 (Rear view camera) except code 235 (Parking Pilot with PARKTRONIC)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18F |
| 10 | Rear camera cover motor, actuation | 17B |
| 11 | Rear camera cover motor switch, status | 12B |
| 11 | Rear camera cover motor switch, status | 15A |
| 11 | Rear camera cover motor switch, status | 18E |
| 12 | 360° camera service mode, request | 18H |
| 13 | Reversing camera display, request | 17J |
| 14 | Audio/COMAND display, actuation | 21K |
| 15 | Low voltage differential signal video signal data transfer, signal | 19J |
| 15 | Low voltage differential signal video signal data transfer, signal | 21J |
| 16 | Steering wheel angle sensor, signal | 21C |
| 17 | Steering wheel angle, signal | 18D |
| 17 | Steering wheel angle, signal | 13B |
| 18 | Wheel rotation direction, signal | 11C |
| 18 | Wheel rotation direction, signal | 13J |
| 19 | Wheel speed, signal | 10C |
| 19 | Wheel speed, signal | 13J |
| 2 | Backup camera function, status | 17H |
| 20 | Vehicle speed, signal | 17F |
| 3 | Trunk lid/liftgate lock main catch switch, status | 13D |
| 3 | Trunk lid/liftgate lock main catch switch, status | 18F |
| 4 | Manual transmission main shifter shaft position sensor, signal | 8K |
| 5 | Reverse gear engaged, signal | 4F |
| 5 | Reverse gear engaged, signal | 11D |
| 6 | Gear range, status | 3G |
| 6 | Gear range, status | 10D |
| 7 | Reverse gear, status | 18E |
| 8 | "Open" rear camera cover, request | 14A |
| 8 | "Open" rear camera cover, request | 13C |
| 9 | "Close" rear camera cover, request | 14A |
| 9 | "Close" rear camera cover, request | 13C |
| A1 | Instrument cluster | 15H |
| A26/17 | Head unit | 18J |
| A40/8 | Audio/COMAND display | 22J |
| B79/3 | Manual transmission main shifter shaft position sensor | 5L |
| CAN A | Telematics CAN | 20L |
| CAN B | Interior CAN | 14D |
| CAN B | Interior CAN | 13B |
| CAN C1 | Drivetrain CAN | 2H |
| CAN C1 | Drivetrain CAN | 5G |
| CAN HMI | User interface CAN | 17D |
| CAN HMI | User interface CAN | 17H |
| CAN HMI | User interface CAN | 12F |
| CAN HMI | User interface CAN | 16H |
| Flex E | Chassis FlexRay | 9D |
| Flex E | Chassis FlexRay | 9C |
| Flex E | Chassis FlexRay | 17C |
| LVDS | Low voltage differential signal | 20K |
| LVDS | Low voltage differential signal | 19H |
| M35/2 | Rear camera cover motor | 17B |
| M35/2s1 | Rear camera cover motor switch | 17A |
| N10/8 | Rear SAM control unit | 15E |
| N127 | Drivetrain control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 6H |
| N3/9 | CDI control unit | 9H |
| N30/4 | Electronic Stability Program control unit | 2B |
| N42 | Camera cover control unit | 15B |
| N49 | Steering wheel angle sensor | 23C |
| N66/2 | Backup camera control unit | 18F |
| N73 | Electronic ignition switch control unit | 12C |
| N80 | Steering column module control unit | 20B |
| U1018 | Valid for gasoline engine 276 | 4K |
| U24 | Valid for manual transmission | 4H |
| U25 | Valid for automatic transmission | 1K |
| U362 | Valid for gasoline engine 274 | 4K |
| U39 | Valid for gasoline engine 177 | 4J |
| U406 | Valid for diesel engine 626 | 7K |
| U561 | Valid for Delphi system | 8K |
| U562 | Valid for Bosch system | 9K |
| U948 | Valid for diesel engine 651 | 7K |
| U948 | Valid for diesel engine 651 | 7K |
| U978 | Valid for hybrid drive | 8K |
| Y3/8n4 | Fully integrated transmission control, control unit | 2K |
