Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-P-2106-97FBC
Model 205 as of model year 2019 Control unit K40/8
| Code: | Designation: | Position: |
|---|---|---|

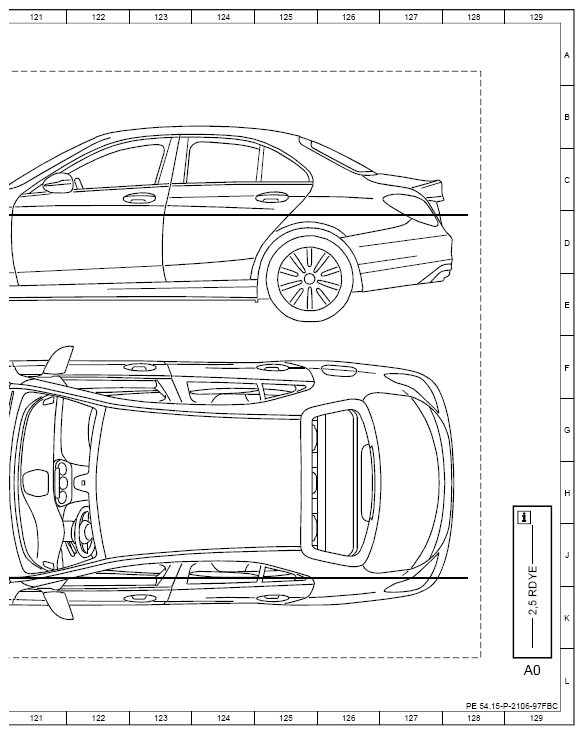

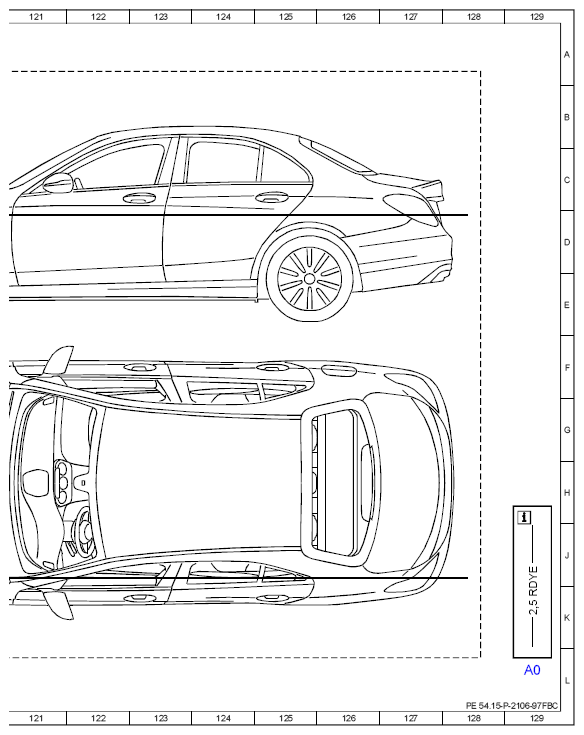

| A0 | Use of wiring diagrams | 129L |
| A9/1 | AIRMATIC compressor | 99L |
| C8 | Park pawl capacitor | 26L |
| Code 483 | ADVANCED AGILITY package | 92J |
| Code 483 | ADVANCED AGILITY package | 98J |
| Code 489 | AIRMATIC | 92J |
| Code 489 | AIRMATIC | 99J |
| Code 5U3 | AIRPANEL | 55J |
| Code 631 | Static LED headlamp, left-hand traffic | 43J |
| Code 632 | Static LED headlamp, right-hand traffic | 44J |
| Code 640 | High Performance LED | 46J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 46J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 46J |
| Code B01 | 48V technology | 9J |
| Code B01 | 48V technology | 55K |
| Code B01 | 48V technology | 55K |
| Code B01 | 48V technology | 31J |
| Code B01 | 48V technology | 41J |
| Code L | LEFT-HAND DRIVE | 6L |
| Code L | LEFT-HAND DRIVE | 52L |
| Code L | LEFT-HAND DRIVE | 106L |
| Code L | LEFT-HAND DRIVE | 76L |
| Code L | LEFT-HAND DRIVE | 86L |
| Code M177 | SPARK-IGNITION ENGINE M177 | 27K |
| Code M177 | SPARK-IGNITION ENGINE M177 | 33K |
| Code M177 | SPARK-IGNITION ENGINE M177 | 55L |
| Code M177 | SPARK-IGNITION ENGINE M177 | 79J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 79J |
| Code M264 | SPARK-IGNITION ENGINE M264 | 27K |
| Code M264 | SPARK-IGNITION ENGINE M264 | 79K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 27K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 33K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 79K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 79K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 90J |
| Code M276 | SPARK-IGNITION ENGINE M276 | 27L |
| Code M276 | SPARK-IGNITION ENGINE M276 | 33L |
| Code M276 | SPARK-IGNITION ENGINE M276 | 55L |
| Code M276 | SPARK-IGNITION ENGINE M276 | 79K |
| Code M276 | SPARK-IGNITION ENGINE M276 | 79L |
| Code M654 | DIESEL ENGINE OM654 | 33L |
| Code M654 | DIESEL ENGINE OM654 | 27L |
| Code M654 | DIESEL ENGINE OM654 | 79L |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 9J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 31J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 55J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 55K |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 64J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 68J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 73J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 103J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 104J |
| Code R | RIGHT-HAND DRIVE | 6L |
| Code R | RIGHT-HAND DRIVE | 52L |
| Code R | RIGHT-HAND DRIVE | 106L |
| Code R | RIGHT-HAND DRIVE | 76L |
| Code R | RIGHT-HAND DRIVE | 86L |
| Code U82 | USB port in rear passenger compartment | 10J |
| E1 | Left front lamp unit | 30L |
| E1 | Left front lamp unit | 45L |
| E1 | Left front lamp unit | 46L |
| E1 | Left front lamp unit | 48L |
| E2 | Right front lamp unit | 44L |
| E2 | Right front lamp unit | 48L |
| E2 | Right front lamp unit | 46L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f5 | Fuse 5 | 1K |

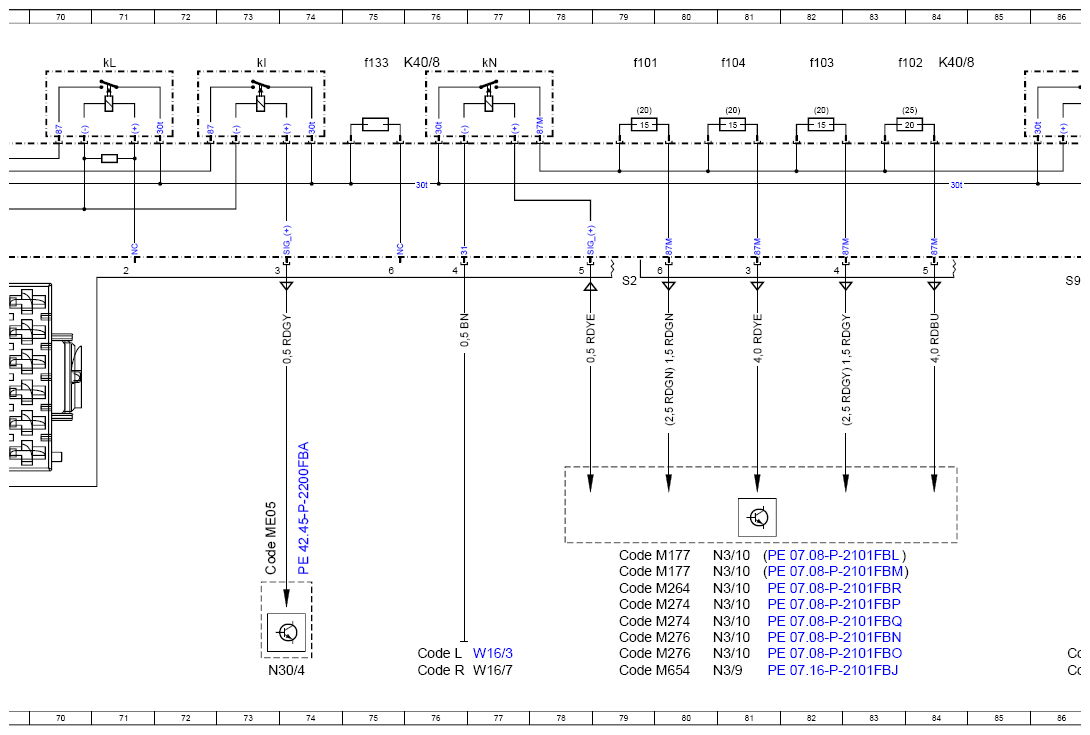

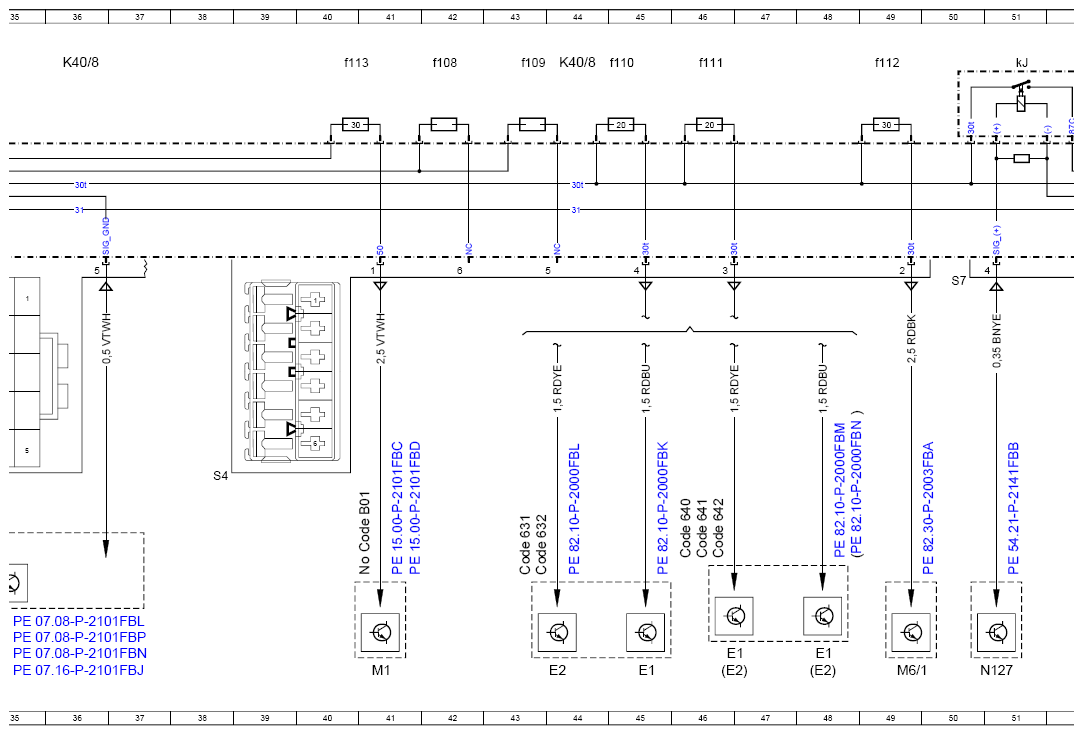

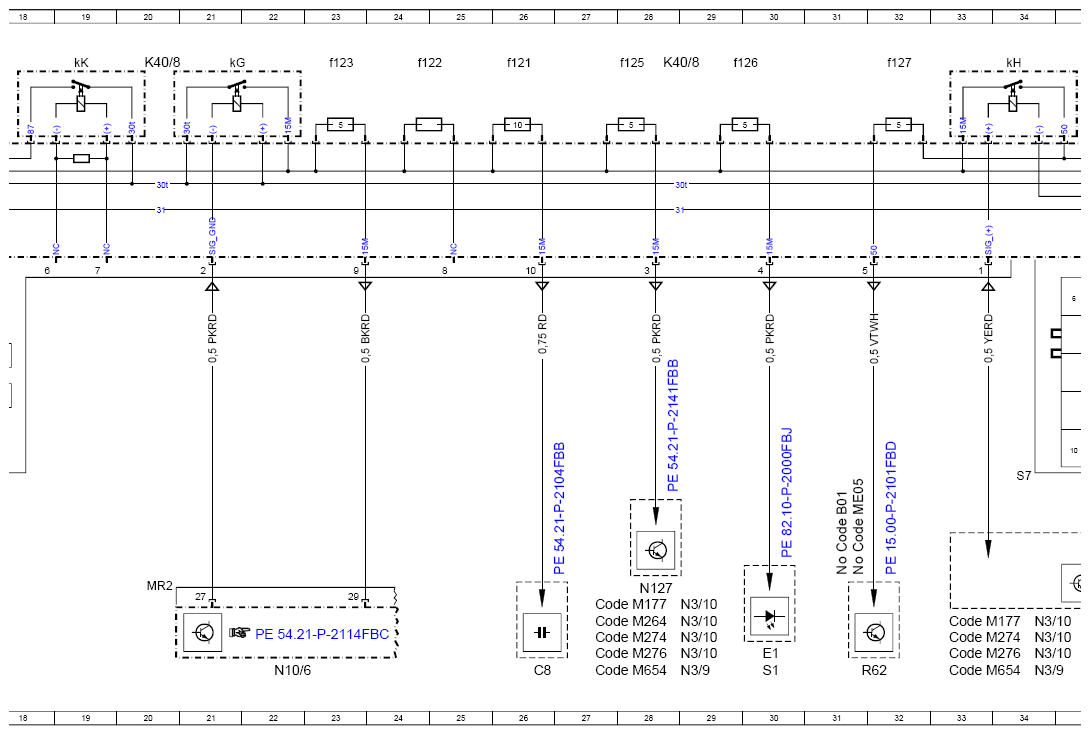

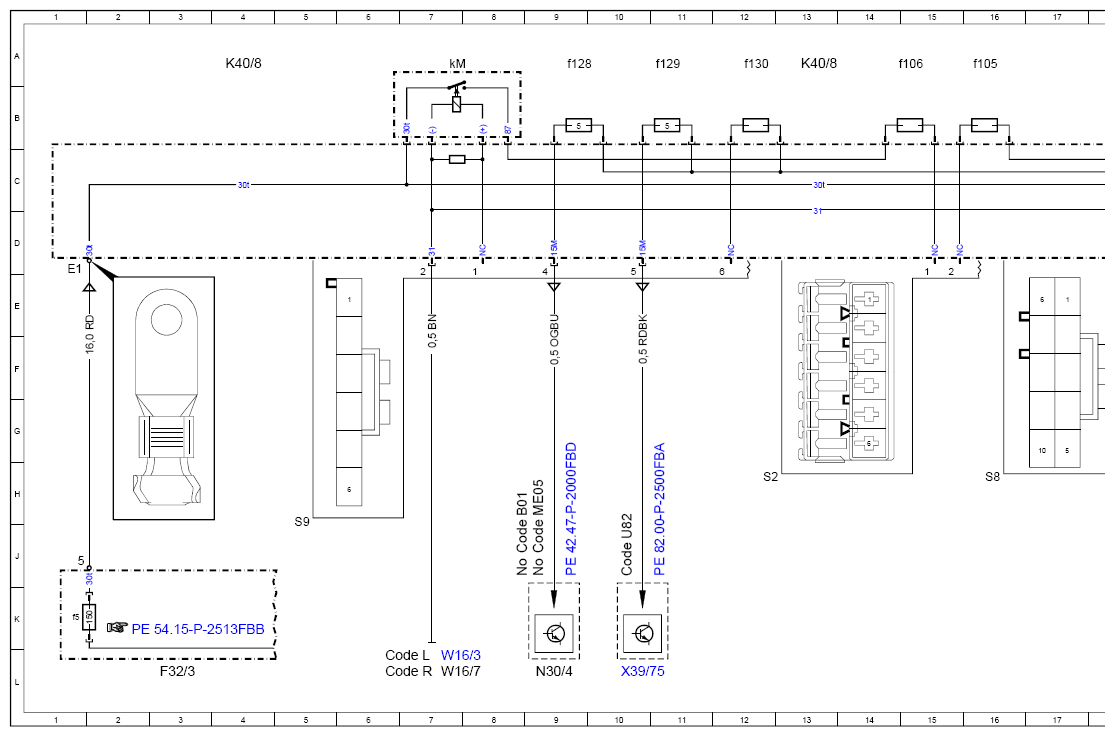

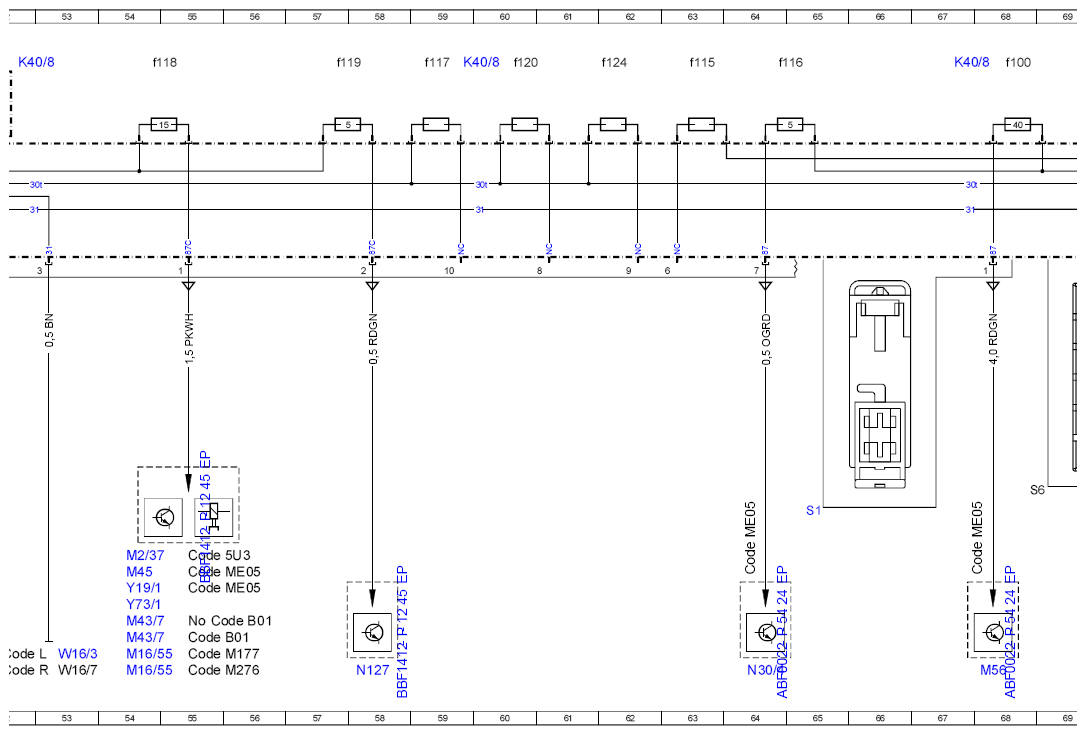

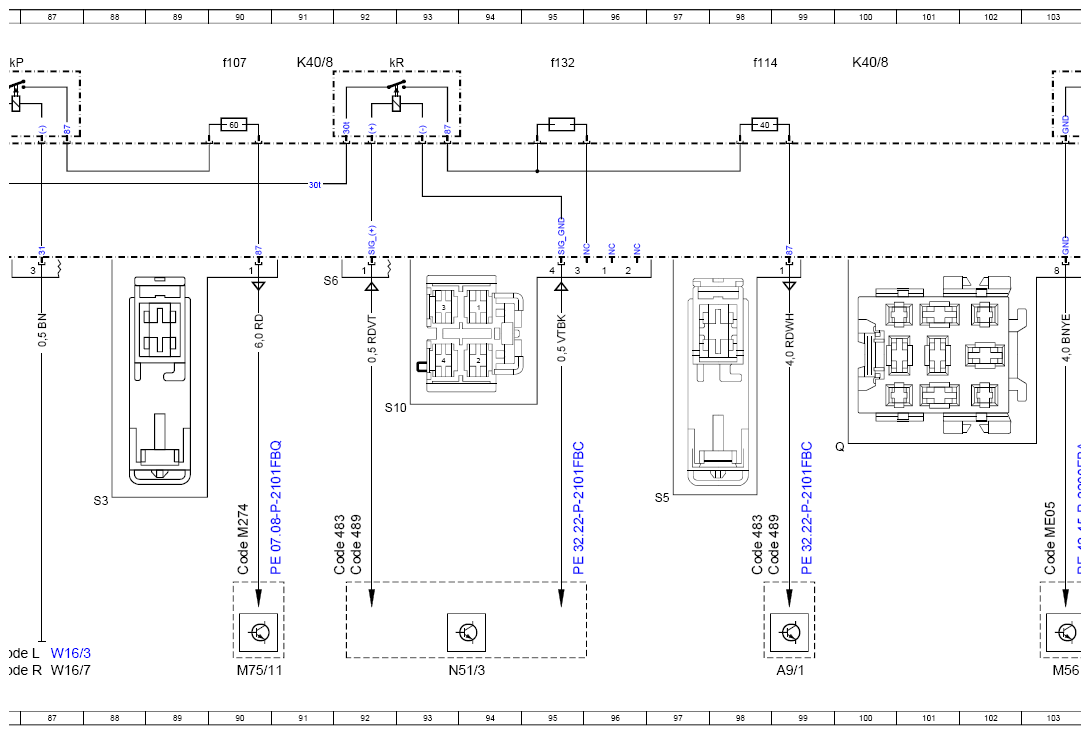

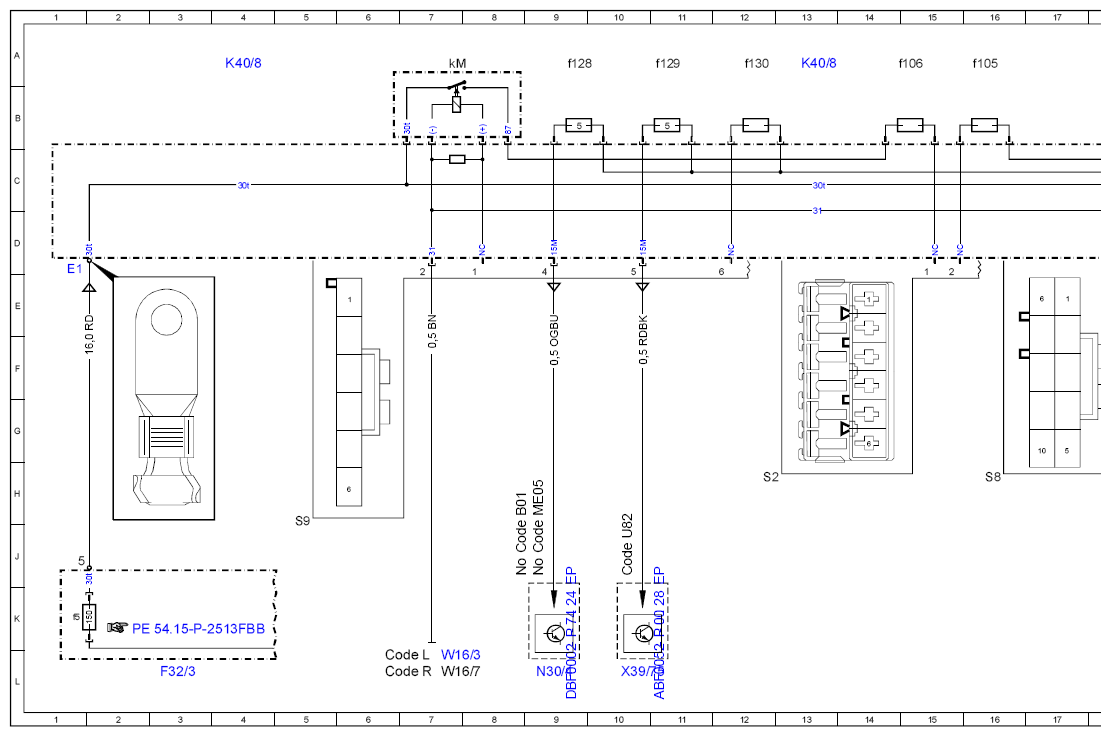

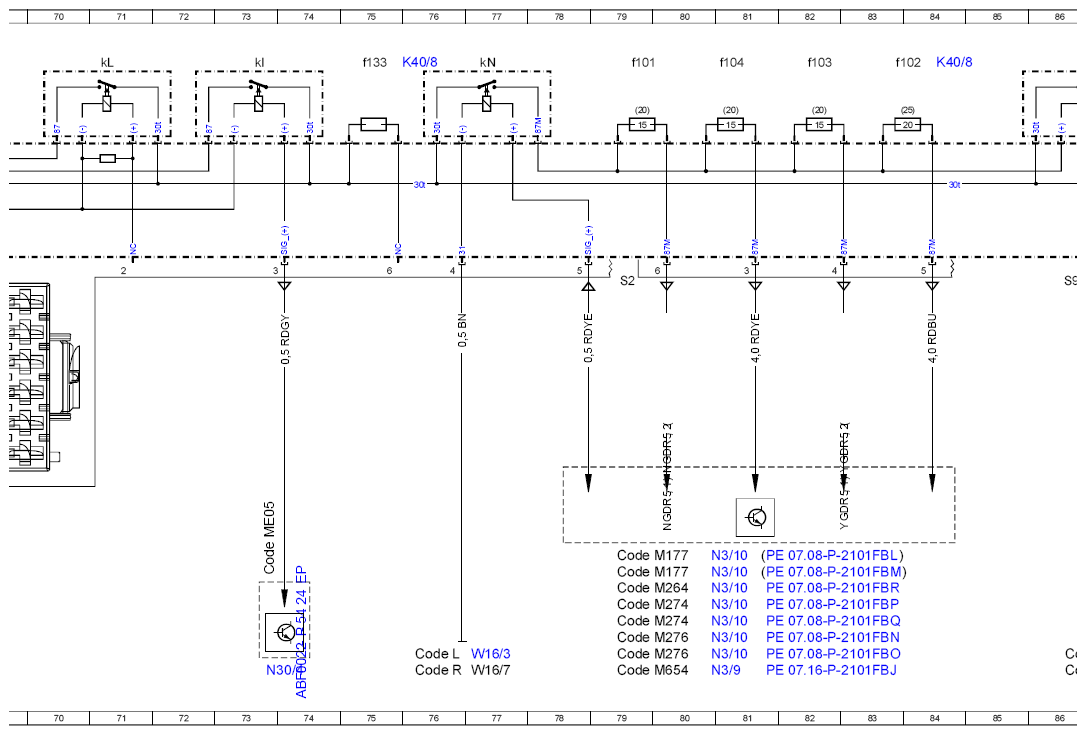

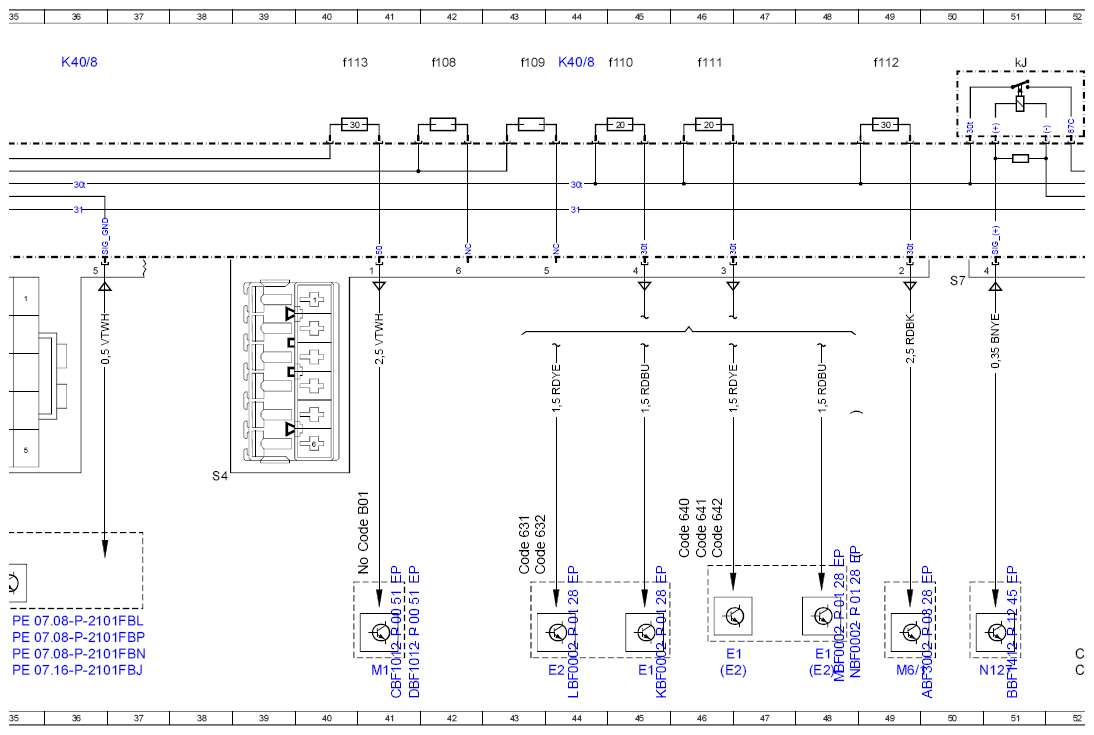

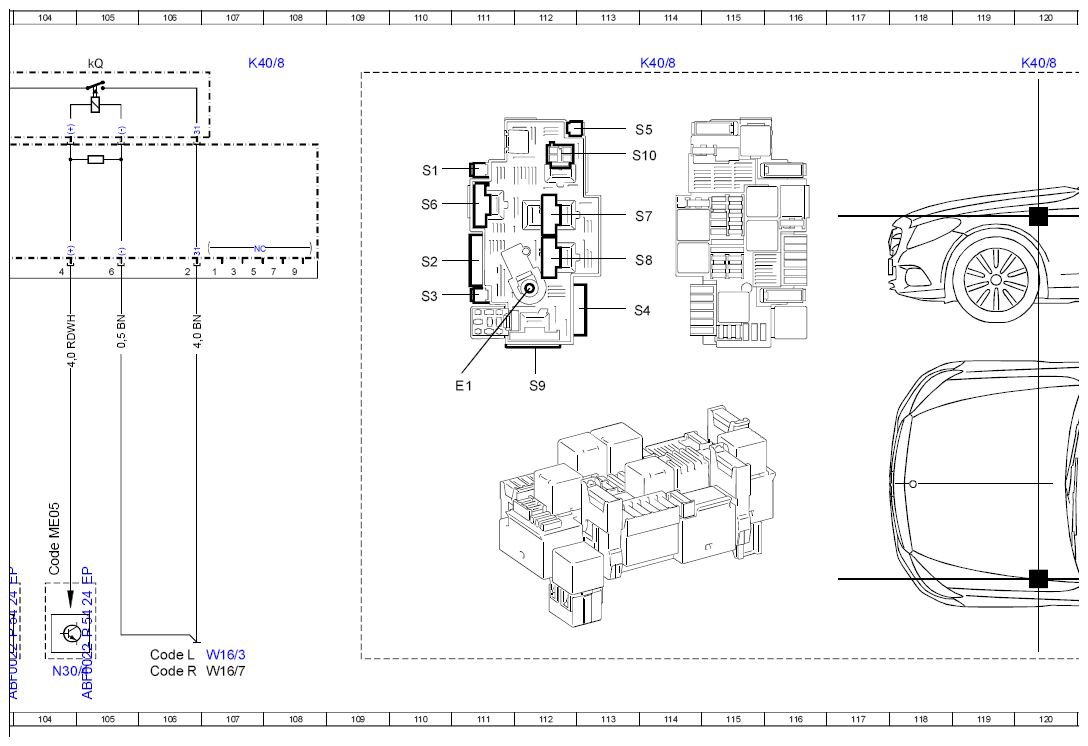

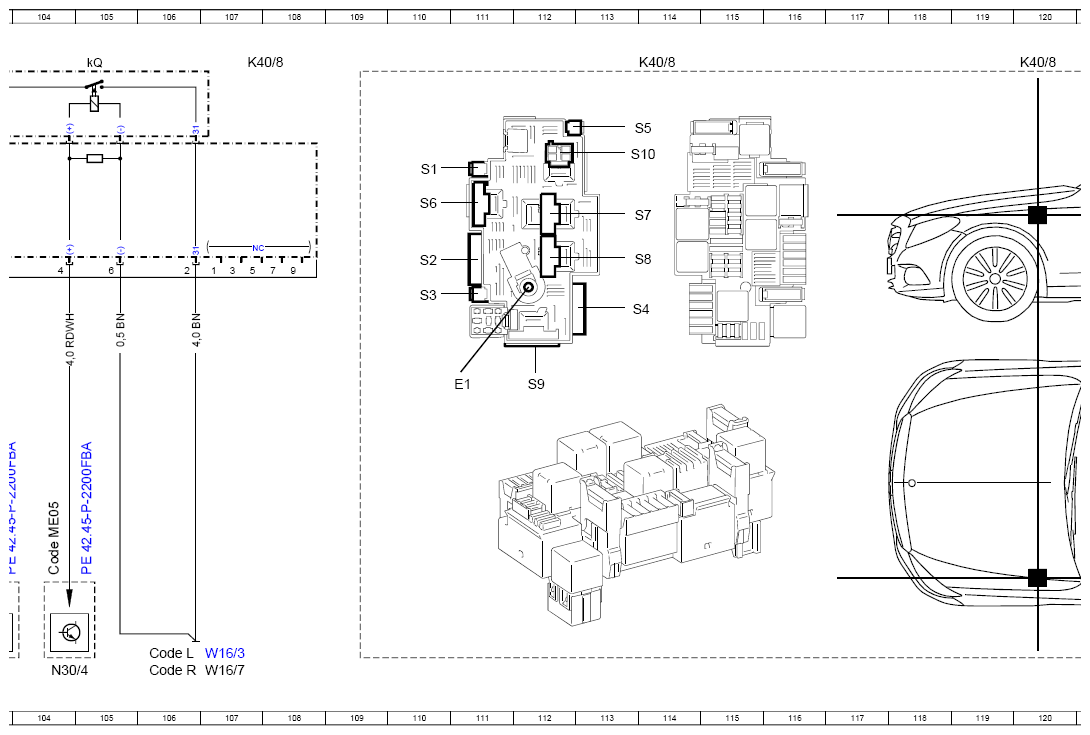

| K40/8 | Engine fuse and relay module | 4A |
| K40/8 | Engine fuse and relay module | 13A |
| K40/8 | Engine fuse and relay module | 20A |
| K40/8 | Engine fuse and relay module | 28A |
| K40/8 | Engine fuse and relay module | 36A |
| K40/8 | Engine fuse and relay module | 44A |
| K40/8 | Engine fuse and relay module | 52A |
| K40/8 | Engine fuse and relay module | 59A |
| K40/8 | Engine fuse and relay module | 67A |
| K40/8 | Engine fuse and relay module | 76A |
| K40/8 | Engine fuse and relay module | 84A |
| K40/8 | Engine fuse and relay module | 91A |
| K40/8 | Engine fuse and relay module | 100A |
| K40/8 | Engine fuse and relay module | 107A |
| K40/8 | Engine fuse and relay module | 114A |
| K40/8 | Engine fuse and relay module | 120A |

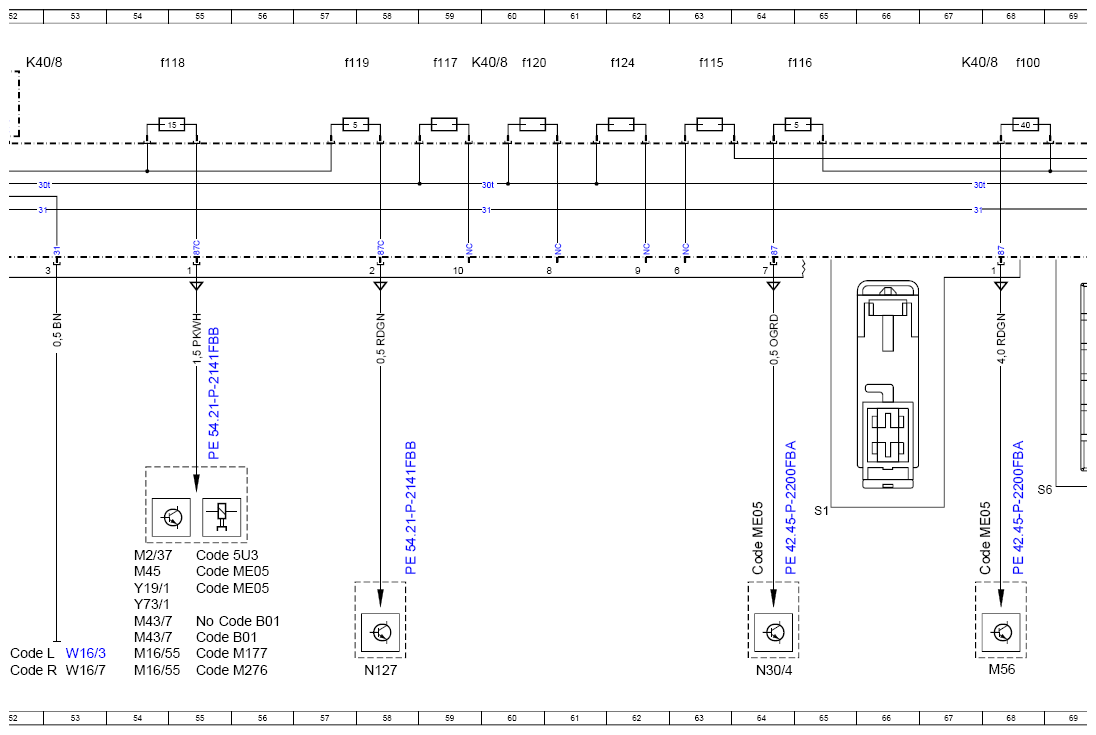

| K40/8f100 | Fuse 100 | 68A |
| K40/8f101 | Fuse 101 | 79A |
| K40/8f102 | Fuse 102 | 83A |
| K40/8f103 | Fuse 103 | 82A |
| K40/8f104 | Fuse 104 | 81A |
| K40/8f105 | Fuse 105 | 16A |
| K40/8f106 | Fuse 106 | 15A |

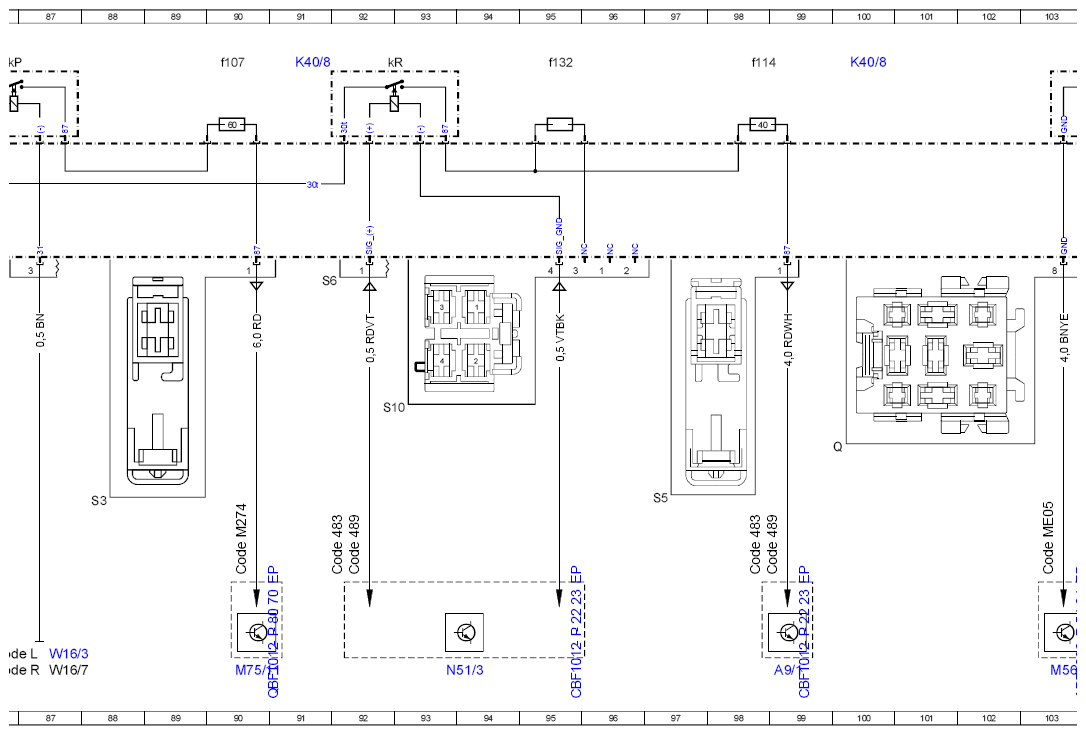

| K40/8f107 | Fuse 107 | 90A |
| K40/8f108 | Fuse 108 | 42A |
| K40/8f109 | Fuse 109 | 43A |
| K40/8f110 | Fuse 110 | 45A |
| K40/8f111 | Fuse 111 | 46A |
| K40/8f112 | Fuse 112 | 49A |
| K40/8f113 | Fuse 113 | 40A |
| K40/8f114 | Fuse 114 | 98A |
| K40/8f115 | Fuse 115 | 63A |
| K40/8f116 | Fuse 116 | 64A |
| K40/8f117 | Fuse 117 | 59A |
| K40/8f118 | Fuse 118 | 54A |
| K40/8f119 | Fuse 119 | 57A |
| K40/8f120 | Fuse 120 | 60A |
| K40/8f121 | Fuse 121 | 26A |
| K40/8f122 | Fuse 122 | 24A |
| K40/8f123 | Fuse 123 | 23A |
| K40/8f124 | Fuse 124 | 62A |
| K40/8f125 | Fuse 125 | 28A |
| K40/8f126 | Fuse 126 | 29A |
| K40/8f127 | Fuse 127 | 32A |
| K40/8f128 | Fuse 128 | 9A |
| K40/8f129 | Fuse 129 | 11A |
| K40/8f130 | Fuse 130 | 12A |
| K40/8f132 | Fuse 132 | 95A |
| K40/8f133 | Fuse 133 | 75A |

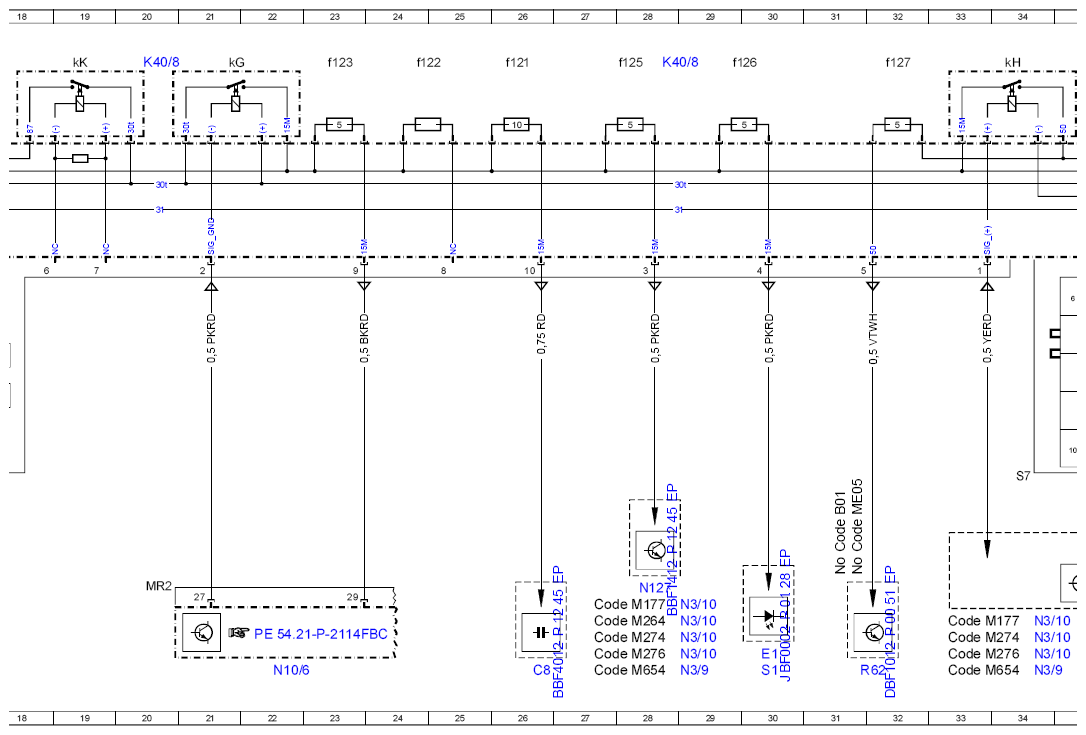

| K40/8kG | Engine compartment terminal 15 relay | 21A |
| K40/8kH | Starter circuit 50 relay | 34A |
| K40/8kI | Vacuum pump relay (+) | 73A |
| K40/8kJ | CPC relay | 51A |
| K40/8kK | Oil pump relay | 19A |
| K40/8kL | Fanfare horn relay | 71A |
| K40/8kM | Wiper park position heater relay | 7A |
| K40/8kN | Circuit 87M relay | 77A |
| K40/8kP | Coolant pump relay | 86A |
| K40/8kQ | Relay Q | 105A |
| K40/8kR | AIRMATIC relay | 92A |
| M1 | Starter | 41L |
| M16/55 | Center exhaust flap actuator motor | 54L |
| M16/55 | Center exhaust flap actuator motor | 54L |
| M2/37 | Radiator trim flap actuator motor | 54J |
| M43/7 | Low temperature circuit circulation pump 2 | 54K |
| M43/7 | Low temperature circuit circulation pump 2 | 54K |
| M45 | Coolant circulation pump | 54J |
| M56 | Vacuum pump | 68L |
| M56 | Vacuum pump | 103L |
| M6/1 | Wiper motor | 49L |
| M75/11 | Electric coolant pump | 90L |
| N10/6 | Front SAM control unit | 22L |
| N127 | Drivetrain control unit | 51L |
| N127 | Drivetrain control unit | 58L |
| N127 | Drivetrain control unit | 28K |
| N3/10 | ME-SFI [ME] control unit | 29K |
| N3/10 | ME-SFI [ME] control unit | 34K |
| N3/10 | ME-SFI [ME] control unit | 34L |
| N3/10 | ME-SFI [ME] control unit | 34K |
| N3/10 | ME-SFI [ME] control unit | 29K |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 29K |
| N3/10 | ME-SFI [ME] control unit | 80K |
| N3/10 | ME-SFI [ME] control unit | 80K |
| N3/10 | ME-SFI [ME] control unit | 80L |
| N3/10 | ME-SFI [ME] control unit | 80K |
| N3/9 | CDI control unit | 34L |
| N3/9 | CDI control unit | 29L |
| N3/9 | CDI control unit | 80L |
| N30/4 | Electronic Stability Program control unit | 9L |
| N30/4 | Electronic Stability Program control unit | 64L |
| N30/4 | Electronic Stability Program control unit | 73L |
| N30/4 | Electronic Stability Program control unit | 104L |
| N51/3 | AIRMATIC control unit | 93L |
| R62 | Voltage dip limiter | 32L |
| S1 | Exterior lights switch | 30L |
| W16/3 | Left major assembly compartment ground point | 7L |
| W16/3 | Left major assembly compartment ground point | 53L |
| W16/3 | Left major assembly compartment ground point | 77L |
| W16/3 | Left major assembly compartment ground point | 87L |
| W16/3 | Left major assembly compartment ground point | 107L |
| W16/7 | Right major assembly compartment electronics ground point | 7L |
| W16/7 | Right major assembly compartment electronics ground point | 53L |
| W16/7 | Right major assembly compartment electronics ground point | 77L |
| W16/7 | Right major assembly compartment electronics ground point | 87L |
| W16/7 | Right major assembly compartment electronics ground point | 107L |
| X39/75 | Rear USB electrical connector | 10L |
| Y19/1 | High-voltage battery cooling system shutoff valve | 54K |
| Y73/1 | Low-temperature circuit switchover valve | 54K |
