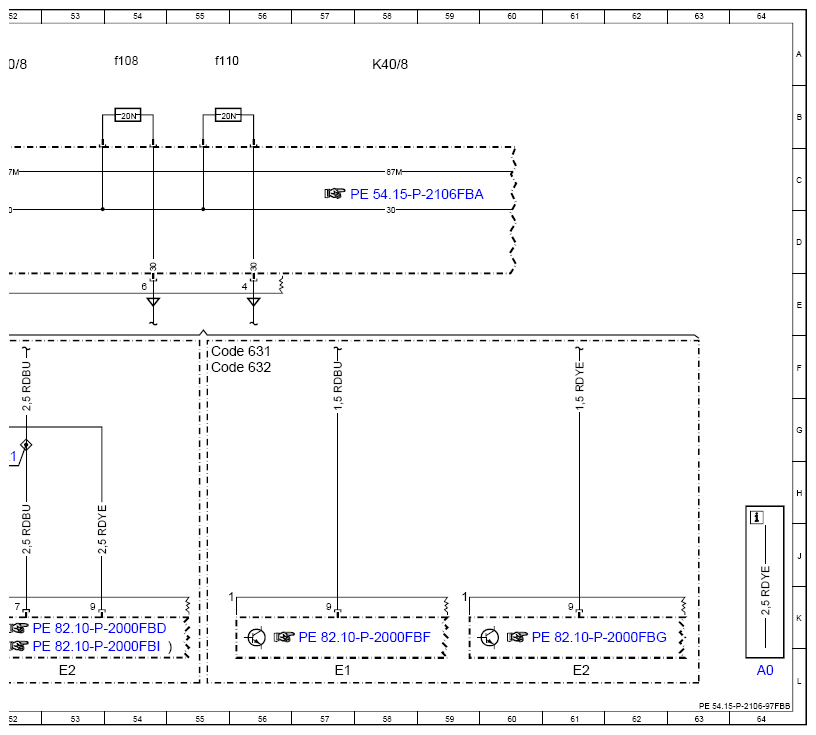

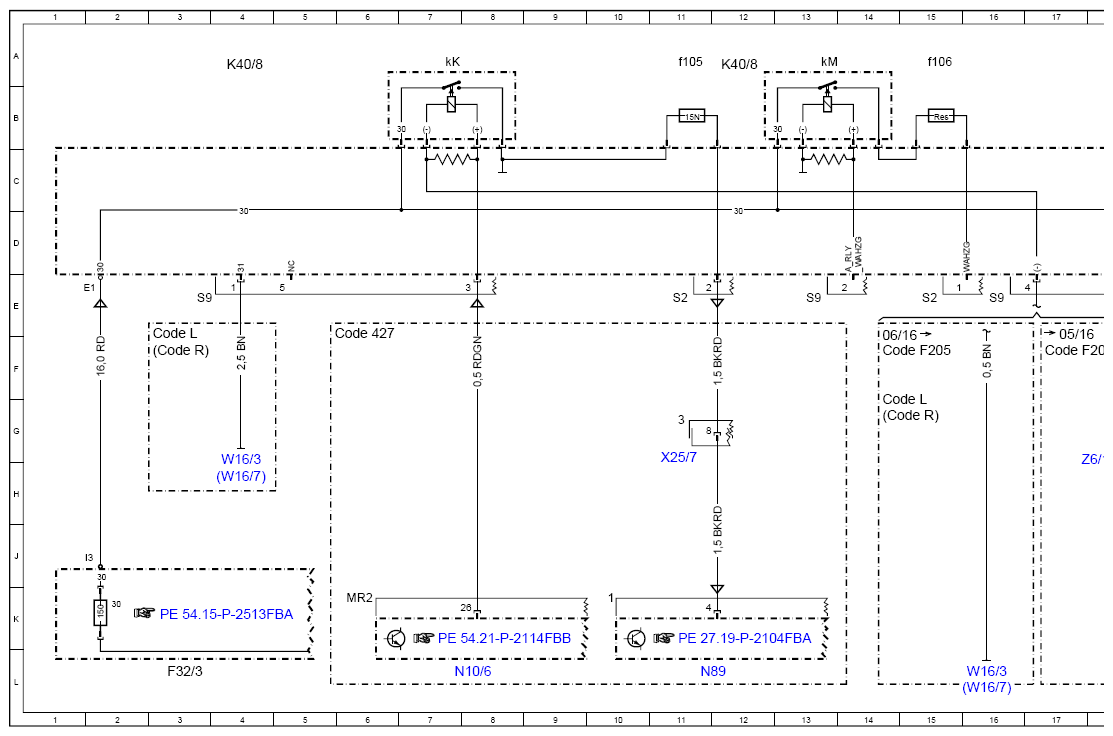

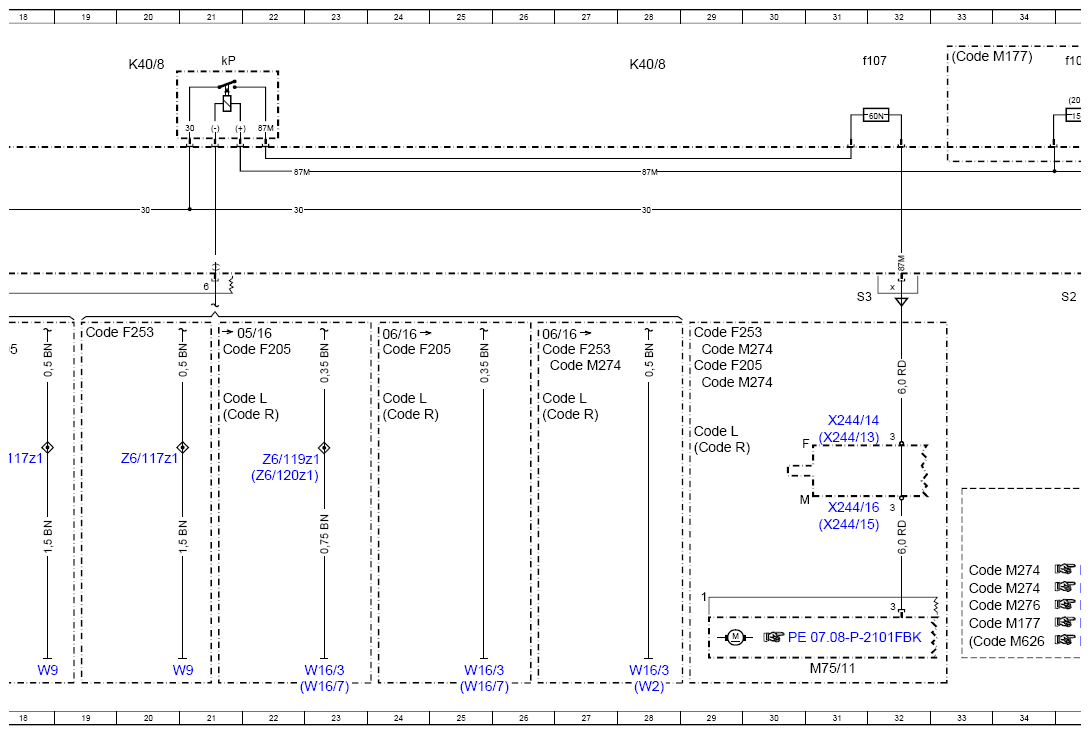

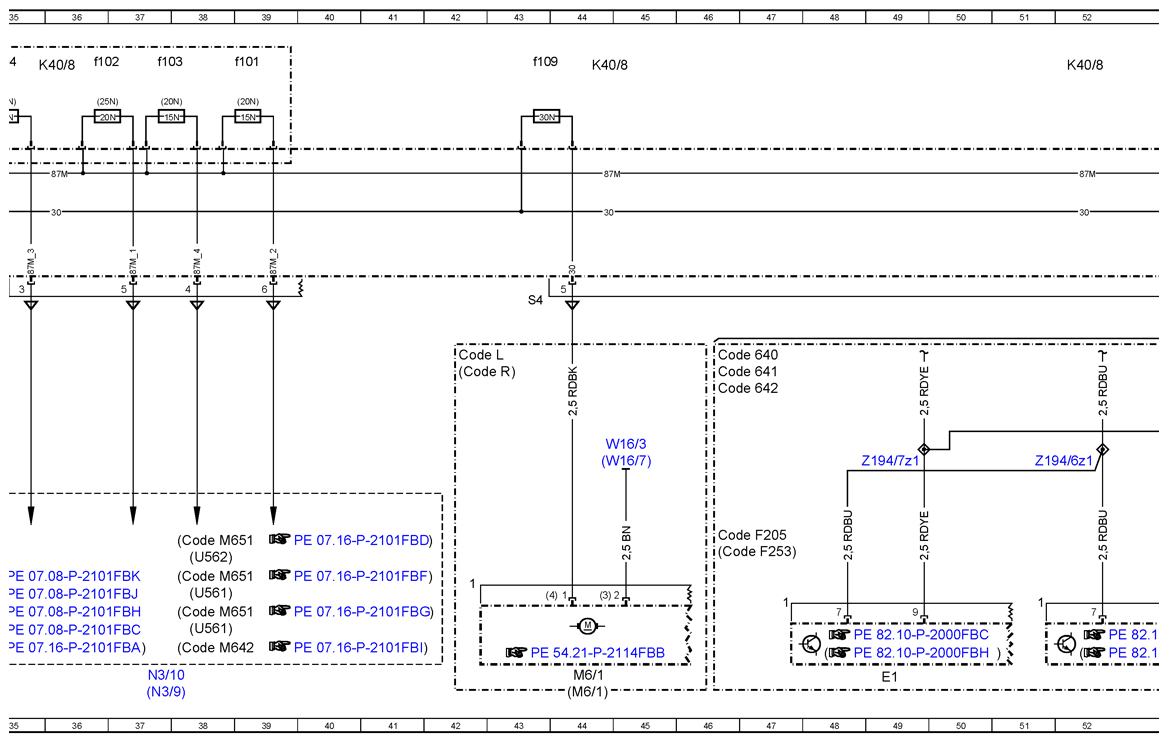

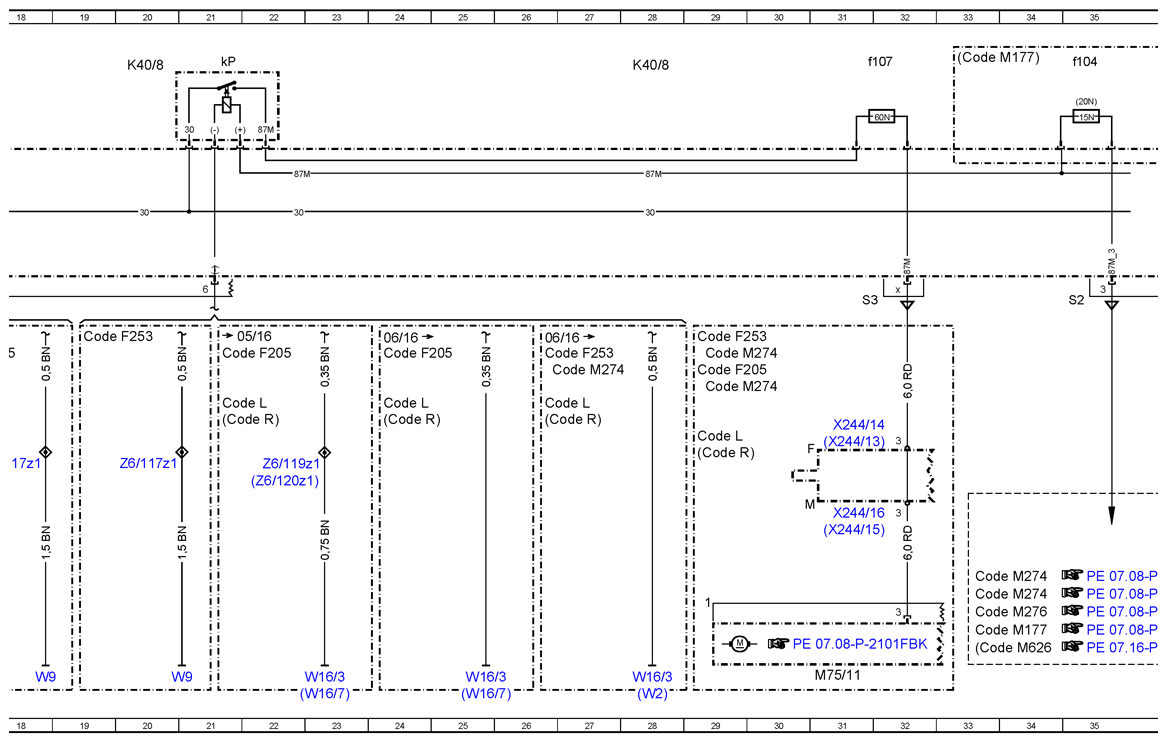

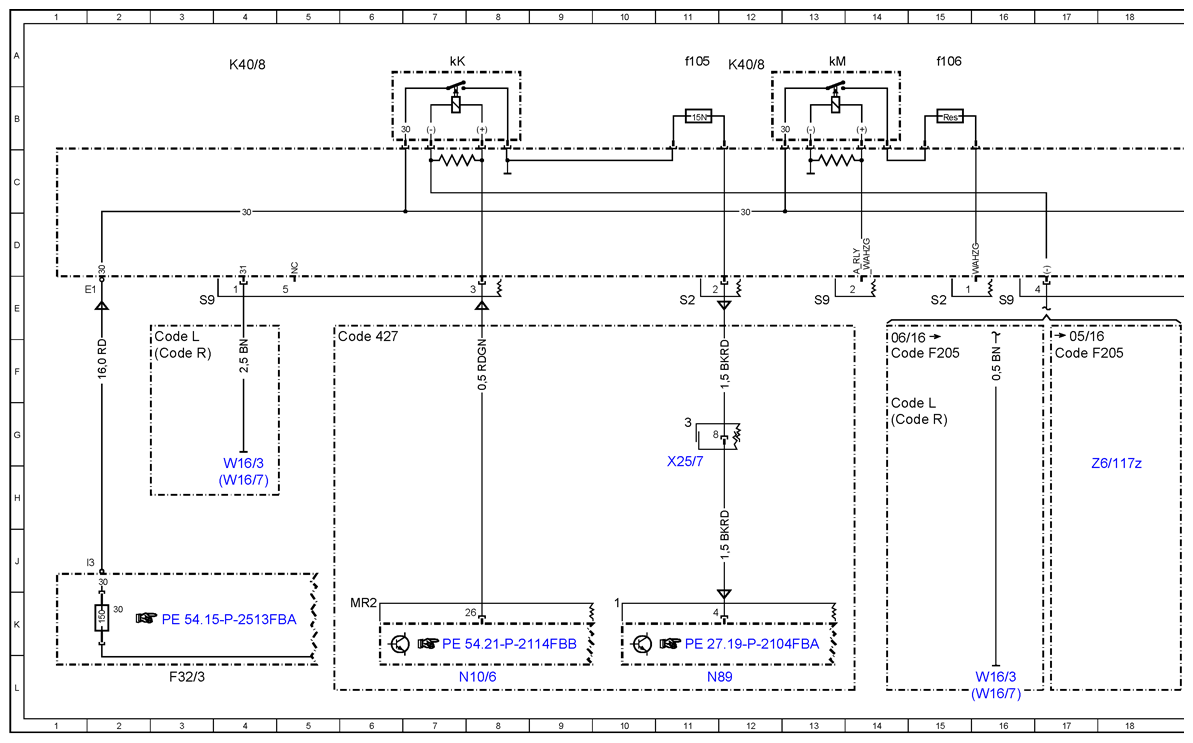

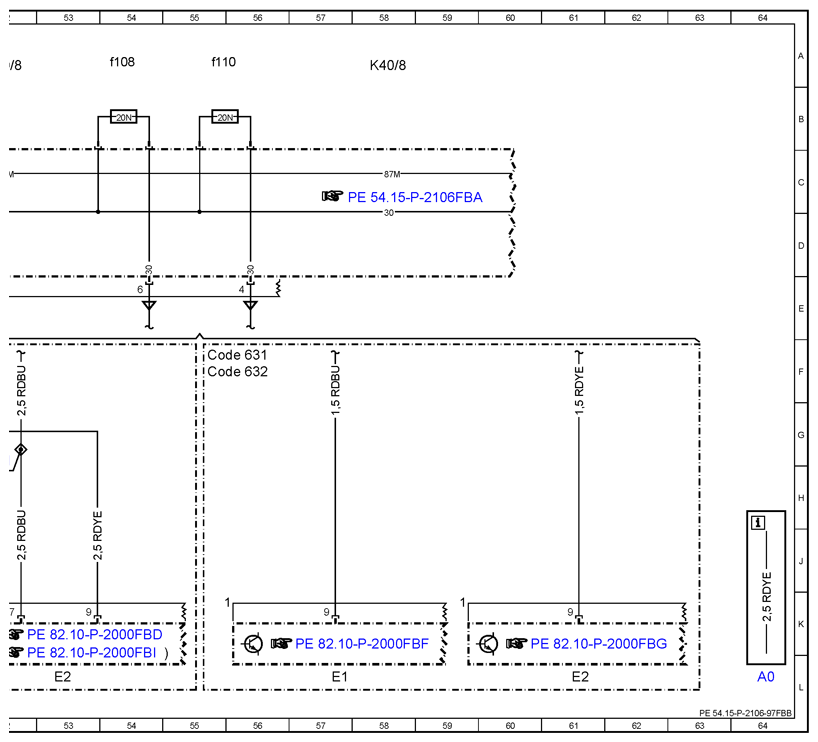

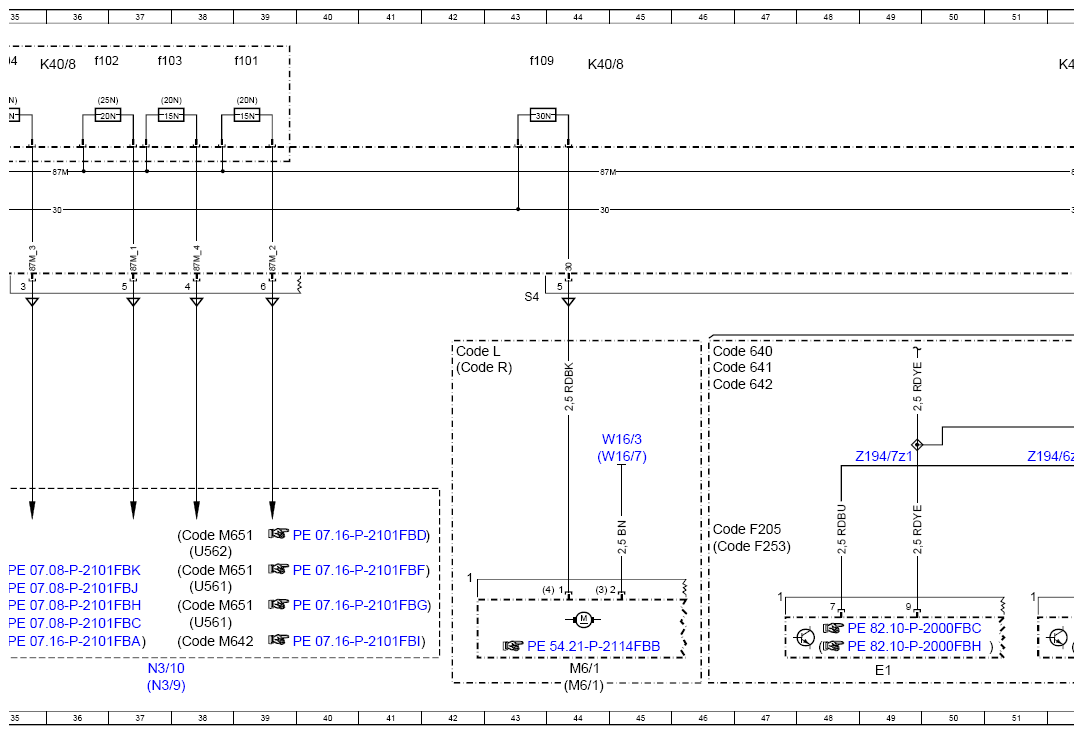

Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-P-2106-97FBB
Model 205 up to model year 2019 Fuse and relay box K40/8, Sheet 2 Model 253 (except 253.99) up to model year 2020 Fuse and relay box K40/8, Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| Code 427 | 7G-TRONIC PLUS automatic transmission | 5F |
| Code 631 | Static LED headlamp, left-hand traffic | 55F |
| Code 632 | Static LED headlamp, right-hand traffic | 55F |
| Code 640 | High Performance LED | 46F |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 46F |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 46F |
| Code F205 | MODEL SERIES 205 | 17F |
| Code F205 | MODEL SERIES 205 | 14F |
| Code F205 | MODEL SERIES 205 | 21F |
| Code F205 | MODEL SERIES 205 | 24F |
| Code F205 | MODEL SERIES 205 | 29F |
| Code F205 | MODEL SERIES 205 | 46J |
| Code F253 | MODEL SERIES 253 | 19F |
| Code F253 | MODEL SERIES 253 | 26F |
| Code F253 | MODEL SERIES 253 | 29F |
| Code F253 | MODEL SERIES 253 | 46J |
| Code L | LEFT-HAND DRIVE | 14G |
| Code L | LEFT-HAND DRIVE | 21G |
| Code L | LEFT-HAND DRIVE | 24G |
| Code L | LEFT-HAND DRIVE | 26G |
| Code L | LEFT-HAND DRIVE | 29G |
| Code L | LEFT-HAND DRIVE | 3F |
| Code L | LEFT-HAND DRIVE | 42F |
| Code M177 | SPARK-IGNITION ENGINE M177 | 33K |
| Code M177 | SPARK-IGNITION ENGINE M177 | 33A |
| Code M274 | SPARK-IGNITION ENGINE M274 | 29F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 26F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 29F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 33K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 33J |
| Code M276 | SPARK-IGNITION ENGINE M276 | 33K |
| Code M626 | DIESEL ENGINE OM626 | 33K |
| Code M642 | DIESEL ENGINE OM642 | 38K |
| Code M651 | DIESEL ENGINE OM651 | 38K |
| Code M651 | DIESEL ENGINE OM651 | 38J |
| Code M651 | DIESEL ENGINE OM651 | 38J |
| Code R | RIGHT-HAND DRIVE | 14G |
| Code R | RIGHT-HAND DRIVE | 21G |
| Code R | RIGHT-HAND DRIVE | 24G |
| Code R | RIGHT-HAND DRIVE | 26G |
| Code R | RIGHT-HAND DRIVE | 29G |
| Code R | RIGHT-HAND DRIVE | 3F |
| Code R | RIGHT-HAND DRIVE | 42F |
| E1 | Left front lamp unit | 49L |
| E1 | Left front lamp unit | 57L |
| E2 | Right front lamp unit | 53L |
| E2 | Right front lamp unit | 61L |
| F32/3 | Engine compartment prefuse box | 3L |
| K40/8 | Engine fuse and relay module | 12A |
| K40/8 | Engine fuse and relay module | 4A |
| K40/8 | Engine fuse and relay module | 20A |
| K40/8 | Engine fuse and relay module | 28A |
| K40/8 | Engine fuse and relay module | 36A |
| K40/8 | Engine fuse and relay module | 44A |
| K40/8 | Engine fuse and relay module | 52A |
| K40/8 | Engine fuse and relay module | 58A |
| K40/8f101 | Fuse 101 | 39A |
| K40/8f102 | Fuse 102 | 36A |
| K40/8f103 | Fuse 103 | 37A |
| K40/8f104 | Fuse 104 | 35A |
| K40/8f105 | Fuse 105 | 11A |
| K40/8f106 | Fuse 106 | 15A |
| K40/8f107 | Fuse 107 | 32A |
| K40/8f108 | Fuse 108 | 54A |
| K40/8f109 | Fuse 109 | 43A |
| K40/8f110 | Fuse 110 | 55A |
| K40/8kK | Oil pump relay | 7A |
| K40/8kM | Wiper park position heater relay | 13A |
| K40/8kP | Coolant pump relay | 21A |
| M6/1 | Wiper motor | 44L |
| M6/1 | Wiper motor | 44L |
| M75/11 | Electric coolant pump | 31L |
| N10/6 | Front SAM control unit | 8L |
| N3/10 | ME-SFI [ME] control unit | 37L |
| N3/9 | CDI control unit | 37L |
| N89 | Transmission oil auxiliary oil pump control unit | 11L |
| U561 | Valid for Delphi system | 38K |
| U561 | Valid for Delphi system | 38K |
| U562 | Valid for Bosch system | 38J |
| W16/3 | Left major assembly compartment ground point | 4H |
| W16/3 | Left major assembly compartment ground point | 16L |
| W16/3 | Left major assembly compartment ground point | 23L |
| W16/3 | Left major assembly compartment ground point | 25L |
| W16/3 | Left major assembly compartment ground point | 28L |
| W16/3 | Left major assembly compartment ground point | 45G |
| W16/7 | Right major assembly compartment electronics ground point | 4H |
| W16/7 | Right major assembly compartment electronics ground point | 16L |
| W16/7 | Right major assembly compartment electronics ground point | 23L |
| W16/7 | Right major assembly compartment electronics ground point | 25L |
| W16/7 | Right major assembly compartment electronics ground point | 45G |
| W2 | Right front ground point (at lamp unit) | 28L |
| W9 | Left front ground point (at lamp unit) | 18L |
| W9 | Left front ground point (at lamp unit) | 20L |
| X244/13 | Left vehicle-end busbar stud 3 | 31G |
| X244/14 | Right vehicle-end busbar stud 3 | 31G |
| X244/15 | Left engine-end busbar stud 3 | 31J |
| X244/16 | Right engine-end busbar stud 3 | 31H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 11H |
| Z194/6z1 | Left position lamp connector sleeve | 52G |
| Z194/7z1 | Right position lamp connector sleeve | 49G |
| Z6/117z1 | Left front ground point connector sleeve (on lamp unit) | 20H |
| Z6/117z1 | Left front ground point connector sleeve (on lamp unit) | 18H |
| Z6/119z1 | Left engine ground connection connector sleeve | 22H |
| Z6/120z1 | Right engine ground connection connector sleeve | 22H |
