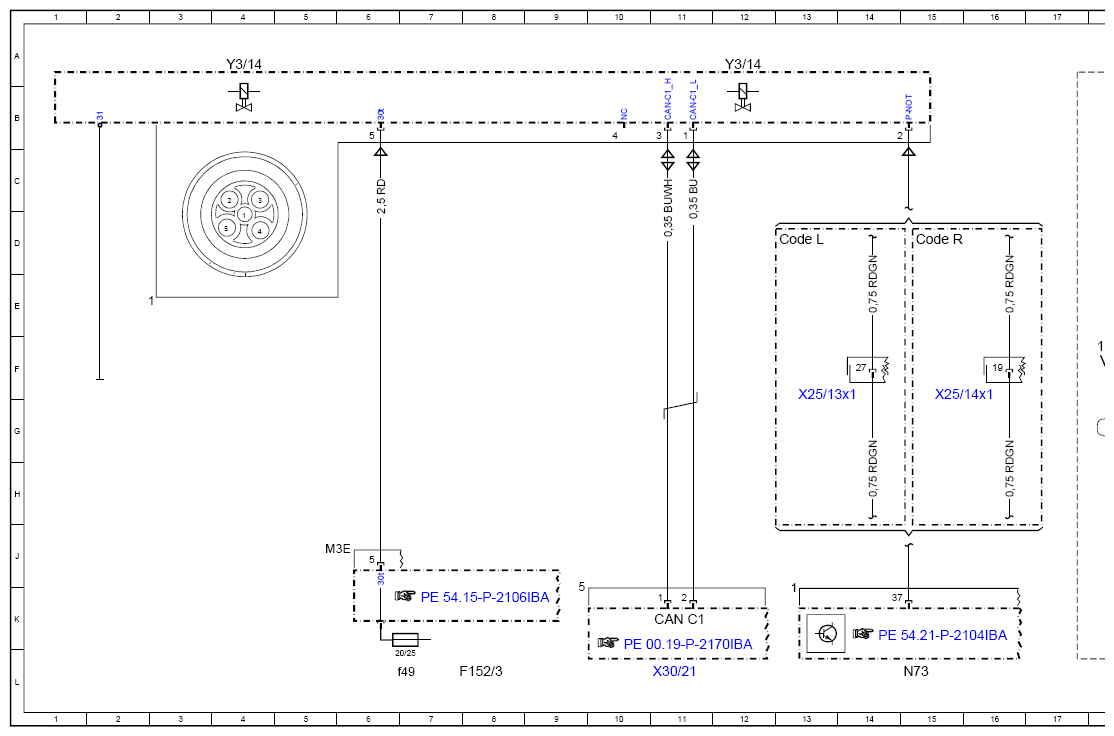

Wiring Diagram For Fully Integrated Transmission Control Unit For Dual Clutch Transmission - PE27.19-P-2105-97IBA
Transmission 724.0 in model 177
Controller unit Y3/14
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| CAN C1 | Drive train CAN | 11K |
| Code L | LEFT-HAND DRIVE | 13D |
| Code R | RIGHT-HAND DRIVE | 15D |
| F152/3 | Engine compartment fuse and relay module | 8L |
| F152/3f49 | Fuse 49 | 7L |
| N73 | Electronic ignition switch control unit | 15L |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 13F |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 16F |
| X30/21 | Drive train CAN (CAN C1) potential distributor | 11L |

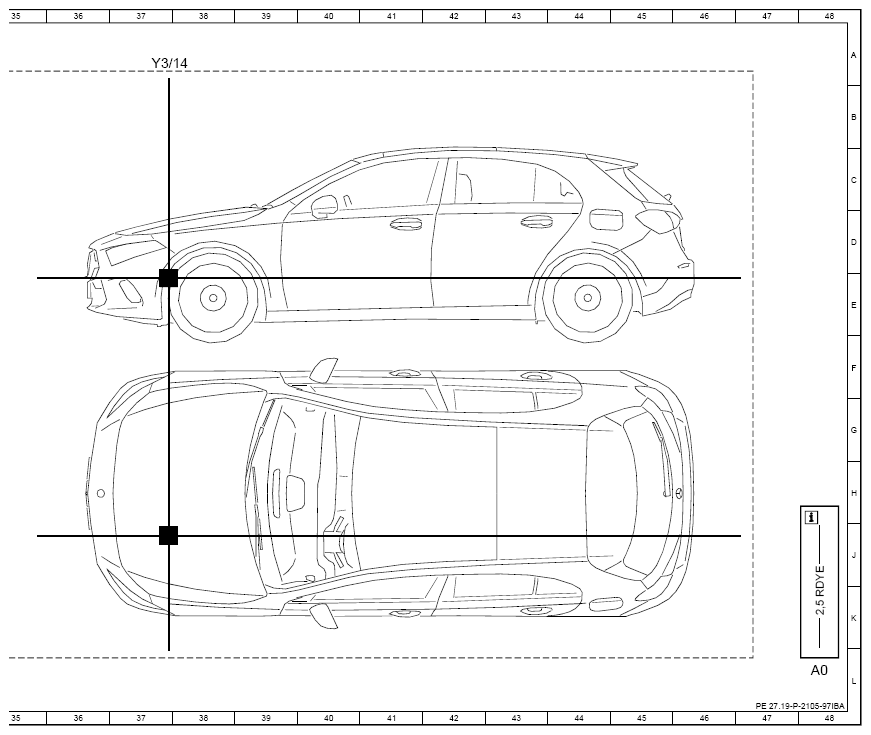

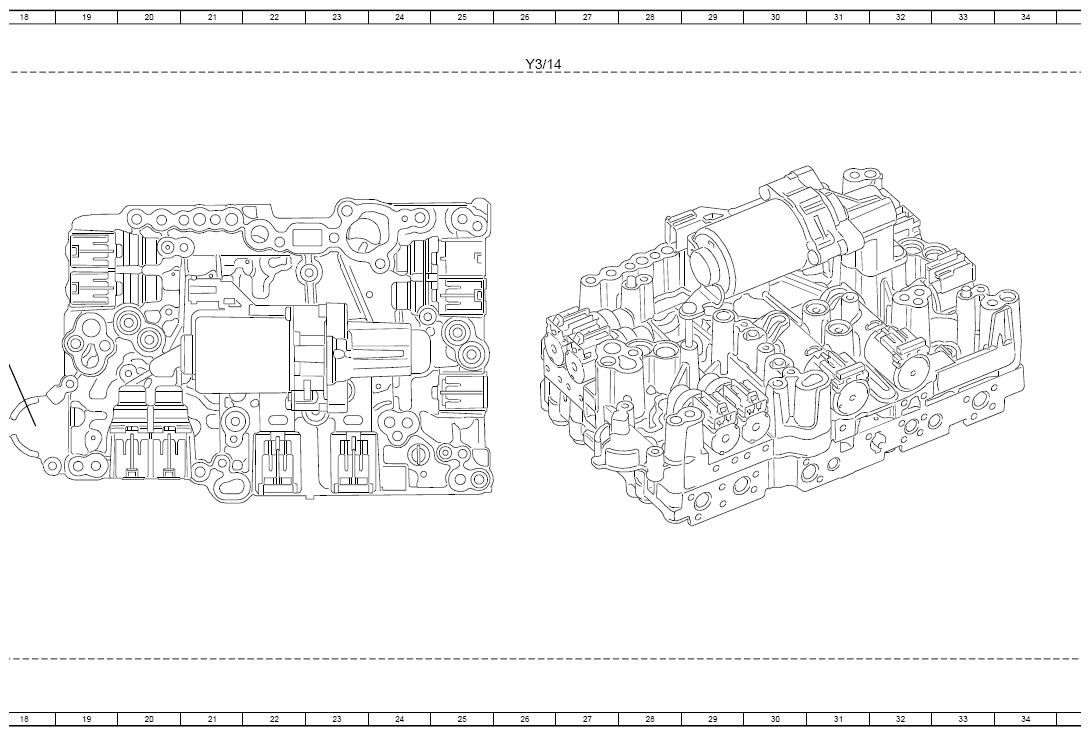

| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 4A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 12A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 26A |
| Y3/14 | Dual clutch transmission fully integrated transmission control electrohydraulic controller unit | 37A |
