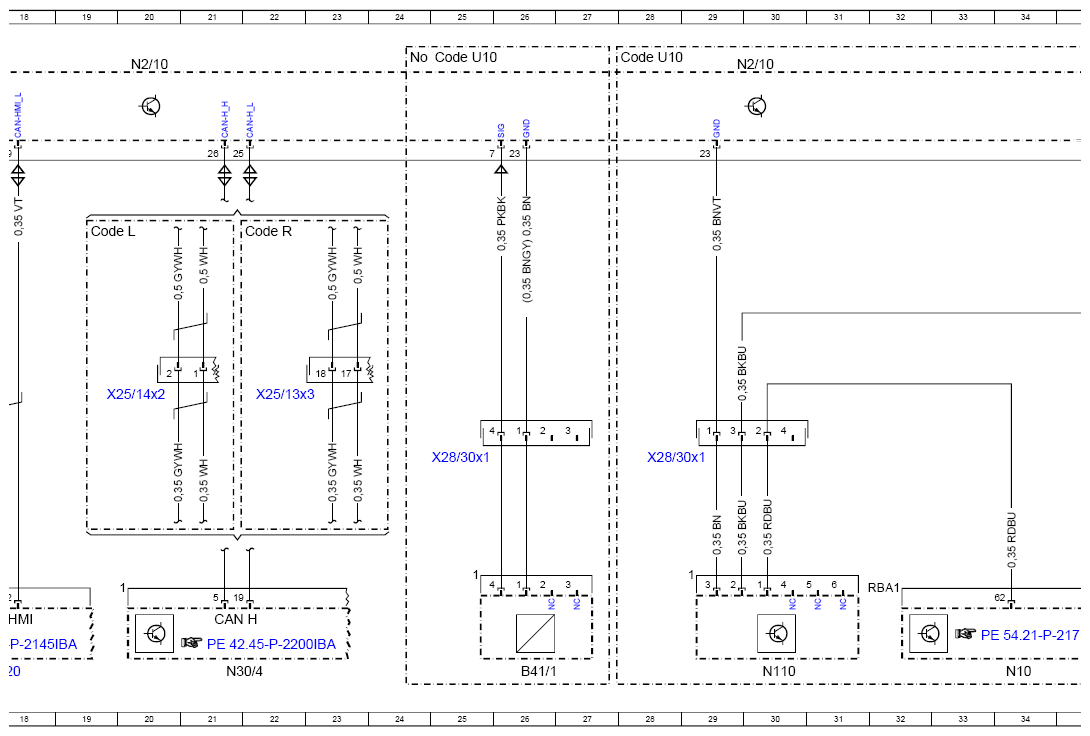

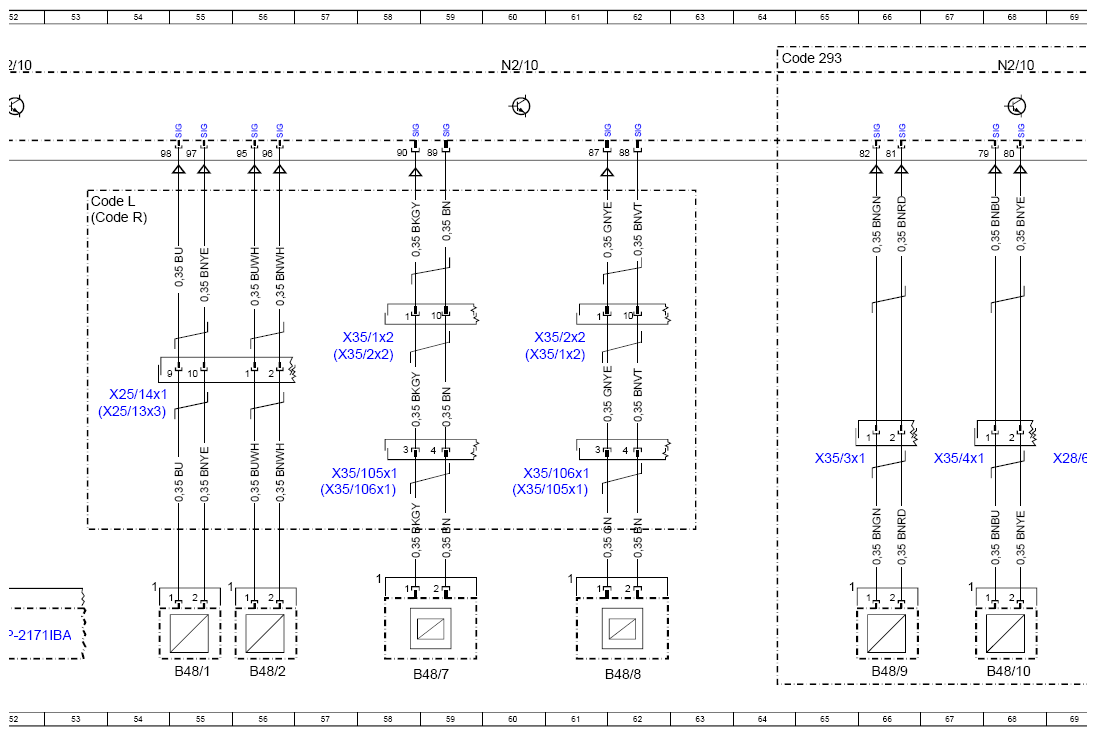

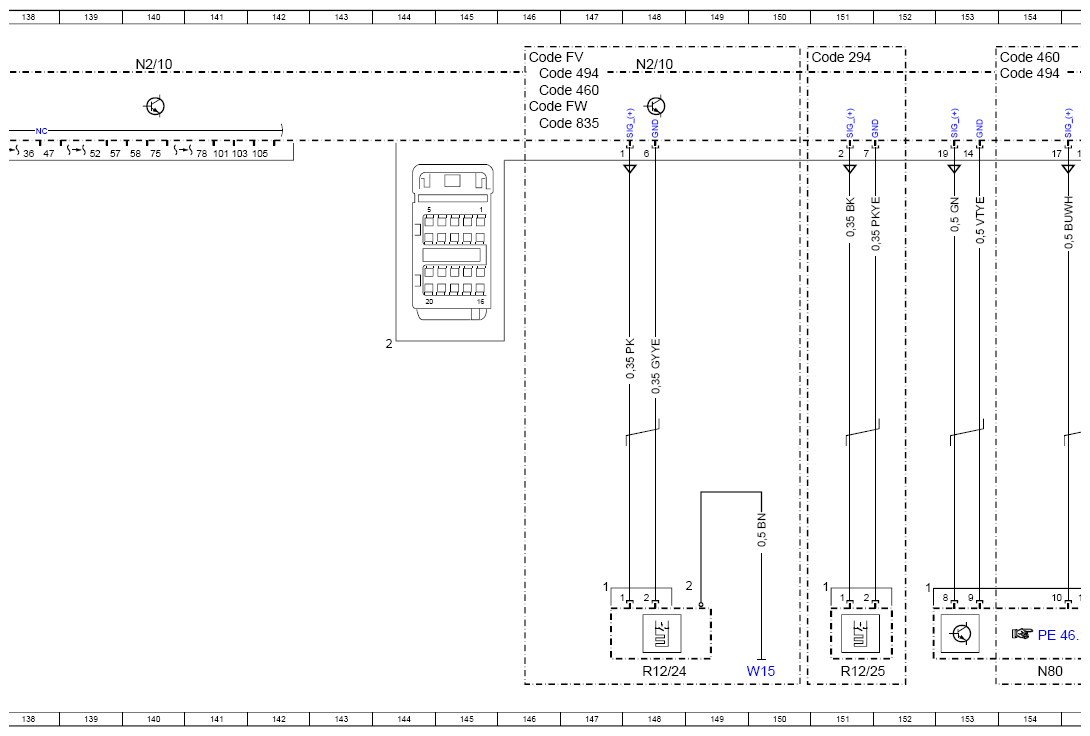

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97IBA
Model 177

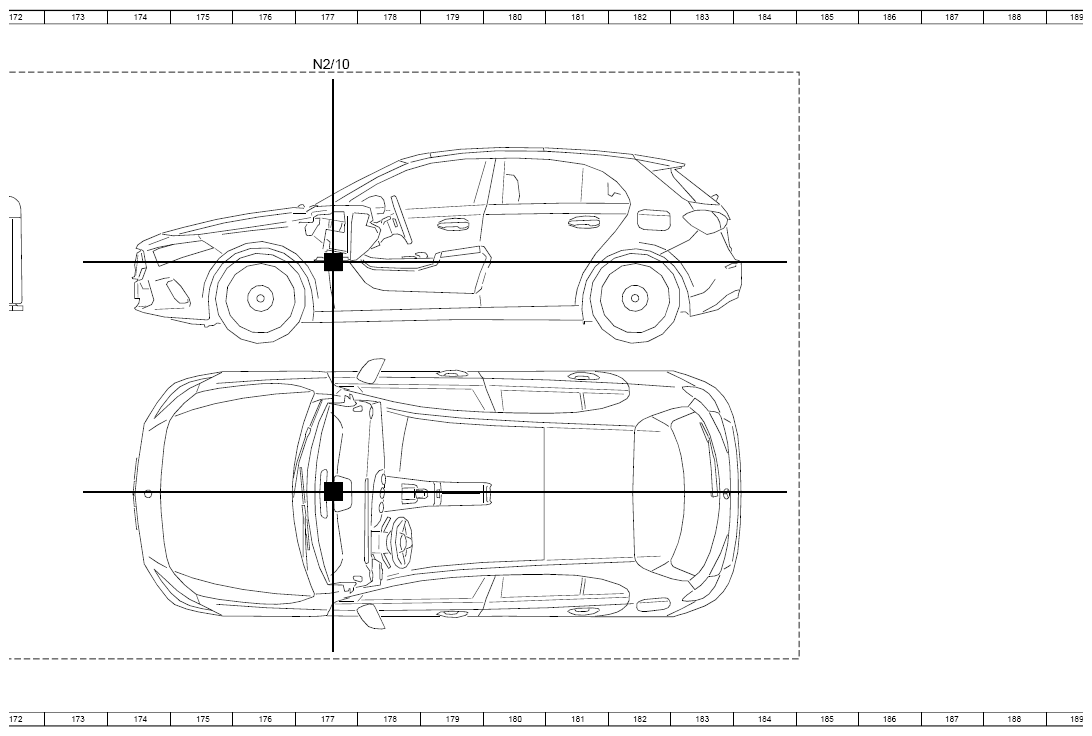

Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 192L |

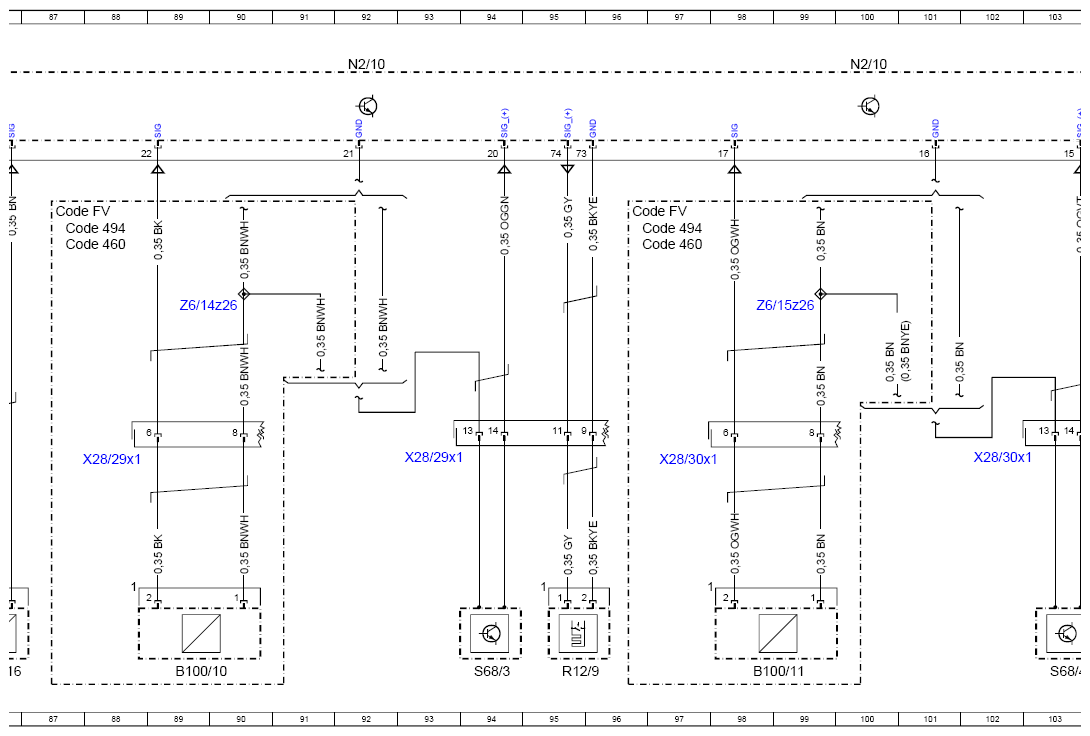

| B100/10 | Driver seat position Hall sensor | 89L |
| B100/11 | Front passenger seat position Hall sensor | 98L |
| B151/1 | Left front bumper pedestrian protection sensor | 78L |
| B151/3 | Right front bumper pedestrian protection sensor | 77L |
| B41/1 | Front passenger seat occupied recognition | 26L |
| B48/1 | Left frontal acceleration sensor | 55L |
| B48/10 | Right rear door pressure sensor | 68L |
| B48/15 | Left B-pillar body acceleration sensor | 85L |
| B48/16 | Right B-pillar body acceleration sensor | 86L |
| B48/2 | Right frontal acceleration sensor | 56L |
| B48/7 | Driver door pressure sensor | 59L |
| B48/8 | Front passenger door pressure sensor | 62L |
| B48/9 | Left rear door pressure sensor | 66L |
| CAN H | Vehicle dynamics CAN | 21K |
| CAN HMI | User interface CAN | 17K |
| Code 270 | GPS antenna | 40F |
| Code 293 | Side airbags in the rear | 64A |
| Code 294 | Knee airbag | 150A |
| Code 299 | PRE-SAFE® system | 129A |
| Code 2U8 | Alternative refrigerant | 115A |
| Code 362 | HERMES LTE | 36F |
| Code 460 | Canada version | 87D |
| Code 460 | Canada version | 96D |
| Code 460 | Canada version | 129B |
| Code 460 | Canada version | 146B |
| Code 460 | Canada version | 153A |
| Code 460 | Canada version | 158A |
| Code 494 | USA version | 87D |
| Code 494 | USA version | 96D |
| Code 494 | USA version | 129B |
| Code 494 | USA version | 146A |
| Code 494 | USA version | 153A |
| Code 494 | USA version | 158A |
| Code 545 | Connect 5 (NTG6) | 40F |
| Code 835 | Additional parts for South Korea vehicles | 146B |
| Code B01 | 48V technology | 124A |
| Code FV | LONG SEDAN | 87D |
| Code FV | LONG SEDAN | 96D |
| Code FV | LONG SEDAN | 128A |
| Code FV | LONG SEDAN | 146A |
| Code FW | SEDAN | 146B |
| Code FZ | SPECIAL VERSION | 158B |
| Code L | LEFT-HAND DRIVE | 19D |
| Code L | LEFT-HAND DRIVE | 53C |
| Code L | LEFT-HAND DRIVE | 74D |
| Code L | LEFT-HAND DRIVE | 115D |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 45J |
| Code M139 | Inline 4-cylinder SPARK-IGNITION ENGINE M139 - AMG | 115B |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 45J |
| Code M260 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M260 | 115A |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 45K |
| Code M282 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M282 | 115B |
| Code M608 | 4-CYLINDER INLINE DIESEL ENGINE OM608 | 45K |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 45K |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 133J |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 119A |
| Code R | RIGHT-HAND DRIVE | 22D |
| Code R | RIGHT-HAND DRIVE | 79D |
| Code R | RIGHT-HAND DRIVE | 117D |
| Code R | RIGHT-HAND DRIVE | 53D |
| Code U10 | Automatic front passenger airbag shutoff | 28A |
| Code U10 | Automatic front passenger airbag shutoff | 25A |
| Code U60 | Active engine hood (pedestrian protection) | 74A |

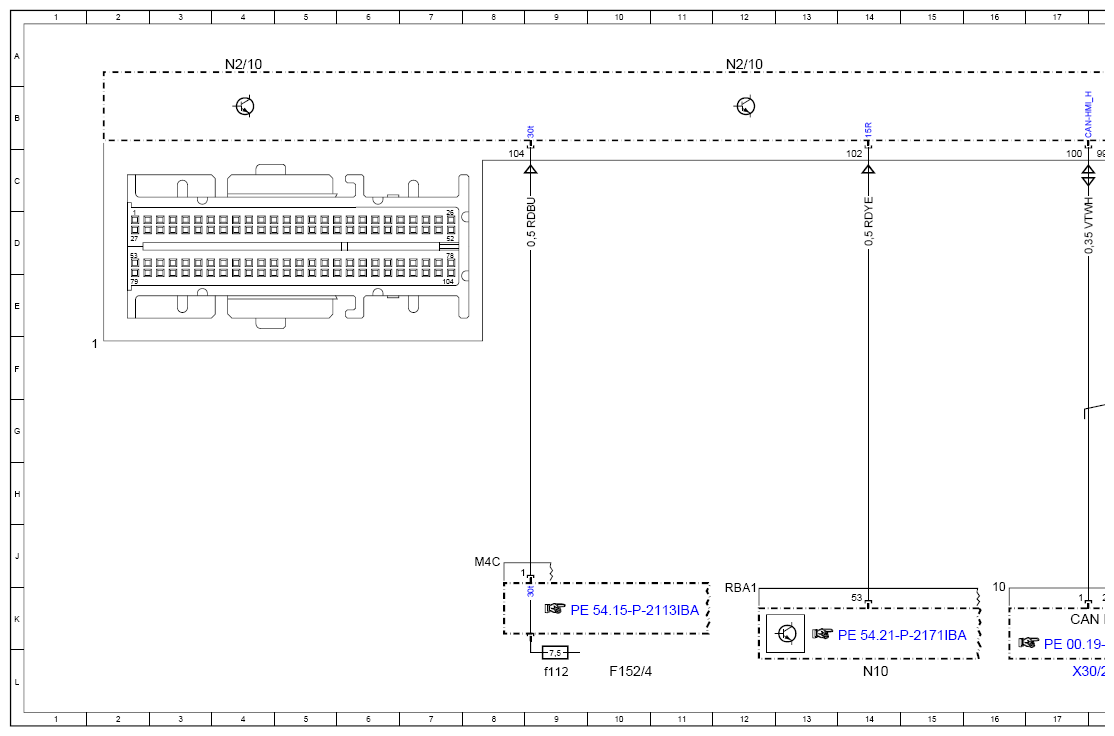

| F152/4 | Vehicle interior fuse and relay module | 10L |
| F152/4f112 | Fuse 112 | 9L |
| F39 | Battery terminal pyrofuse | 134L |

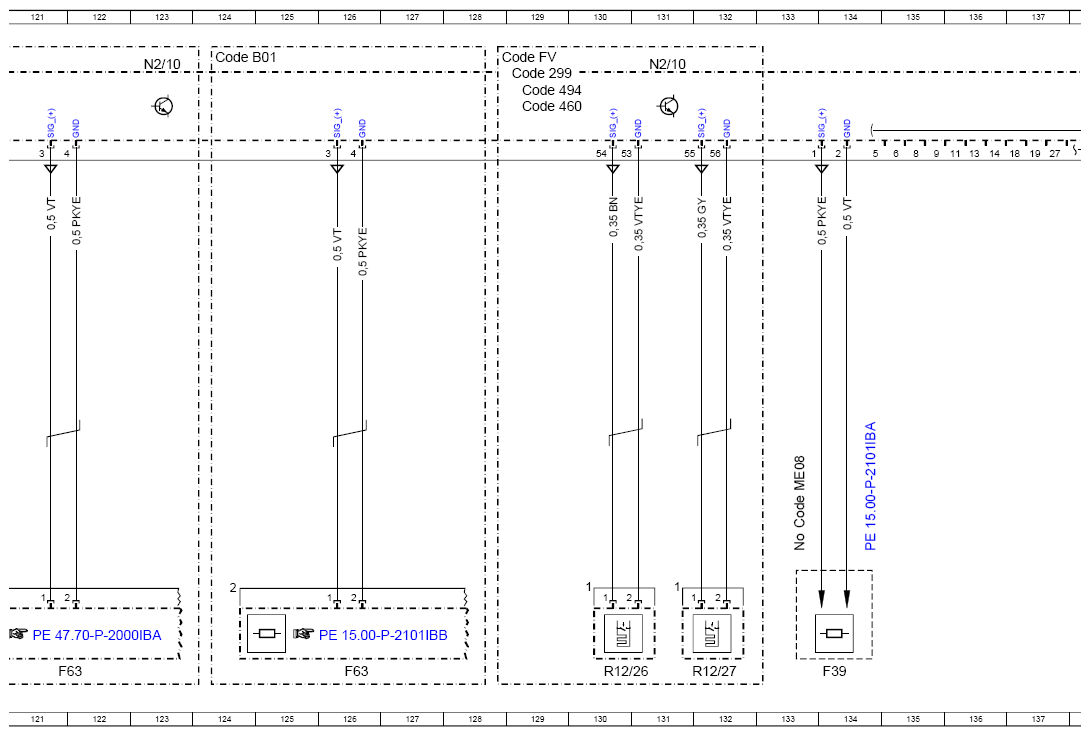

| F63 | Pyrofuse | 121L |
| F63 | Pyrofuse | 126L |
| LIN E2 | Seat occupied recognition LIN | 38K |
| LIN E2 | Seat occupied recognition LIN | 42K |
| N10 | Central control module | 14L |
| N10 | Central control module | 34L |
| N10 | Central control module | 51L |
| N110 | Weight Sensing System (WSS) control unit | 30L |

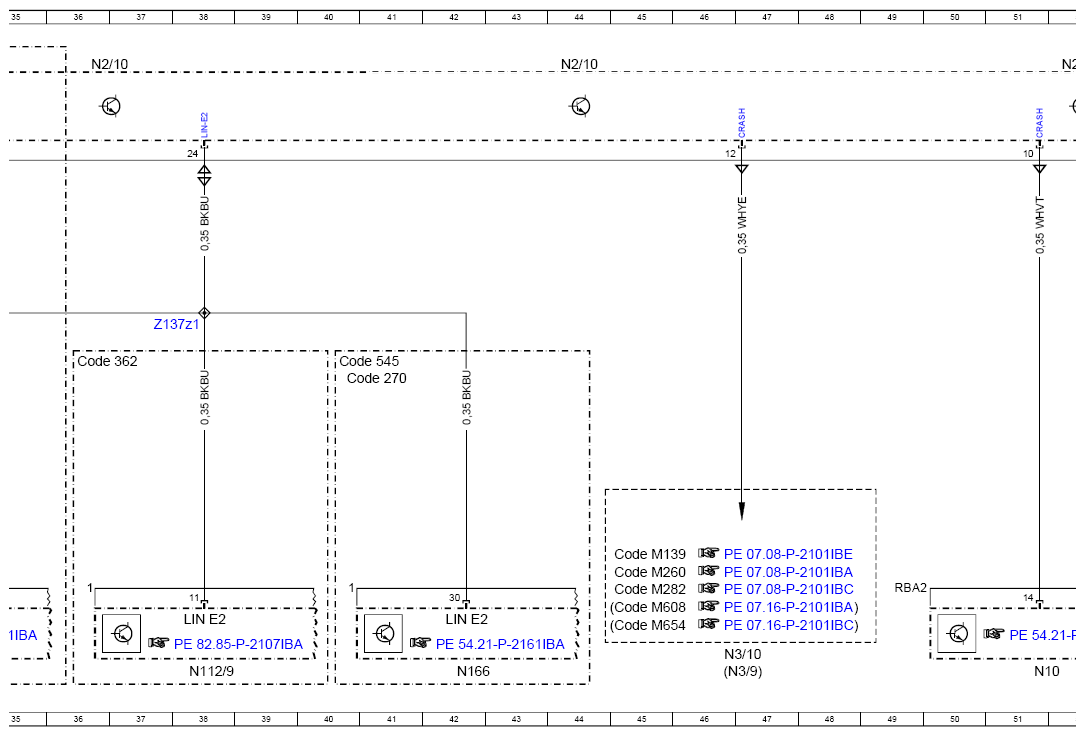

| N112/9 | HERMES control unit | 38L |
| N166 | Head unit/instrument cluster control unit | 42L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 30A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 92A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 117A |
| N2/10 | Supplemental restraint system control unit | 131A |
| N2/10 | Supplemental restraint system control unit | 140A |
| N2/10 | Supplemental restraint system control unit | 156A |
| N2/10 | Supplemental restraint system control unit | 169A |
| N2/10 | Supplemental restraint system control unit | 177A |
| N2/10 | Supplemental restraint system control unit | 148A |
| N2/10 | Supplemental restraint system control unit | 123A |
| N2/10 | Supplemental restraint system control unit | 164A |
| N3/10 | ME-SFI [ME] control unit | 46L |
| N3/9 | CDI control unit | 46L |
| N30/4 | Electronic Stability Program control unit | 21L |
| N80 | Steering column module control unit | 154L |

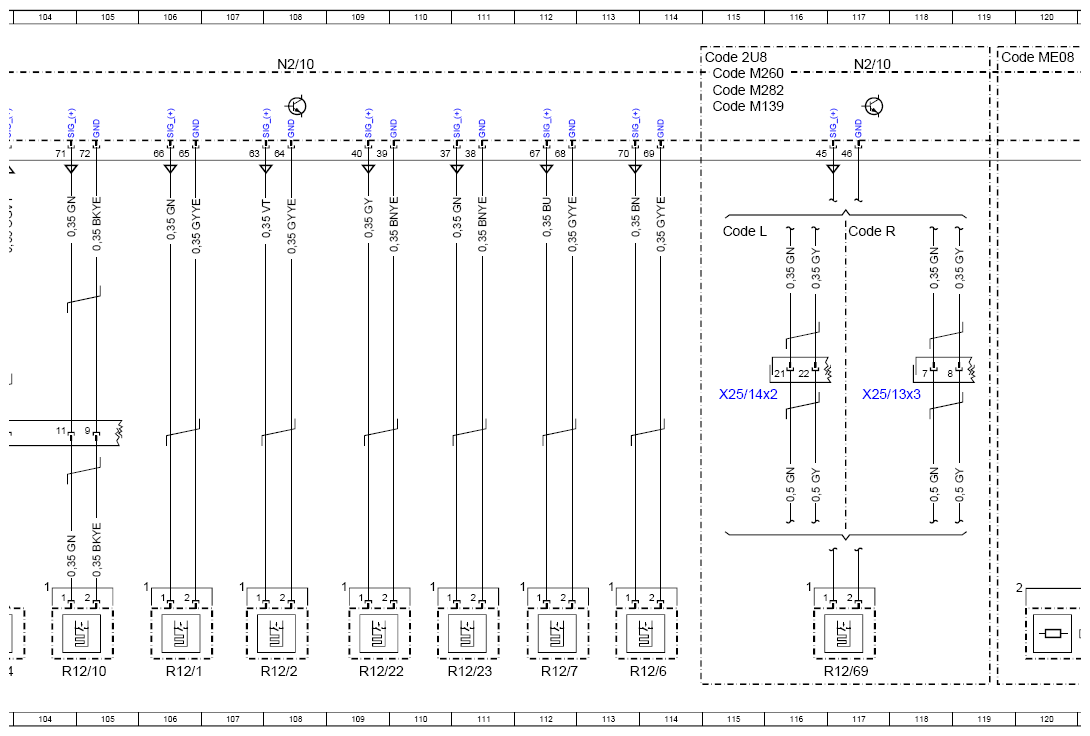

| R12/1 | Driver ETR [GUS] squib | 106L |
| R12/10 | Front passenger side airbag squib | 104L |

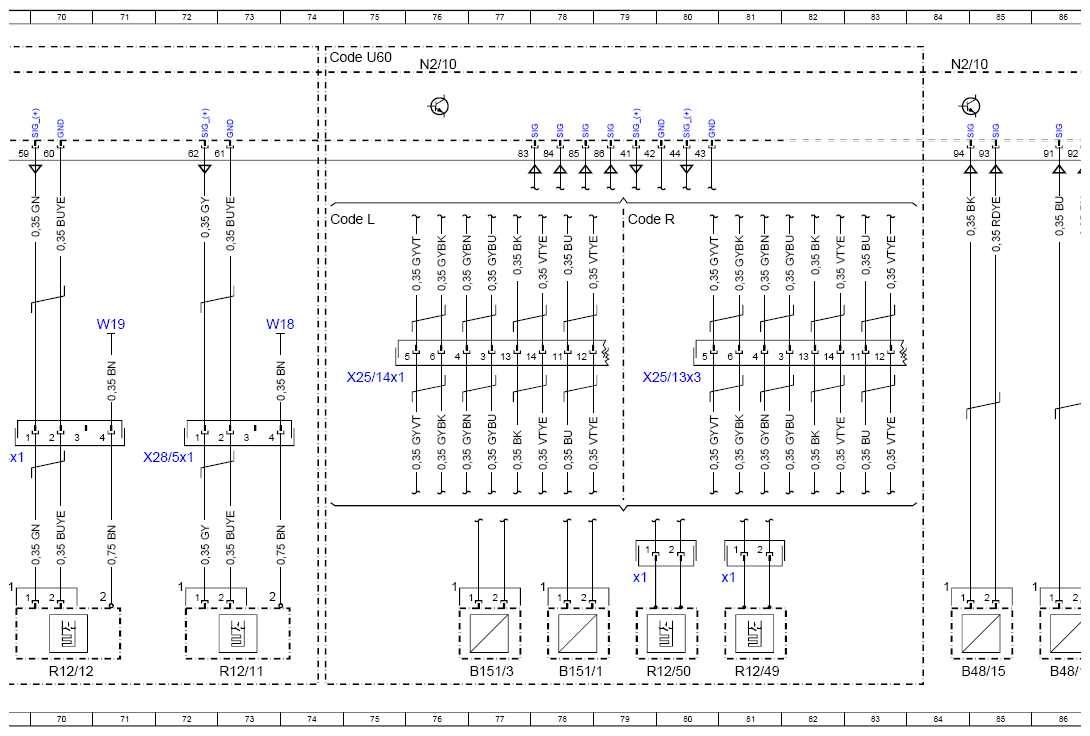

| R12/11 | Left rear side airbag squib | 73L |
| R12/12 | Right rear side airbag squib | 70L |
| R12/2 | Front passenger ETR [GUS] squib | 108L |
| R12/22 | Left window airbag squib | 109L |
| R12/23 | Right window airbag squib | 111L |
| R12/24 | Front passenger knee airbag squib | 148L |
| R12/25 | Driver knee airbag squib | 151L |
| R12/26 | Front passenger belt force limiter | 130L |
| R12/27 | Driver belt force limiter | 132L |

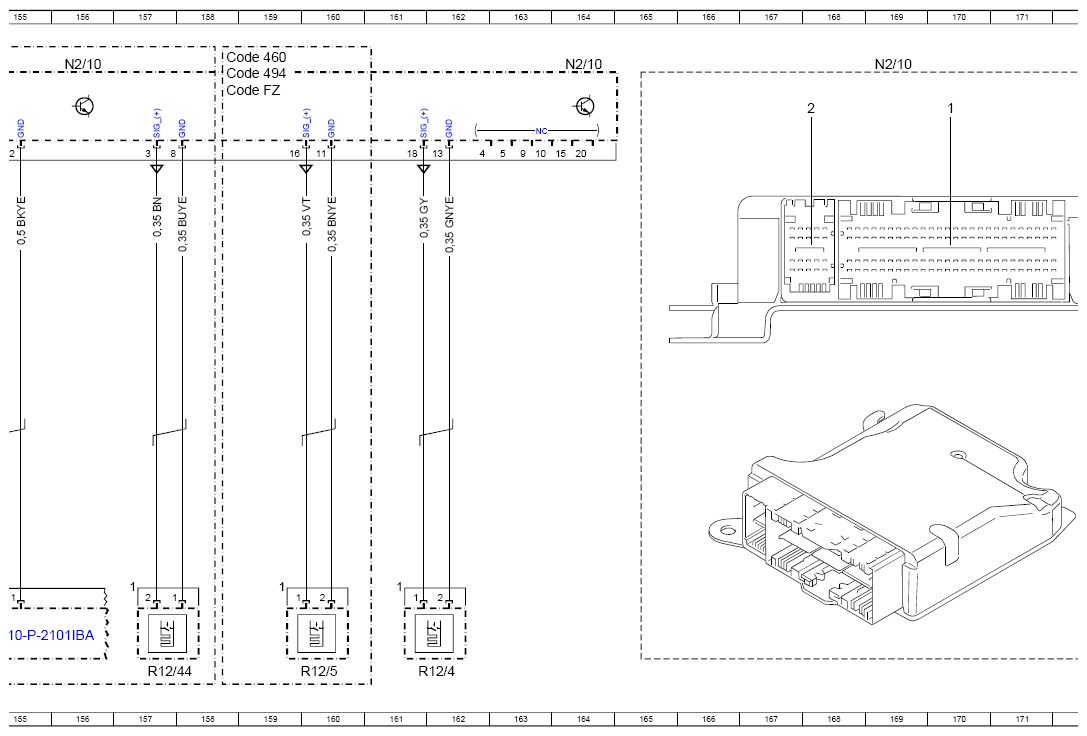

| R12/4 | Front passenger airbag squib 1 | 161L |
| R12/44 | Front passenger airbag bleed valve squib | 157L |
| R12/49 | Left active engine hood squib | 81L |
| R12/49x1 | Left active engine hood squib electrical connector | 81J |
| R12/5 | Front passenger airbag squib 2 | 160L |
| R12/50 | Right active engine hood squib | 80L |
| R12/50x1 | Right active engine hood squib electrical connector | 79J |
| R12/6 | Left rear emergency tensioning retractor squib | 113L |
| R12/69 | Refrigerant inerting squib | 117L |
| R12/7 | Right rear emergency tensioning retractor squib | 112L |
| R12/9 | Driver side airbag squib | 95L |
| S68/3 | Driver seat belt buckle switch | 94L |
| S68/4 | Front passenger seat belt buckle switch | 103L |
| W15 | Right front footwell ground point | 150L |
| W18 | Left front seat crossmember ground point | 73E |
| W19 | Right front seat crossmember ground point | 71E |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 80F |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 22F |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 118F |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 54G |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 75F |
| X25/14x1 | Right engine compartment/vehicle interior electrical connector | 54F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 20F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 115F |
| X28/29x1 | Interior wiring harness/driver"s seat electrical connector | 88H |
| X28/29x1 | Interior wiring harness/driver"s seat electrical connector | 93H |
| X28/30x1 | Interior wiring harness/front passenger seat electrical connector | 28H |
| X28/30x1 | Interior wiring harness/front passenger seat electrical connector | 25H |
| X28/30x1 | Interior wiring harness/front passenger seat electrical connector | 97H |
| X28/30x1 | Interior wiring harness/front passenger seat electrical connector | 102H |
| X28/5x1 | Left rear seat airbag electrical connector | 72H |
| X28/6x1 | Right rear seat airbag electrical connector | 69H |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 17L |
| X35/105x1 | Driver door module electrical connector | 58H |
| X35/105x1 | Driver door module electrical connector | 61H |
| X35/106x1 | Passenger door module electrical connector | 58H |
| X35/106x1 | Passenger door module electrical connector | 61H |
| X35/1x2 | Driver door electrical connector | 58F |
| X35/1x2 | Driver door electrical connector | 61F |
| X35/2x2 | Front passenger door electrical connector | 58F |
| X35/2x2 | Front passenger door electrical connector | 61F |
| X35/3x1 | Left rear door electrical connector | 65H |
| X35/4x1 | Right rear door electrical connector | 67H |
| Z137z1 | LIN E2 connector sleeve | 38E |
| Z6/14z26 | Ground connection connector sleeve | 89E |
| Z6/15z26 | Ground connection connector sleeve | 99E |
