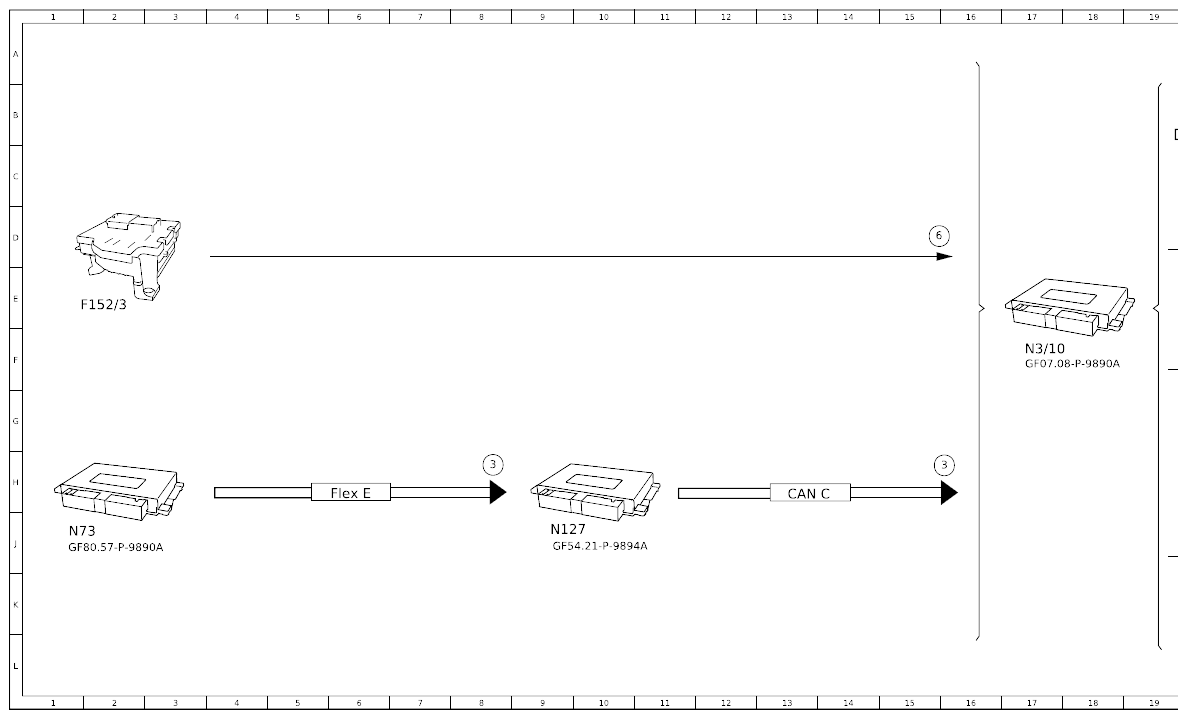

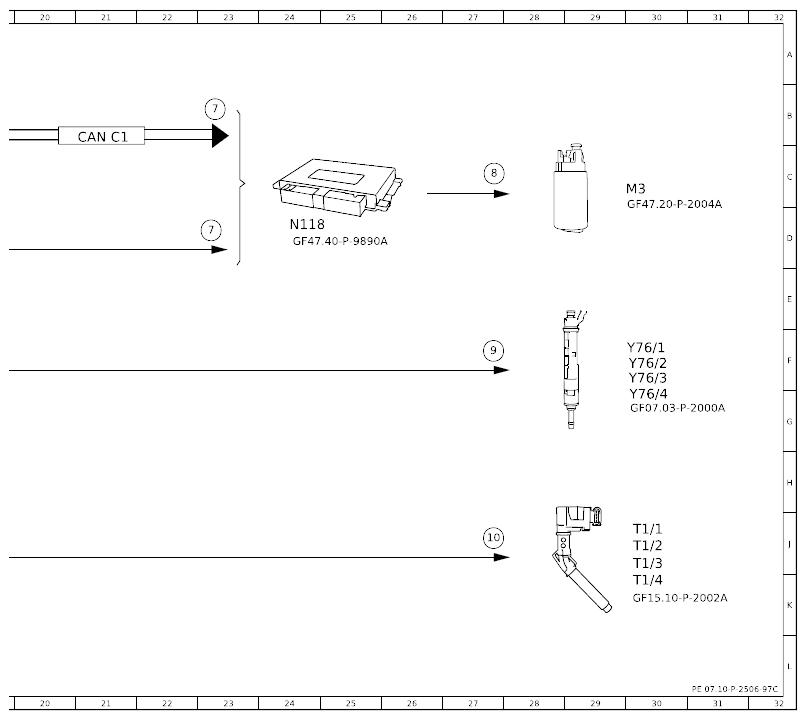

Function Schematic For Ignition OFF - PE07.10-P-2506-97C
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Engine 260, 282 in model 118, 177, 247
Engine 264 in model 167
| Code: | Designation: | Position: |
|---|---|---|
| 10 | Ignition coils, actuation | 27J |
| 3 | Circuit 15, status OFF | 8H |
| 3 | Circuit 15, status OFF | 16H |
| 6 | Circuit 87, status | 15D |
| 7 | Fuel pump, request OFF | 23B |
| 7 | Fuel pump, request OFF | 23D |
| 8 | Fuel pump, actuation | 27C |
| 9 | Fuel injectors, actuation | 27F |
| CAN C | Engine CAN | 13H |
| CAN C1 | Drive train CAN | 21B |
| F152/3 | Engine compartment fuse and relay module | 2E |
| Flex E | Chassis FlexRay | 6H |
| M3 | Fuel pump (FP) | 30C |
| N118 | Fuel pump control unit | 24D |
| N127 | Drivetrain control unit | 9J |
| N3/10 | ME-SFI [ME] control unit | 17F |
| N73 | Electronic ignition switch control unit | 1J |
| T1/1 | Cylinder 1 ignition coil | 30J |
| T1/2 | Cylinder 2 ignition coil | 30J |
| T1/3 | Cylinder 3 ignition coil | 30J |
| T1/4 | Cylinder 4 ignition coil | 30K |
| Y76/1 | Cylinder 1 fuel injector | 30F |
| Y76/2 | Cylinder 2 fuel injector | 30F |
| Y76/3 | Cylinder 3 fuel injector | 30F |
| Y76/4 | Cylinder 4 fuel injector | 30G |
