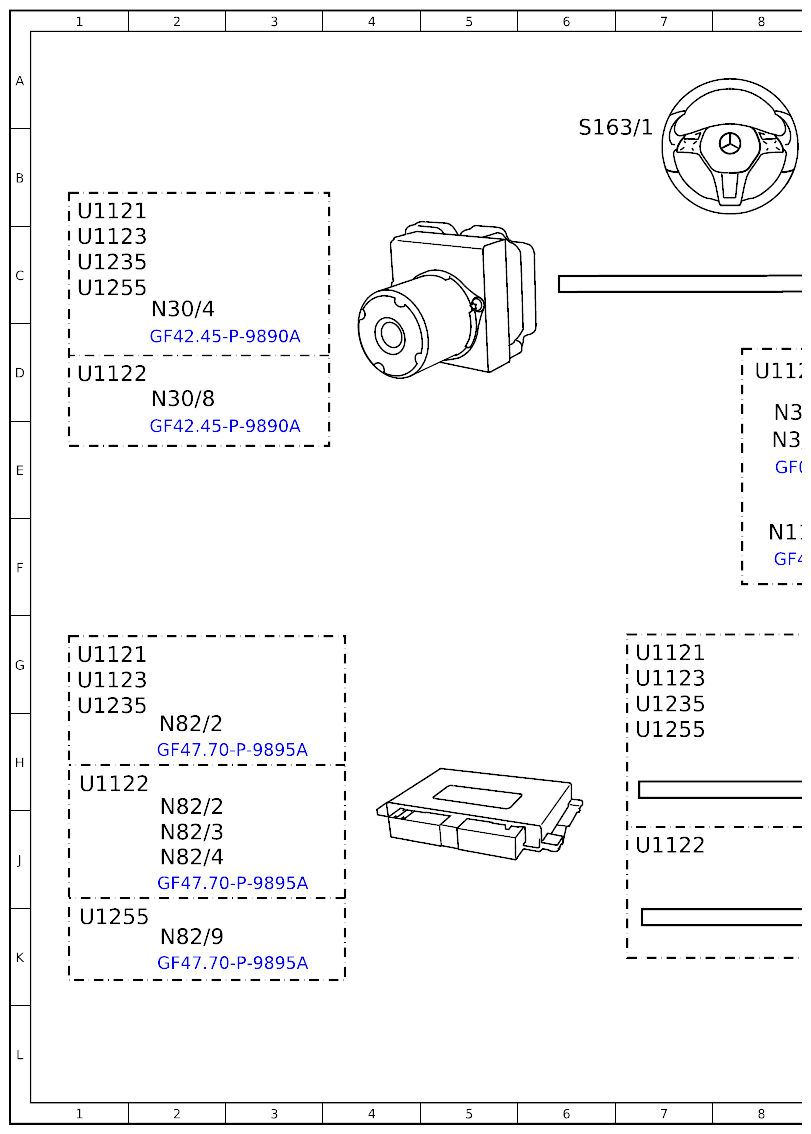

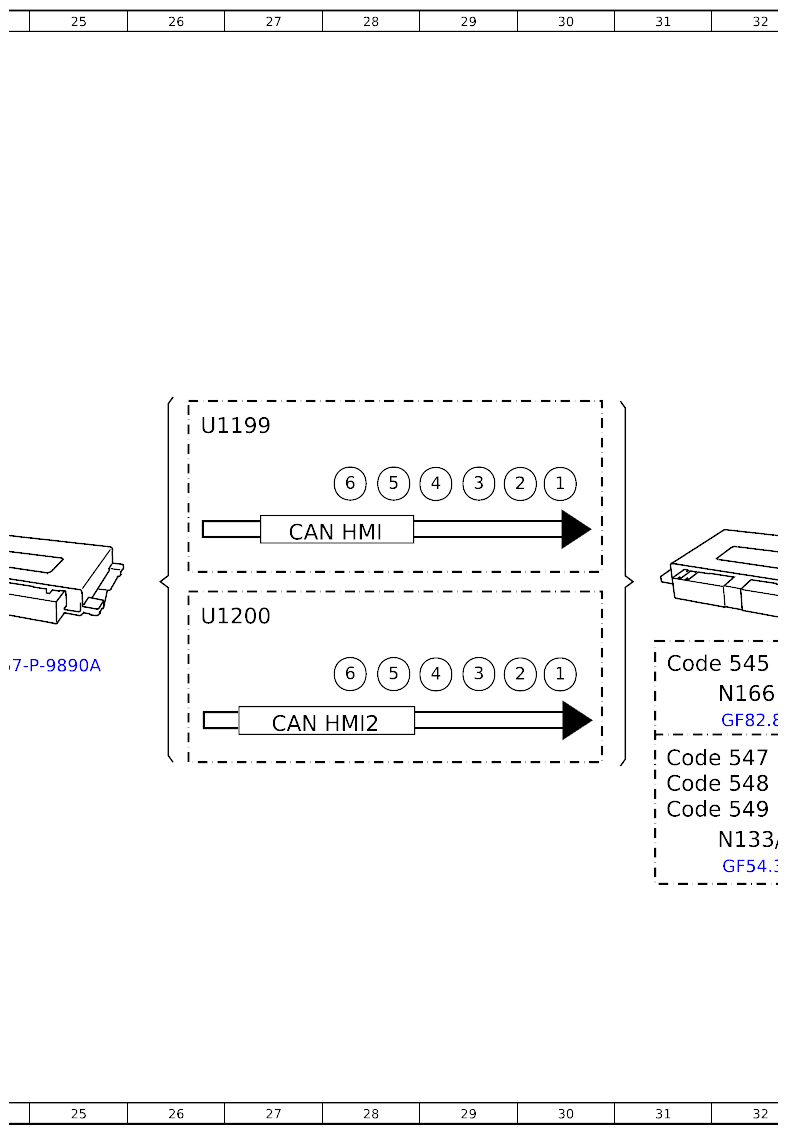

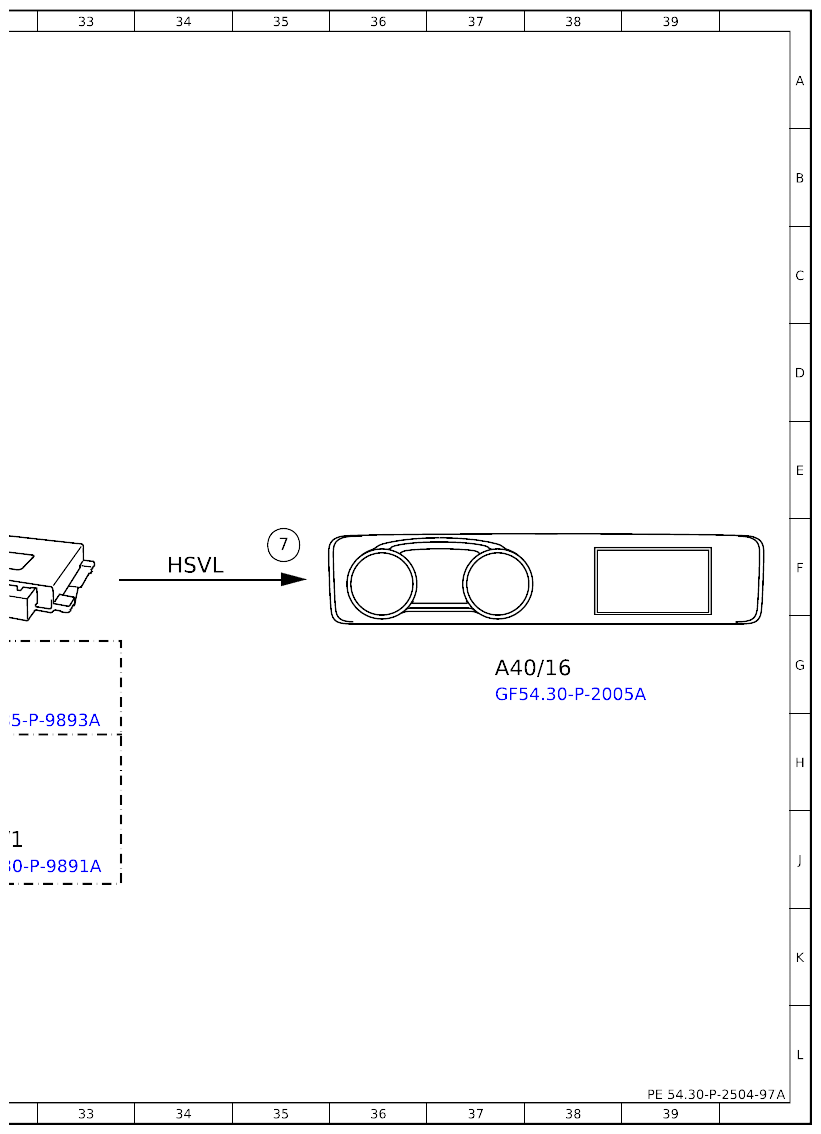

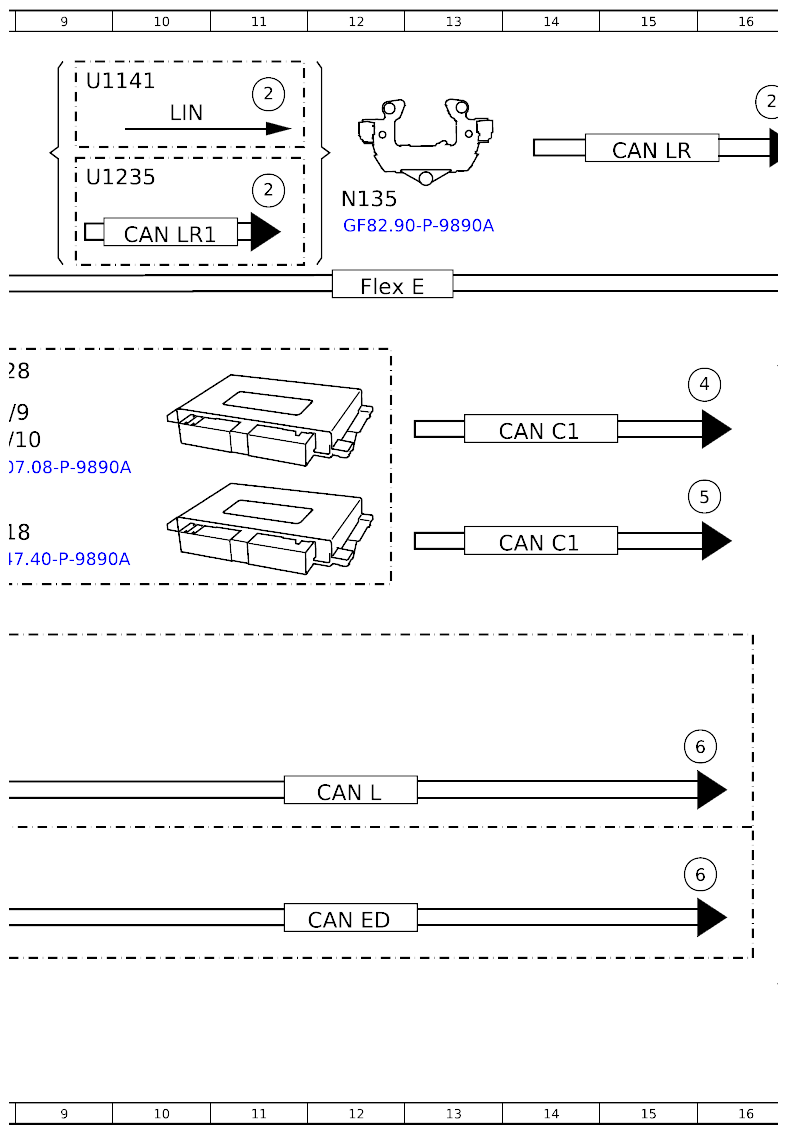

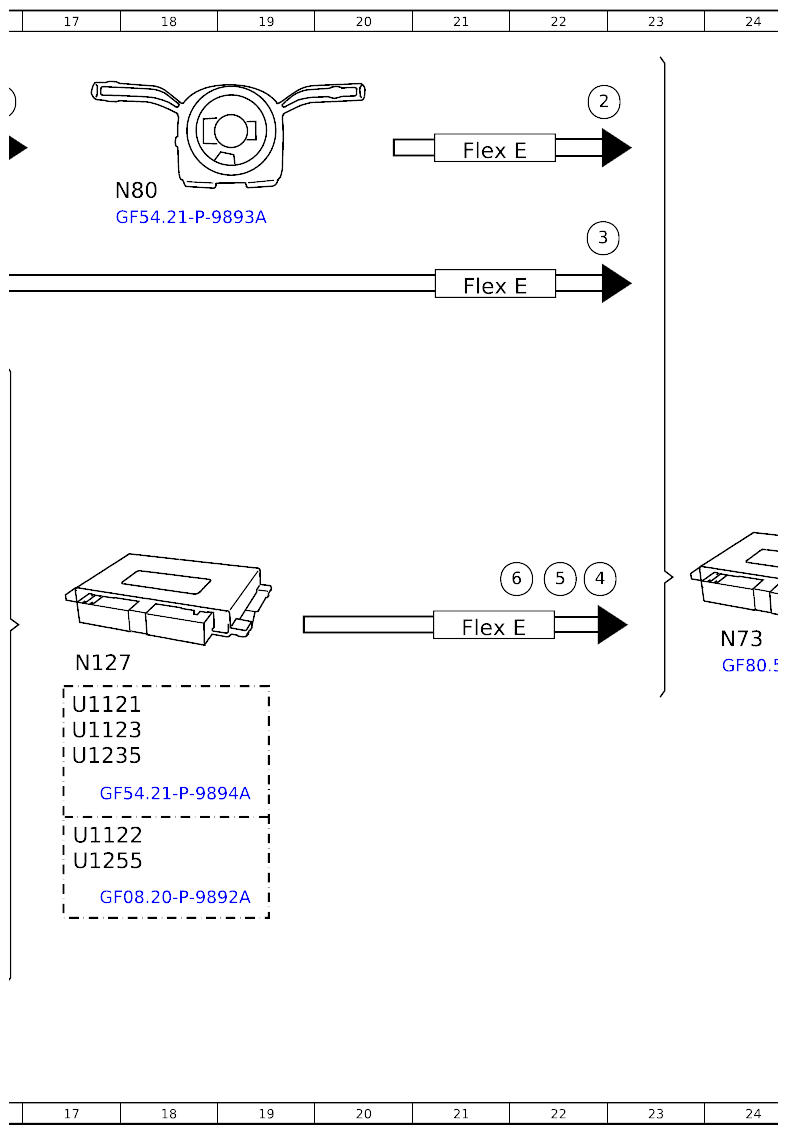

Function Schematic For Displaying Trip Information In Instrument Cluster Display - PE54.30-P-2504-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 167, 177, 247, 293
Model 213, 238, 257, 290 as of model year 2021
Model 243
| Code: | Designation: | Position: |
|---|---|---|
| A40/16 | Head unit/instrument cluster display cluster | 37G |
| Code 545 | Connect 5 (NTG6) | 31G |
| Code 547 | Connect 20 Entry (NTG6) | 31H |
| Code 548 | Connect 20 MID (NTG6) | 31H |
| Code 549 | Connect 20 HIGH (NTG6) | 31J |
| HSVL | High-speed video link | 34F |
| N3/9 | CDI control unit | 8D |
| N3/10 | Engine management control unit | 8E |
| N30/4 | Electronic Stability Program (ESP®) control unit | 2C |
| N30/8 | Regenerative braking system control unit | 2D |
| N73 | EIS [EZS] control unit | 24G |
| N80 | Steering column module | 18B |
| N82/2 | Battery management system control unit | 2H |
| N82/2 | Battery management system control unit | 2J |
| N82/3 | Battery management system control unit | 2J |
| N82/4 | Battery management system control unit | 2J |
| N82/9 | Battery management system control unit | 2K |
| N118 | Fuel pump control unit | 8F |
| N127 | Drivetrain control unit | 17G |
| N133/1 | Instrument cluster control unit | 32J |
| N135 | Steering wheel electronics | 12B |
| N166 | Head unit/instrument cluster control unit | 32G |
| S163/1 | Instrument cluster multifunction steering wheel button group | 6B |
| U1121 | Valid for model 167 | 1B |
| U1121 | Valid for model 167 | 1G |
| U1121 | Valid for model 167 | 17G |
| U1121 | Valid for model 167 | 7G |
| U1122 | Valid for model 293 | 1D |
| U1122 | Valid for model 293 | 1H |
| U1122 | Valid for model 293 | 17J |
| U1122 | Valid for model 293 | 7J |
| U1123 | Valid for model 118, 177, 247 | 1C |
| U1123 | Valid for model 118, 177, 247 | 1G |
| U1123 | Valid for model 118, 177, 247 | 17H |
| U1123 | Valid for model 118, 177, 247 | 7G |
| U1128 | Valid for combustion engine | 8D |
| U1141 | Valid except model 213, 238, 257, 290 | 9A |
| U1199 | Valid for vehicles up to facelift | 26E |
| U1200 | Valid for vehicles as of facelift | 26G |
| U1235 | Valid for model 213, 238, 257, 290 | 9B |
| U1235 | Valid for model 213, 238, 257, 290 | 1C |
| U1235 | Valid for model 213, 238, 257, 290 | 1G |
| U1235 | Valid for model 213, 238, 257, 290 | 17H |
| U1235 | Valid for model 213, 238, 257, 290 | 7G |
| U1255 | Valid for model 243 | 1C |
| U1255 | Valid for model 243 | 1K |
| U1255 | Valid for model 243 | 17J |
| U1255 | Valid for model 243 | 7H |
| CAN C1 | CAN 1 for drive | 14E |
| CAN C1 | CAN 1 for drive | 14F |
| CAN ED | Electric drive CAN | 12K |
| CAN HMI | User interface CAN | 27F |
| CAN HMI2 | CAN 2 for user interface | 27H |
| CAN L | CAN for HYBRID | 12H |
| CAN LR | CAN for steering wheel | 15B |
| CAN LR1 | CAN for steering wheel gearshift buttons | 10C |
| Flex E | Chassis FlexRay | 21G |
| Flex E | Chassis FlexRay | 21C |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 21B |
| LIN | Local Interconnect Network | 10A |
| 1 | Circuit 15, status | 30E |
| 1 | Circuit 15, status | 30G |
| 2 | Operation, signal | 22A |
| 2 | Operation, signal | 16A |
| 2 | Operation, signal | 11A |
| 2 | Operation, signal | 30E |
| 2 | Operation, signal | 30G |
| 2 | Operation, signal | 11B |
| 3 | Wheel speed, signal | 22C |
| 3 | Wheel speed, signal | 29E |
| 3 | Wheel speed, signal | 29G |
| 4 | Fuel consumption, signal | 16D |
| 4 | Fuel consumption, signal | 22F |
| 4 | Fuel consumption, signal | 29E |
| 4 | Fuel consumption, signal | 29G |
| 5 | Fuel fill level, signal | 22F |
| 5 | Fuel fill level, signal | 16E |
| 5 | Fuel fill level, signal | 28E |
| 5 | Fuel fill level, signal | 28G |
| 6 | High-voltage battery, status | 22F |
| 6 | High-voltage battery, status | 16H |
| 6 | High-voltage battery, status | 28E |
| 6 | High-voltage battery, status | 28G |
| 6 | High-voltage battery, status | 16J |
| 7 | Image data, signal | 35F |
