Function Schematic, Illuminate Vehicle Surroundings - PE82.10-P-2515-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|

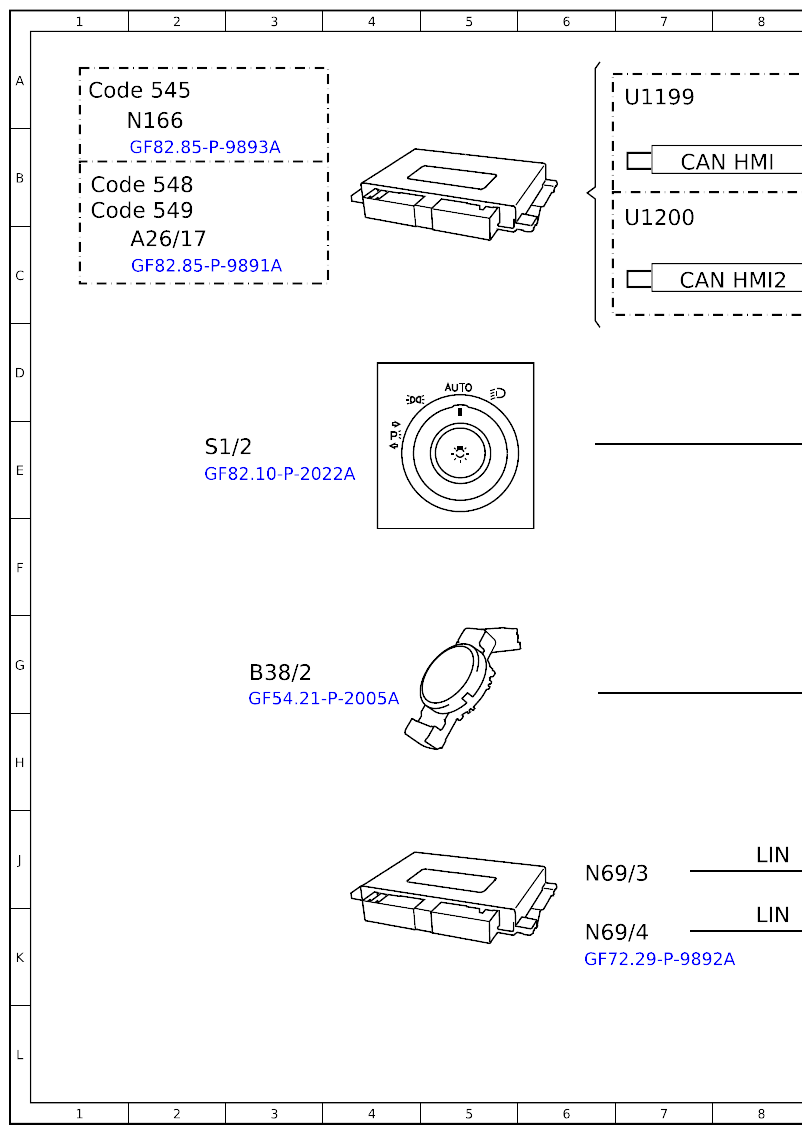

| A26/17 | Head unit | 2C |
| B38/2 | Rain/light sensor | 3G |
| Code 545 | Connect 5 (NTG6) | 1A |
| Code 548 | Connect 20 MID (NTG6) | 1B |
| Code 549 | Connect 20 HIGH (NTG6) | 1B |
| Code 631 | Static LED headlamp, left-hand traffic | 25B |
| Code 632 | Static LED headlamp, right-hand traffic | 25B |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 25B |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 25B |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 25C |
| Code F243 | MODEL SERIES 243 | 25L |
| Code F243 | MODEL SERIES 243 | 29B |
| Code P49 | Mirror package | 26F |
| E1 | Left front lamp unit | 21D |
| E1/20 | Center front lamp unit | 30C |

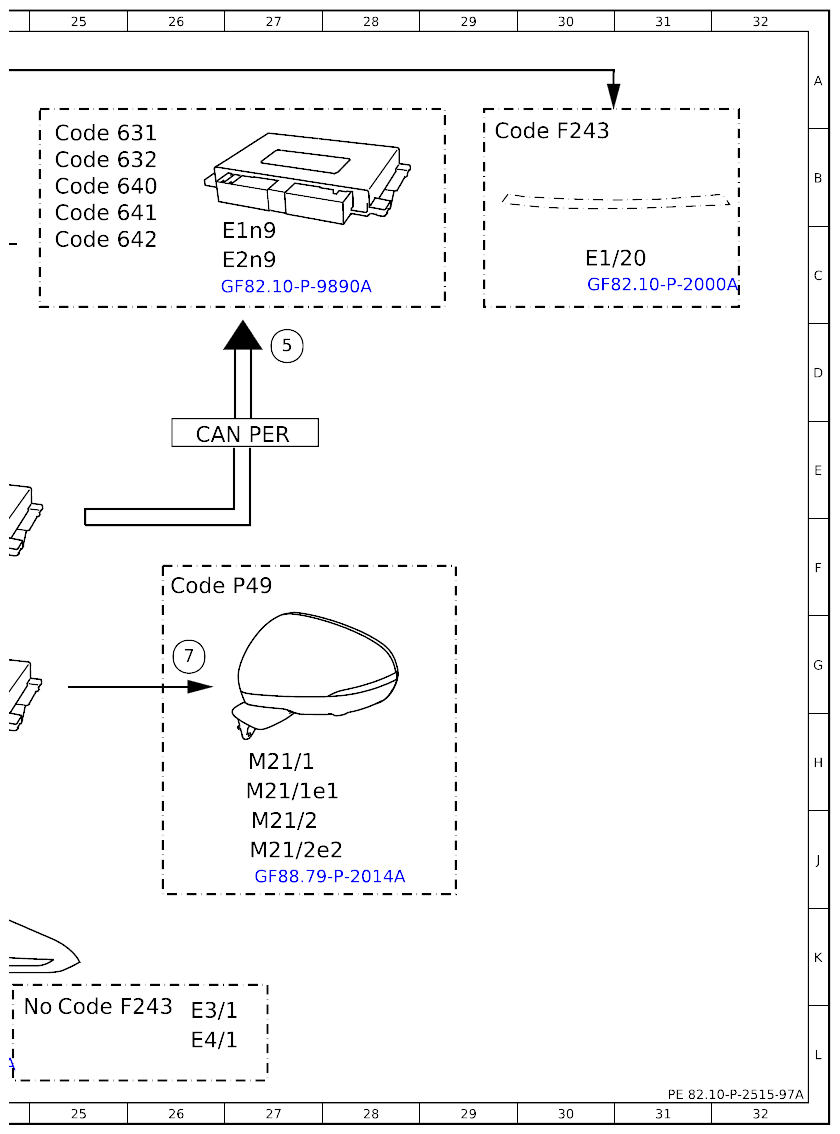

| E1n9 | Left headlamp control unit | 26C |
| E2 | Right front lamp unit | 21D |
| E2n9 | Right headlamp control unit | 26C |
| E3 | Lefttaillamp | 23L |
| E3/1 | Inner left rear lamp unit | 26L |
| E4 | Right rear lamp unit | 23L |
| E4/1 | Inner right rear lamp unit | 26L |
| M21/1 | Driver-side outside mirror | 27H |
| M21/1e1 | Left outside mirror ambient lamp | 27H |
| M21/2 | Passenger-side outside mirror | 27J |
| M21/2e2 | Right Blind Spot Assist readiness and warning indicator | 27J |

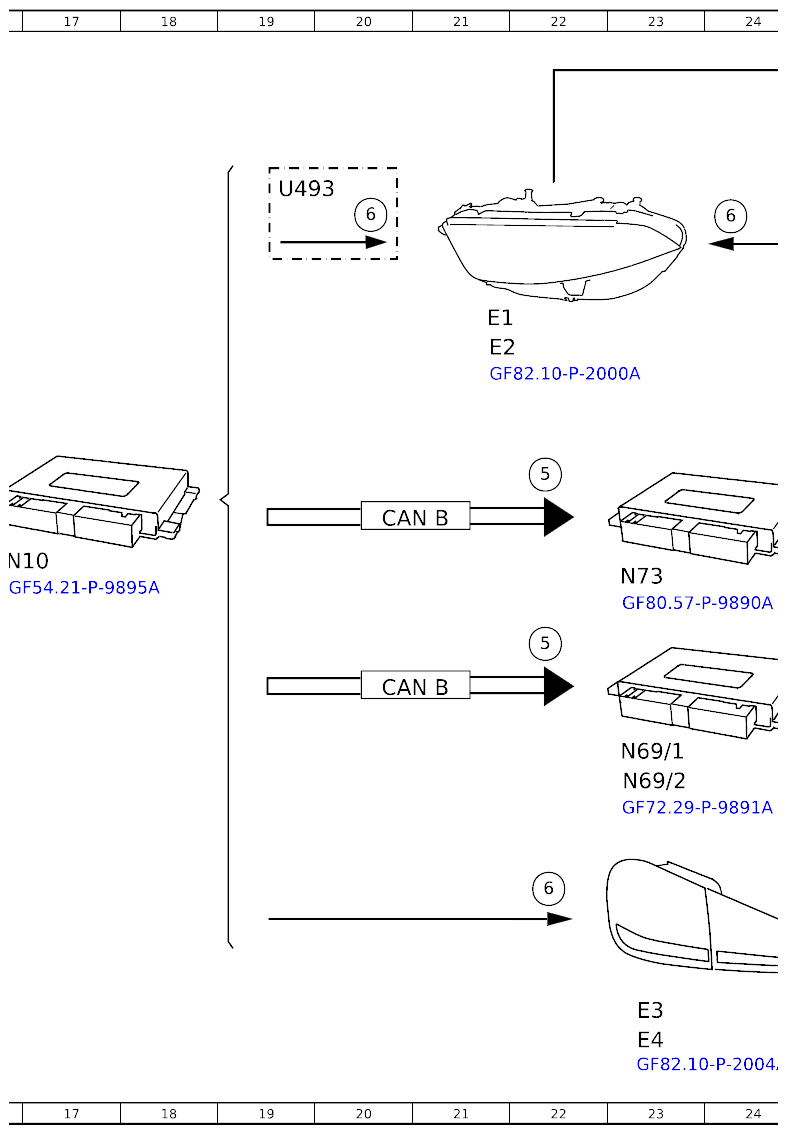

| N10 | Central control module | 16F |
| N69/1 | Driver door control unit | 10J |
| N69/1 | Driver door control unit | 23H |
| N69/2 | Front passenger door control unit | 10K |
| N69/2 | Front passenger door control unit | 23H |
| N69/3 | Left rear door control unit | 6J |
| N69/4 | Right rear door control unit | 6K |

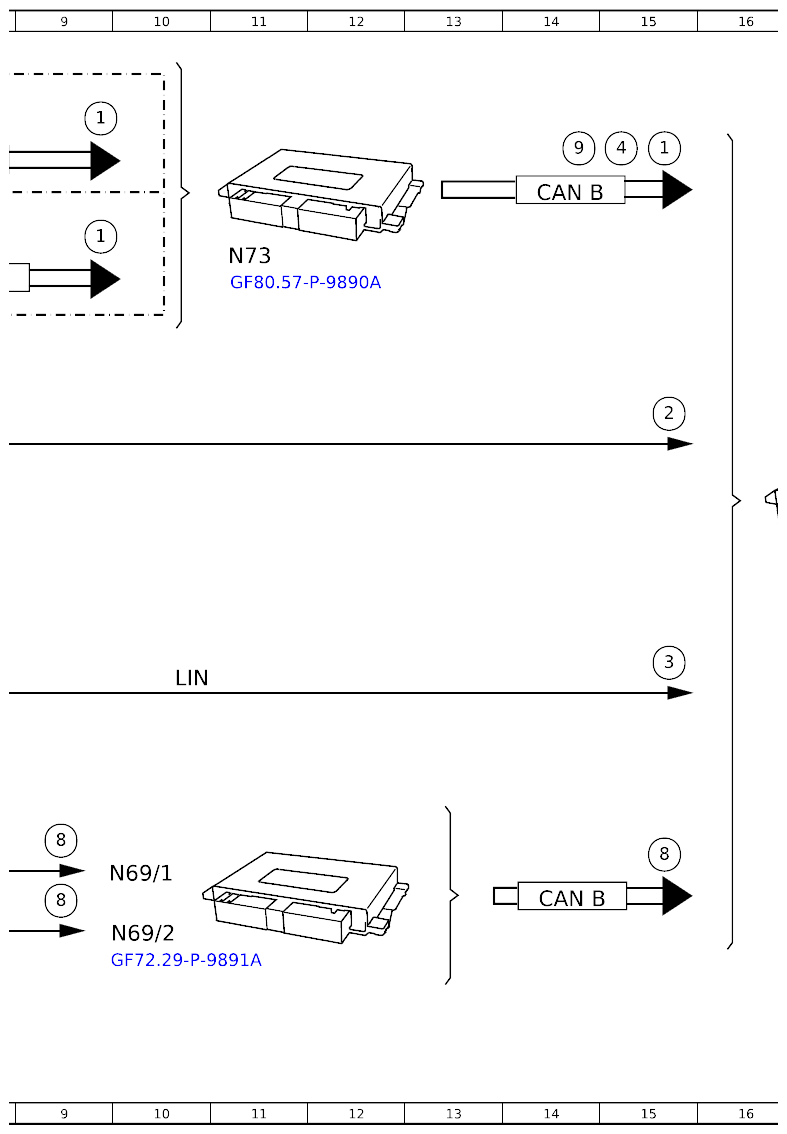

| N73 | EIS [EZS] control unit | 23F |
| N73 | EIS [EZS] control unit | 11C |
| N166 | Head unit/instrument cluster control unit | 2A |
| S1/2 | Exterior lights and electric parking brake switch group | 2E |
| U1199 | Valid for vehicles up to facelift | 7A |
| U1200 | Valid for vehicles as of facelift | 7B |
| U493 | Valid for halogen lamp unit | 19B |
| CAN B | Interior CAN | 20F |
| CAN B | Interior CAN | 14B |
| CAN B | Interior CAN | 14J |
| CAN B | Interior CAN | 20G |
| CAN HMI | User interface CAN | 7B |
| CAN HMI2 | CAN 2 for user interface | 8C |
| CAN PER | CAN for peripherals | 26E |
| LIN | Local Interconnect Network | 10G |
| LIN | Local Interconnect Network | 8J |
| LIN | Local Interconnect Network | 8K |
| 1 | Surround lighting function, status | 15B |
| 1 | Surround lighting function, status | 9A |
| 1 | Surround lighting function, status | 9C |
| 2 | Exterior lights switch, status | 15D |
| 3 | Dusk setting, signal | 15G |
| 4 | Circuit 15, status | 15B |
| 5 | Ambient illumination, request | 22E |
| 5 | Ambient illumination, request | 27D |
| 5 | Ambient illumination, request | 22G |
| 6 | Standing lights, actuation | 20B |
| 6 | Standing lights, actuation | 24B |
| 6 | Standing lights, actuation | 22J |
| 7 | Ambient lamp, actuation | 26G |
| 8 | Door rotary tumbler switch, status | 9J |
| 8 | Door rotary tumbler switch, status | 9J |
| 8 | Door rotary tumbler switch, status | 15J |
| 9 | Central locking (CL [ZV]), status | 14B |
