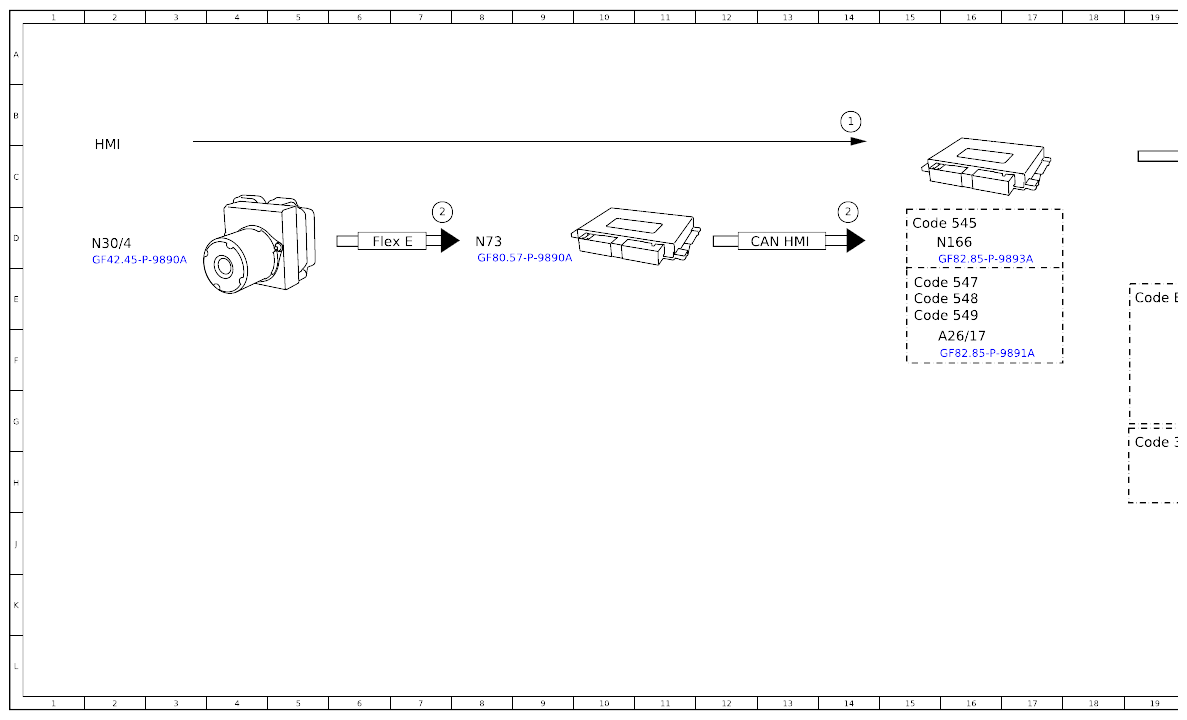

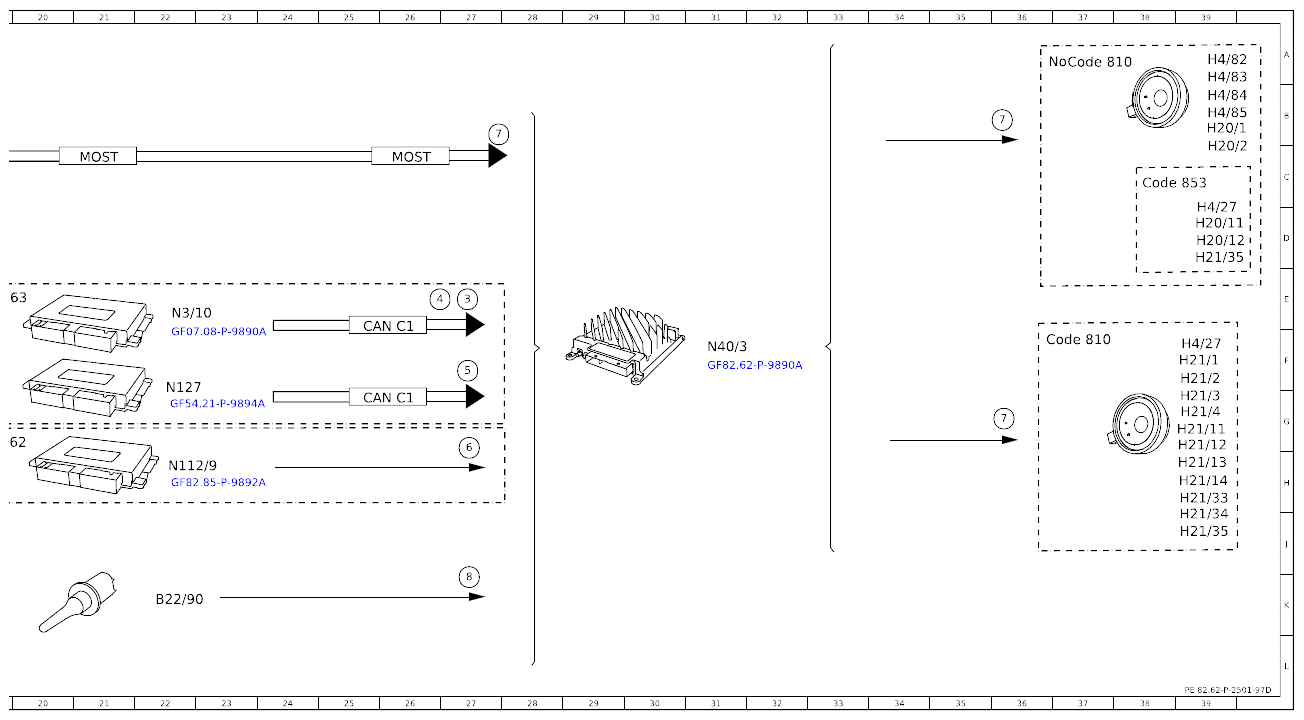

Function Schematic For Actuating Speakers - PE82.62-P-2501-97D
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177 with engine 139
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 14B |
| 2 | Vehicle speed, signal | 14D |
| 2 | Vehicle speed, signal | 7D |
| 3 | Engine running, signal | 27E |
| 4 | Engine speed, signal | 26E |
| 5 | Engine torque, signal | 27F |
| 6 | Mute function, signal | 27G |
| 7 | Audio, signal | 36B |
| 7 | Audio, signal | 36G |
| 7 | Audio, signal | 27B |
| 8 | - | 27K |
| A26/17 | Head unit | 16F |
| B22/90 | AMG Sound Package sensor | 22K |
| CAN C1 | Drive train CAN | 25G |
| CAN C1 | Drive train CAN | 25F |
| CAN HMI | User interface CAN | 13D |
| Code 362 | HERMES LTE | 19G |
| Code 545 | Connect 5 (NTG6) | 15D |
| Code 547 | Connect 20 Entry (NTG6) | 15E |
| Code 548 | Connect 20 MID (NTG6) | 15E |
| Code 549 | Connect 20 HIGH (NTG6) | 15E |
| Code 810 | Sound system | 37A |
| Code 810 | Sound system | 36F |
| Code 853 | Midline sound system | 38C |
| Code B63 | Sporty engine sound | 19E |
| Flex E | Chassis FlexRay | 6D |
| H20/1 | Left A-pillar tweeter | 39B |
| H20/11 | Left rear door tweeter | 39D |
| H20/12 | Right rear door tweeter | 39D |
| H20/2 | Right A-pillar tweeter | 39C |
| H21/1 | Left A-pillar surround sound system tweeter | 39F |
| H21/11 | Left rear door surround sound system tweeter | 39G |
| H21/12 | Right rear door surround sound system tweeter | 39G |
| H21/13 | Left rear door surround sound system midrange speaker | 39H |
| H21/14 | Right rear door surround sound system midrange speaker | 39H |
| H21/2 | Right A-pillar surround sound system tweeter | 39F |
| H21/3 | Left front door surround sound system midrange speaker | 39G |
| H21/33 | Left C-pillar surround sound system midrange speaker | 39H |
| H21/34 | Right C-pillar surround sound system midrange speaker | 39J |
| H21/35 | Rear subwoofer | 39D |
| H21/35 | Rear subwoofer | 39J |
| H21/4 | Right front door surround sound system midrange speaker | 39G |
| H4/27 | Center instrument panel speaker | 39F |
| H4/27 | Center instrument panel speaker | 39D |
| H4/82 | Left front door woofer/midrange speaker | 39A |
| H4/83 | Right front door woofer/midrange speaker | 39A |
| H4/84 | Left rear door woofer/midrange speaker | 39B |
| H4/85 | Right rear door woofer/midrange speaker | 39B |
| MOST | Media Oriented System Transport | 26C |
| MOST | Media Oriented System Transport | 21C |
| N112/9 | HERMES control unit | 22H |
| N127 | Drivetrain control unit | 22G |
| N166 | Head unit/instrument cluster control unit | 16D |
| N3/10 | ME-SFI [ME] control unit | 22E |
| N30/4 | Electronic Stability Program control unit | 2D |
| N40/3 | Sound system amplifier control unit | 31F |
| N73 | Electronic ignition switch control unit | 8D |
