Remove/Install Gearshift Paddles On Steering Wheel - AR27.60-P-0200FRD
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 118, 177, 247
with code L5C (Supersport steering wheel - leather deep-embossed)
except code U88 (AMG steering wheel buttons (AMG DRIVE UNIT))
MODEL 167, 213, 236, 238, 243, 257
with code L5C (Supersport steering wheel - leather deep-embossed)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove multifunction steering wheel button group 1 (S163/1) or multifunction steering wheel button group 2 (S163/2). | Model 236 with code L5C (Supersport steering wheel-leather deep-embossed) |
AR82.90-P-0014S |
| Model 118, 177, 247 with code L5C (Supersport steering wheel - leather deep-embossed) except code U88 (AMG steering wheel buttons (AMG DRIVE UNIT)) Model 167, 213, 238, 243, 257 with code L5C (Supersport steering wheel - leather deep-embossed) |
AR82.90-P-0014FR | ||

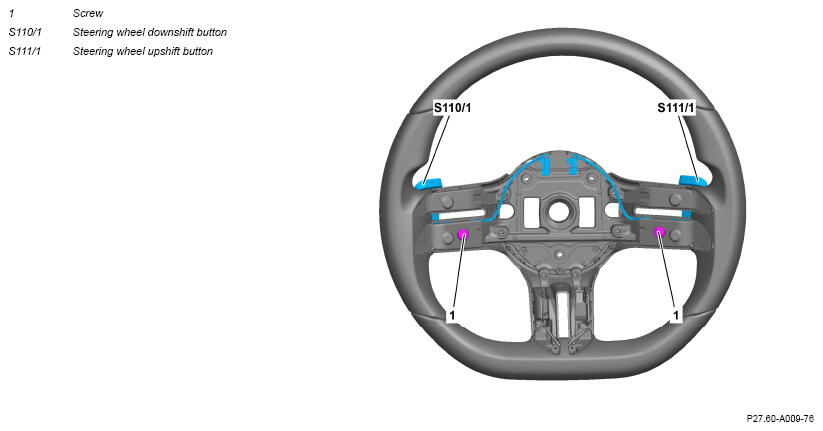

| 2 | Expose electric lines of steering wheel downshift button (S110/1) or steering wheel upshift button (S111/1). | ||
| 3 | Remove screws (1). | with code L5C (Supersport steering wheel-leather deep-embossed) Screw, steering wheel shift lever knob to steering wheel |
*BA46.10-P-1006-02G |
with code L5C (Supersport steering wheel - leather deep-embossed) except code U88 (AMG steering wheel buttons (AMG DRIVE UNIT)) Model 243 with code L5C (Supersport steering wheel - leather deep-embossed) Screw, steering wheel shift lever knob to steering wheel |
*BA46.10-P-1004-02F | ||
with code L5C (Supersport steering wheel - leather deep-embossed) Screw, steering wheel shift lever knob to steering wheel |
*BA46.10-P-1006-02J | ||
| 4 | Remove the steering wheel downshift button (S110/1) and steering wheel upshift button (S111/1). | Do not crush or kink or subject electric lines to tension. This will result in damage to the electric lines and can impair their function. |
|
| 5 | Install in the reverse order. |
STEERING WHEEL
| Number | Designation | Model 117, 118 | Model 177 | |
|---|---|---|---|---|
| BA46.10-P-1004-02F | Screw, steering wheel shift lever knob to steering wheel | Nm | 2 | 2 |
STEERING WHEEL
| Number | Designation | Model 243 | Model 247 | |
|---|---|---|---|---|
| BA46.10-P-1004-02F | Screw, steering wheel shift lever knob to steering wheel | Nm | 2 | 2 |
STEERING WHEEL
| Number | Designation | Model 167 | |
|---|---|---|---|
| BA46.10-P-1006-02G | Screw, steering wheel shift lever knob to steering wheel | Nm | 2 |
STEERING WHEEL
| Number | Designation | Model 213 | Model 236 | |
|---|---|---|---|---|
| BA46.10-P-1006-02J | Screw, steering wheel shift lever knob to steering wheel | Nm | 2 | 2 |
STEERING WHEEL
| Number | Designation | Model 238 | Model 257 | |
|---|---|---|---|---|
| BA46.10-P-1006-02J | Screw, steering wheel shift lever knob to steering wheel | Nm | 2 | 2 |
