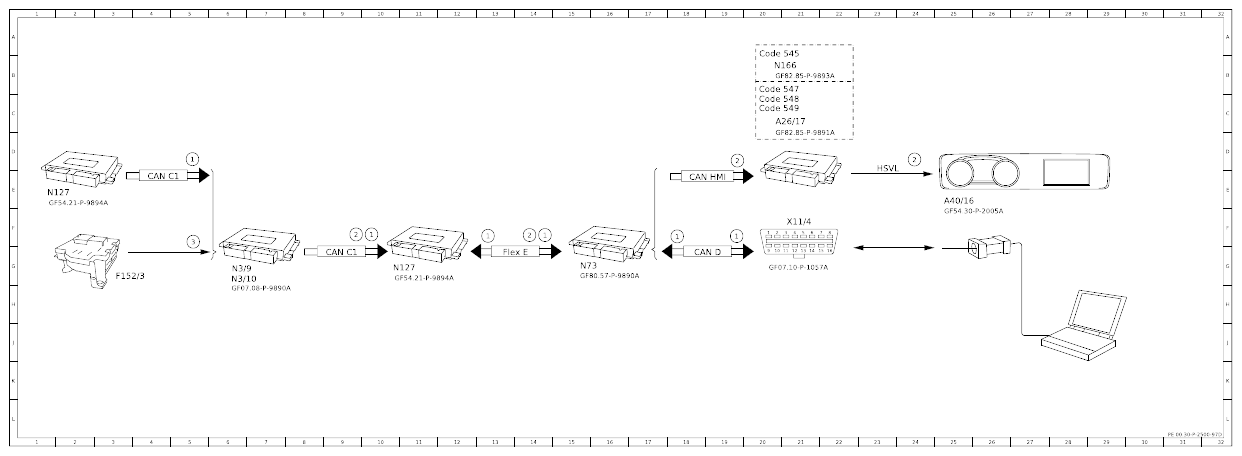

Function Schematic For European On-Board Diagnostics (EOBD) - PE00.30-P-2500-97D
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 167, 177, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine management diagnosis, communication | 10G |
| 1 | Engine management diagnosis, communication | 5D |
| 1 | Engine management diagnosis, communication | 19G |
| 1 | Engine management diagnosis, communication | 18G |
| 1 | Engine management diagnosis, communication | 14G |
| 1 | Engine management diagnosis, communication | 13G |
| 2 | Engine diagnosis indicator lamp, actuation | 9F |
| 2 | Engine diagnosis indicator lamp, actuation | 14G |
| 2 | Engine diagnosis indicator lamp, actuation | 24D |
| 2 | Engine diagnosis indicator lamp, actuation | 19D |
| 3 | Circuit 87, status | 5G |
| A26/17 | Head unit | 21C |
| A40/16 | Head unit/instrument cluster display cluster | 25E |
| CAN C1 | Drive train CAN | 9G |
| CAN C1 | Drive train CAN | 4D |
| CAN D | Diagnostic CAN | 18G |
| CAN HMI | User interface CAN | 18E |
| Code 545 | Connect 5 (NTG6) | 20B |
| Code 547 | Connect 20 Entry (NTG6) | 20B |
| Code 548 | Connect 20 MID (NTG6) | 20B |
| Code 549 | Connect 20 HIGH (NTG6) | 20C |
| F152/3 | Engine compartment fuse and relay module | 3G |
| Flex E | Chassis FlexRay | 13G |
| HSVL | High-speed video link | 23D |
| N127 | Drivetrain control unit | 11G |
| N127 | Drivetrain control unit | 2E |
| N166 | Head unit/instrument cluster control unit | 20B |
| N3/10 | ME-SFI [ME] control unit | 6G |
| N3/9 | CDI control unit | 6G |
| N73 | Electronic ignition switch control unit | 15G |
| X11/4 | Diagnostic connector | 21F |
