Function Schematic For Output Of Anti-Theft Alarm System Alarm - PE80.50-P-2501-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 167, 177, 243, 247, 293 with code 551 (Standard anti-theft alarm system (ATA))
| Code: | Designation: | Position: |
|---|---|---|
| A26/17 | Head unit | 2J |
| A26/17 | Head unit | 29K |

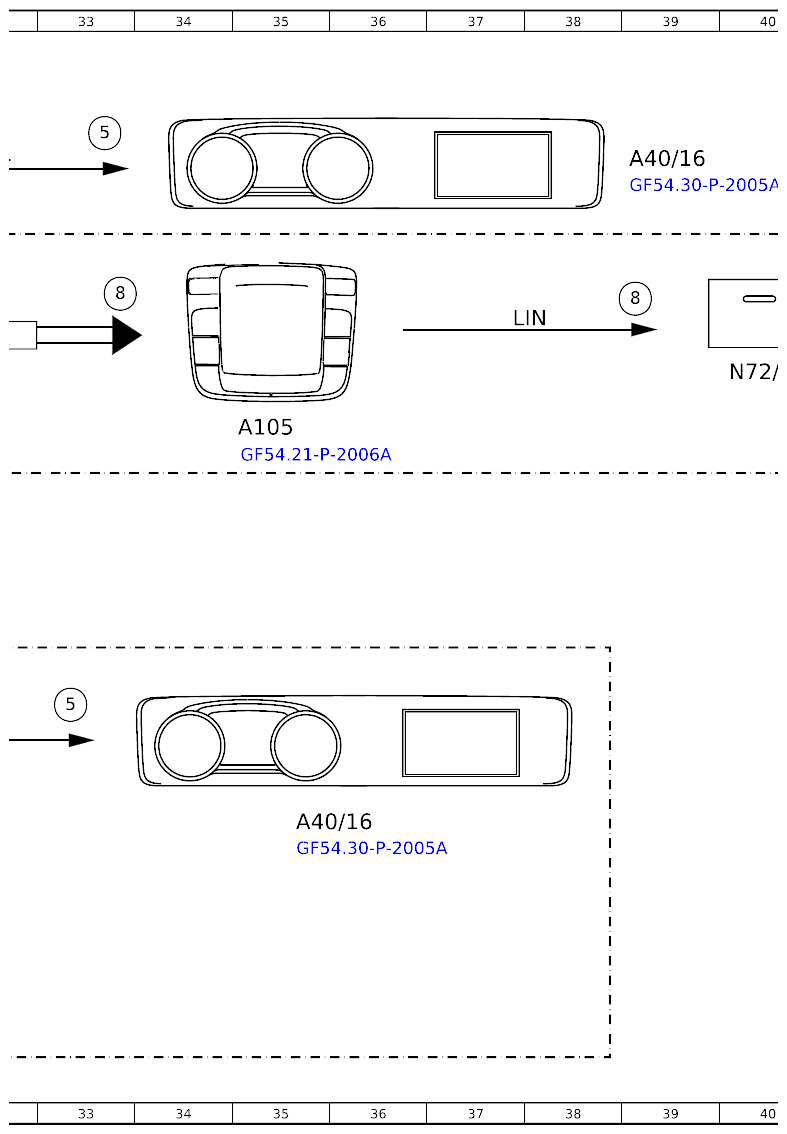

| A40/16 | Head unit/instrument cluster display cluster | 35J |
| A40/16 | Head unit/instrument cluster display cluster | 39B |
| A105 | Touchpad | 35E |
| Code 545 | Connect 5 (NTG6) | 2G |
| Code 545 | Connect 5 (NTG6) | 28C |
| Code 545 | Connect 5 (NTG6) | 28J |
| Code 547 | Connect 20 Entry (NTG6) | 2H |
| Code 547 | Connect 20 Entry (NTG6) | 28D |
| Code 547 | Connect 20 Entry (NTG6) | 28K |
| Code 548 | Connect 20 MID (NTG6) | 2H |
| Code 548 | Connect 20 MID (NTG6) | 28D |
| Code 548 | Connect 20 MID (NTG6) | 28K |
| Code 549 | Connect 20 HIGH (NTG6) | 2J |
| Code 549 | Connect 20 HIGH (NTG6) | 28E |
| Code 549 | Connect 20 HIGH (NTG6) | 28K |

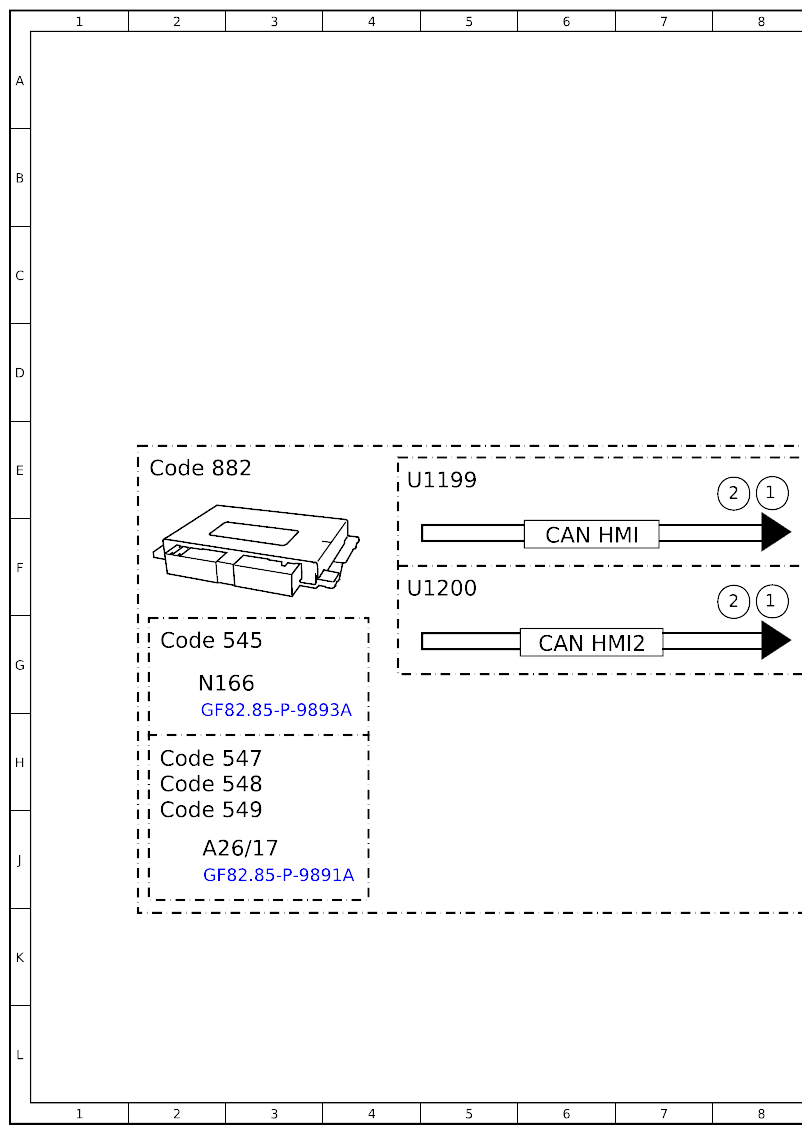

| Code 882 | Anti-theft alarm system sensor system and siren | 2E |
| Code 882 | Anti-theft alarm system sensor system and siren | 12G |
| Code F293 | Model series 293 | 31C |
| Code F293 | Model series 293 | 22E |

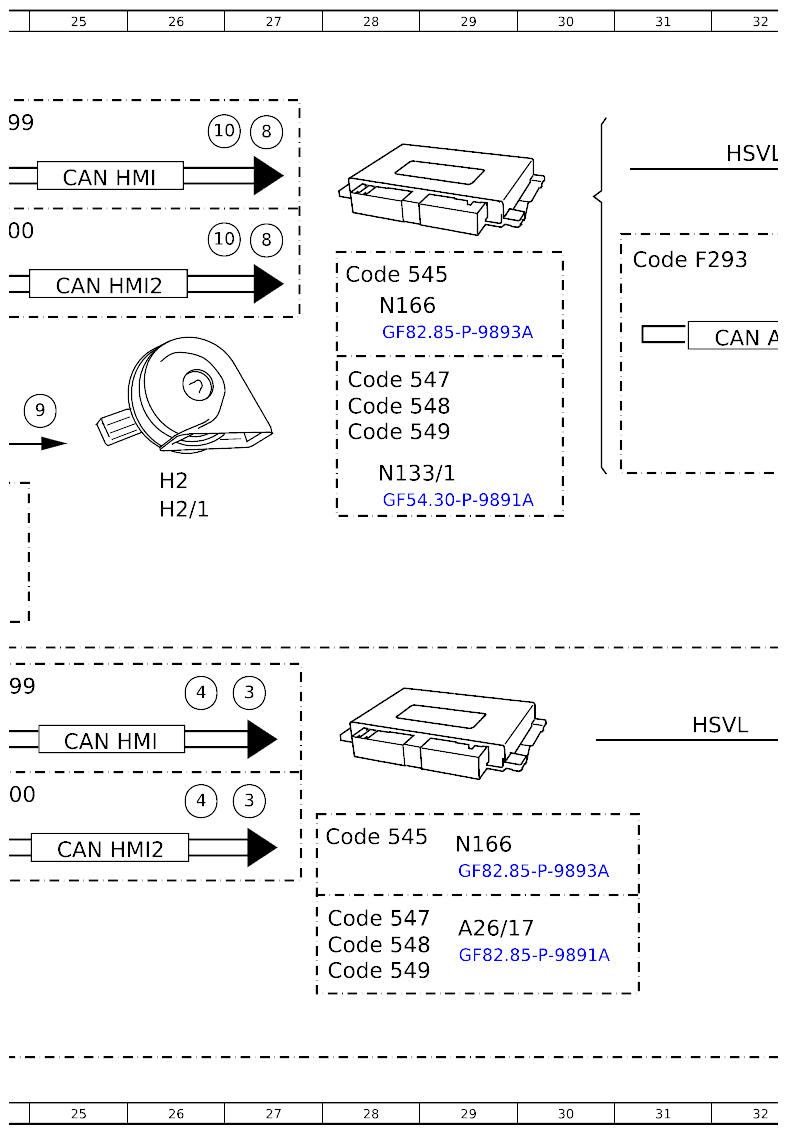

| H2 | Horn | 26E |
| H2/1 | Horn | 26E |

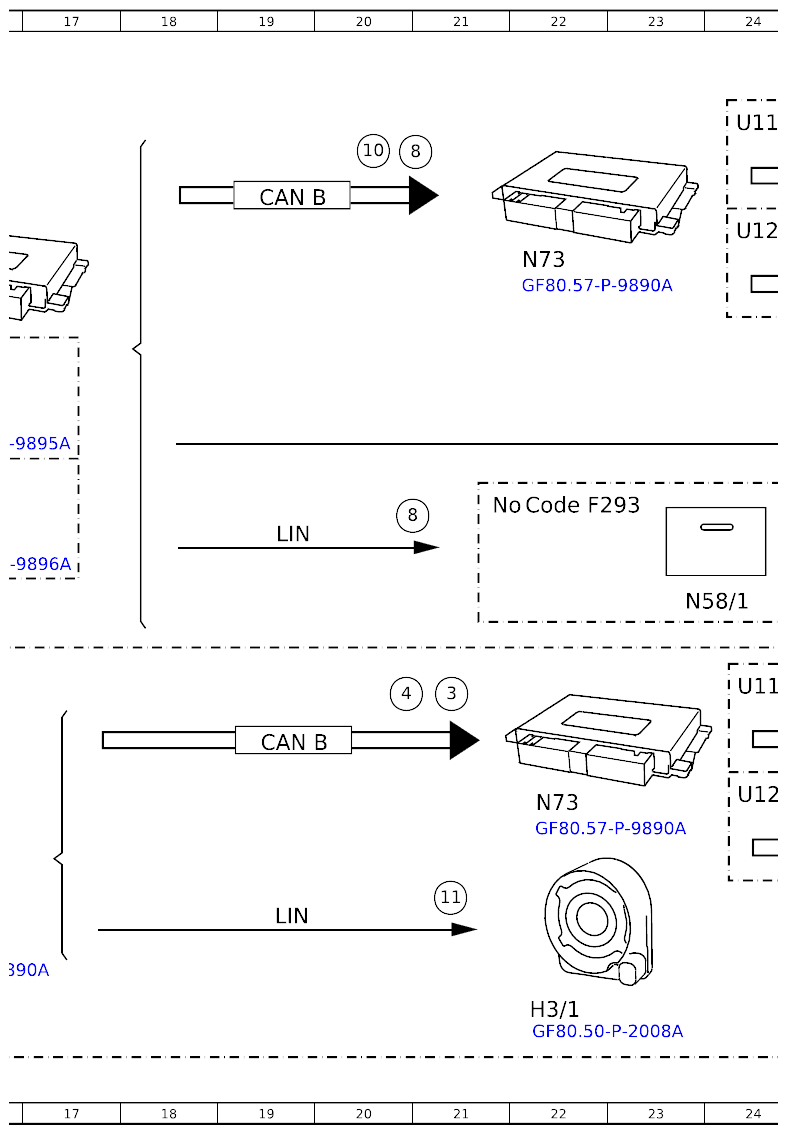

| H3/1 | Alarm signal siren | 22L |
| HSVL | High-speed video link | 31H |
| HSVL | High-speed video link | 32B |
| N10 | Central control module | 16E |
| N10/6 | Front SAM control unit | 16F |
| N58/1 | Climate control operating unit | 23F |
| N70 | Overhead control panel control unit | 15K |
| N72/1 | Upper control panel control unit | 40D |

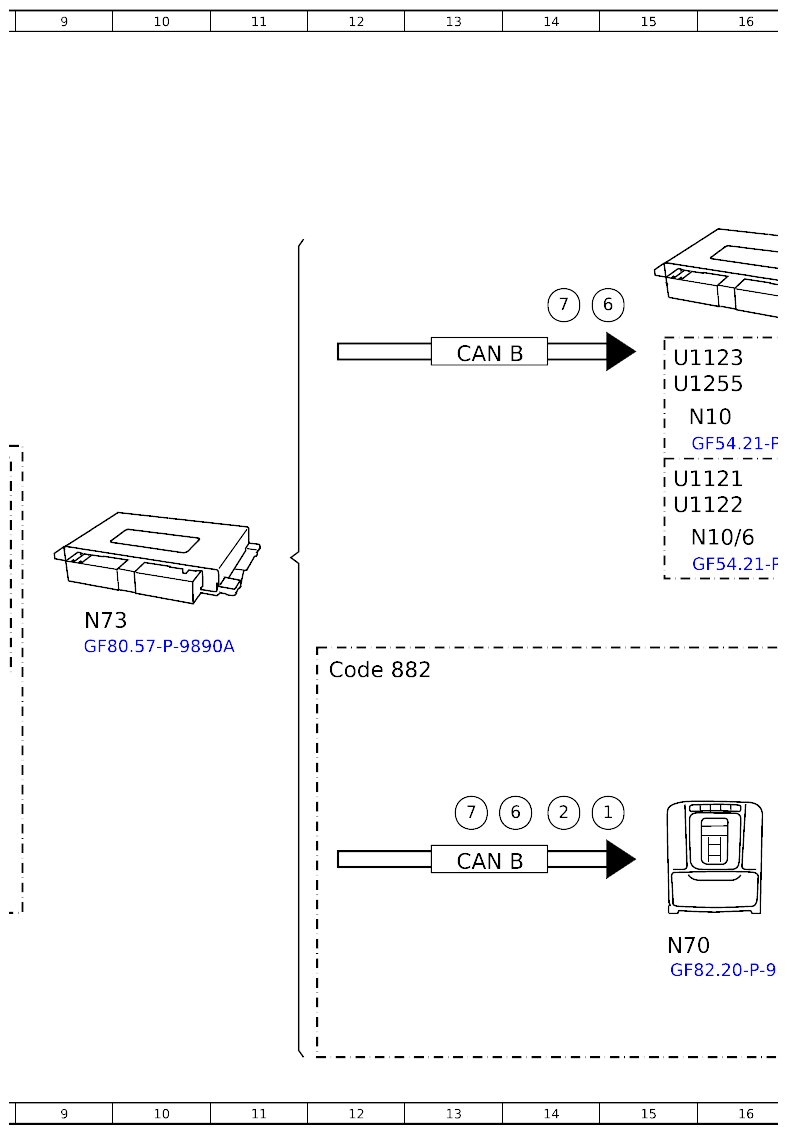

| N73 | EIS [EZS] control unit | 9G |
| N73 | EIS [EZS] control unit | 22C |
| N73 | EIS [EZS] control unit | 22H |
| N133/1 | Instrument cluster control unit | 28E |
| N166 | Head unit/instrument cluster control unit | 2G |
| N166 | Head unit/instrument cluster control unit | 28C |
| N166 | Head unit/instrument cluster control unit | 29J |
| U1121 | Valid for model 167 | 15E |
| U1122 | Valid for model 293 | 15E |
| U1123 | Valid for model 118, 177, 247 | 15D |
| U1199 | Valid for vehicles up to facelift | 24B |
| U1199 | Valid for vehicles up to facelift | 24G |
| U1199 | Valid for vehicles up to facelift | 4E |
| U1200 | Valid for vehicles as of facelift | 24C |
| U1200 | Valid for vehicles as of facelift | 24H |
| U1200 | Valid for vehicles as of facelift | 4F |
| U1255 | Valid for model 243 | 15D |
| CANA | Telematics CAN | 32D |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 13J |
| CAN B | Interior CAN | 19B |
| CAN B | Interior CAN | 19H |
| CAN HMI | User interface CAN | 6F |
| CAN HMI | User interface CAN | 25B |
| CAN HMI | User interface CAN | 25H |
| CAN HMI2 | CAN 2 for user interface | 25C |
| CAN HMI2 | CAN 2 for user interface | 25J |
| CAN HMI2 | CAN 2 for user interface | 6G |
| LIN | Local Interconnect Network | 19F |
| LIN | Local Interconnect Network | 19K |
| LIN | Local Interconnect Network | 37D |
| 1 | Activate interior protection, request | 8E |
| 1 | Activate interior protection, request | 15J |
| 1 | Activate interior protection, request | 8F |
| 2 | Deactivate tow-away protection, request | 8E |
| 2 | Deactivate tow-away protection, request | 14J |
| 2 | Deactivate tow-away protection, request | 8F |
| 3 | Interior protection deactivated, signal | 21G |
| 3 | Interior protection deactivated, signal | 27G |
| 3 | Interior protection deactivated, signal | 27H |
| 4 | Tow-away protection deactivated, signal | 20G |
| 4 | Tow-away protection deactivated, signal | 26G |
| 4 | Tow-away protection deactivated, signal | 26H |
| 5 | Image data, signal | 33G |
| 5 | Image data, signal | 33B |
| 6 | Circuit 15, status | 15C |
| 6 | Circuit 15, status | 14J |
| 7 | Central locking, status | 14C |
| 7 | Central locking, status | 13J |
| 8 | Light-emitting diode, request | 20F |
| 8 | Light-emitting diode, request | 27B |
| 8 | Light-emitting diode, request | 21B |
| 8 | Light-emitting diode, request | 33C |
| 8 | Light-emitting diode, request | 39C |
| 8 | Light-emitting diode, request | 27C |
| 9 | Fanfare horns, actuation | 25D |
| 10 | Instrument cluster message, request | 26B |
| 10 | Instrument cluster message, request | 20B |
| 10 | Instrument cluster message, request | 26C |
| 11 | Alarm siren, actuation | 21J |
