Function Schematic For Authorization Of Vehicle Access - PE80.20-P-2502-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177, 247
Model 167
Model 243

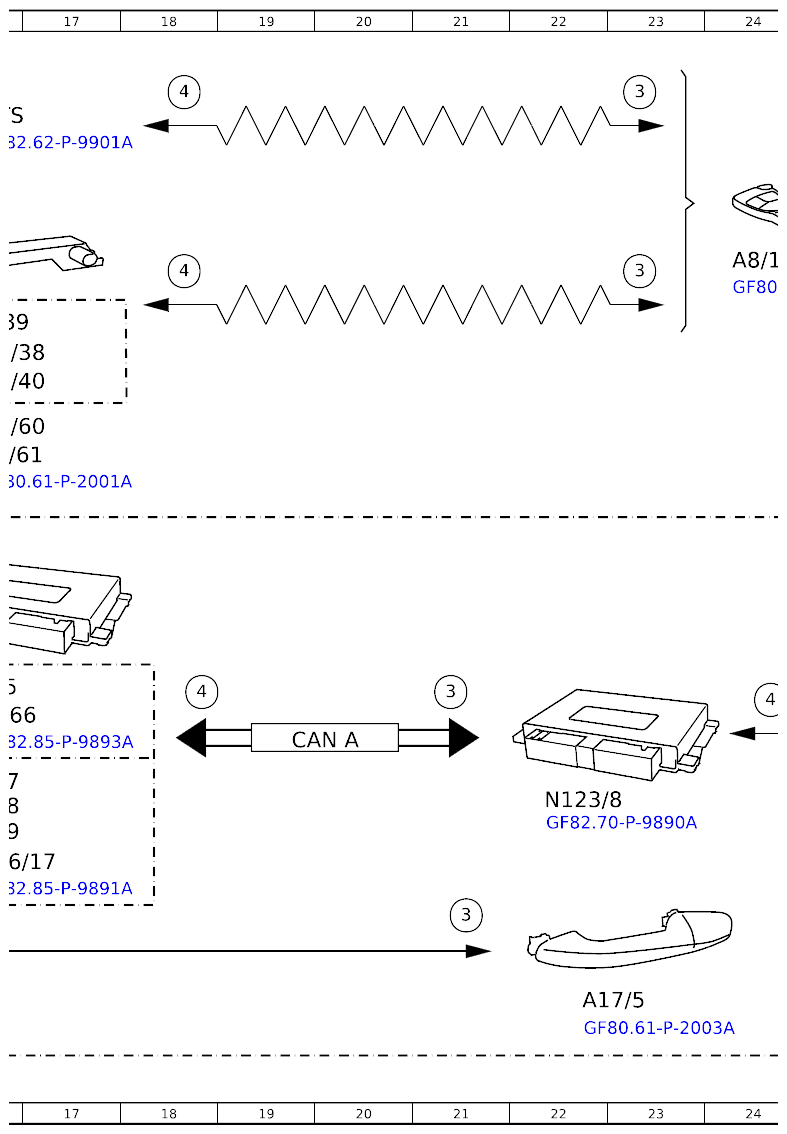

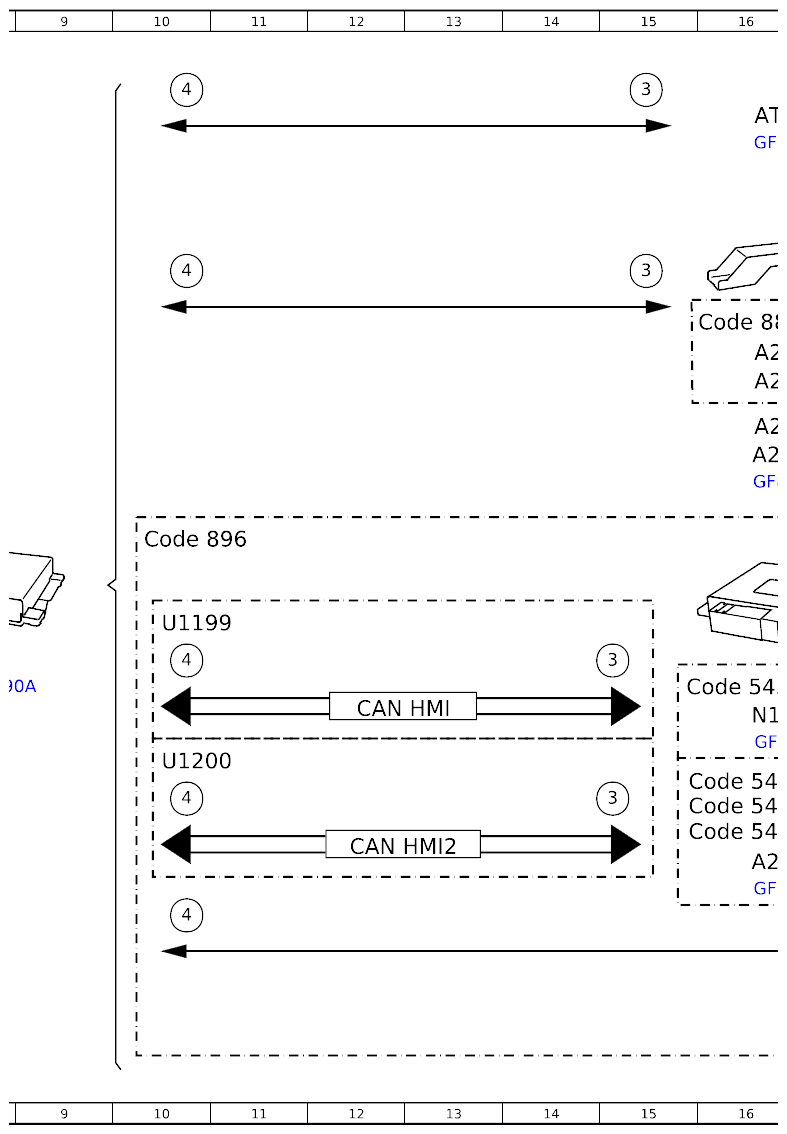

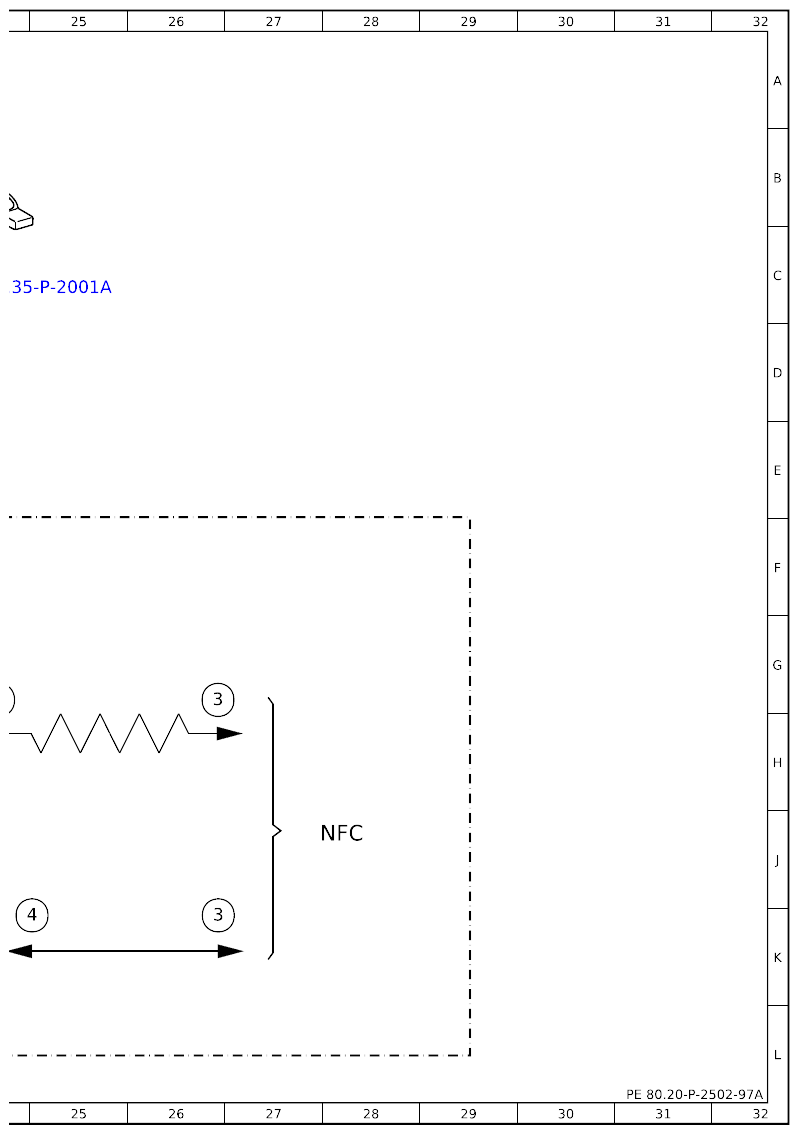

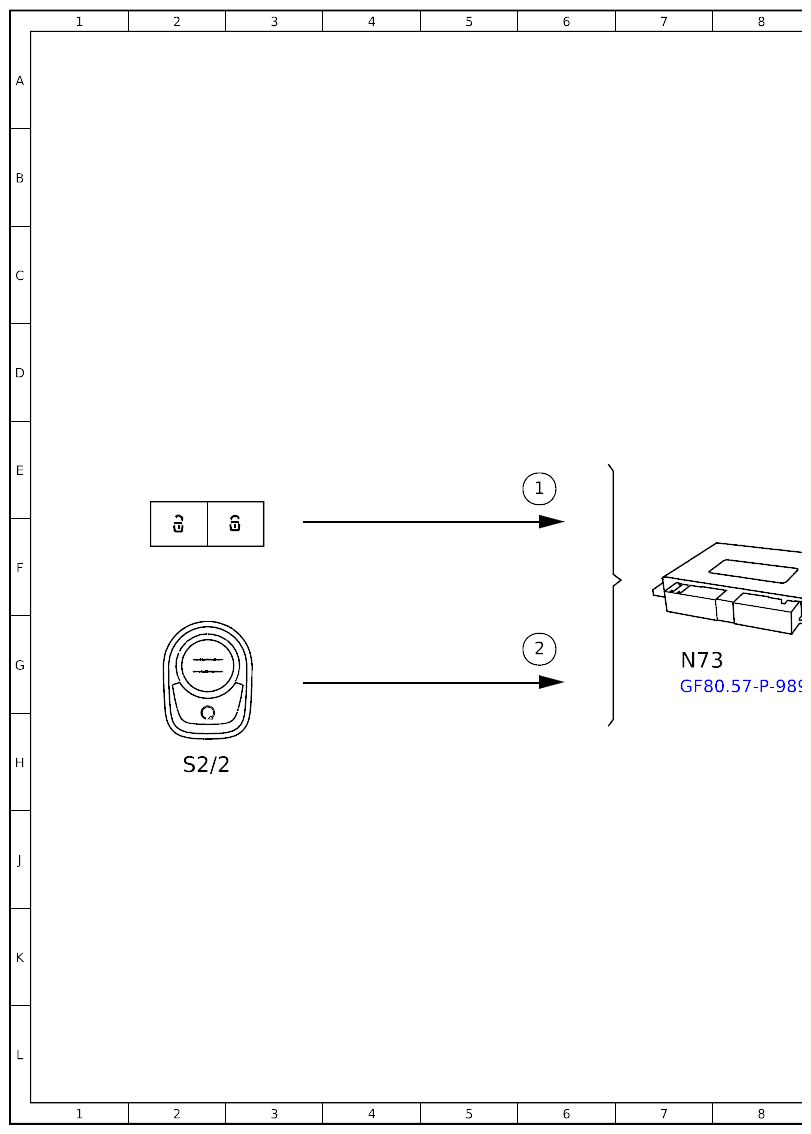

| Code: | Designation: | Position: |
|---|---|---|
| A2/38 | KEYLESS-GO antenna | 16D |
| A2/40 | KEYLESS-GO antenna | 16D |
| A2/60 | Cockpit KEYLESS-GO antenna | 16E |
| A2/61 | KEYLESS-GO antenna | 16E |
| A8/1 | Transmitter key | 24C |
| A17/5 | Driver door KEYLESS-GO door handle | 22L |
| A26/17 | Head unit | 16J |
| Code 545 | Connect 5 (NTG6) | 15G |
| Code 547 | Connect 20 Entry (NTG6) | 15H |
| Code 548 | Connect 20 MID (NTG6) | 15J |
| Code 549 | Connect 20 HIGH (NTG6) | 15J |
| Code 889 | KEYLESS-GO | 16D |
| Code 896 | Vehicle access and authorization via smartphone | 10F |
| N73 | EIS [EZS] control unit | 7G |
| N123/8 | Front mobile phone cradle control unit | 22H |
| N166 | Head unit/instrument cluster control unit | 16H |
| S2/2 | Engine start/stop button | 2H |
| U1199 | Valid for vehicles up to facelift | 10G |
| U1200 | Valid for vehicles as of facelift | 10H |
| CANA | Telematics CAN | 19H |
| CAN HMI | User interface CAN | 12H |
| CAN HMI2 | CAN 2 for user interface | 12J |
| 1 | Lock/unlock central locking, request | 6E |
| 2 | Engine start, request | 6G |
| 3 | Identification, query | 15G |
| 3 | Identification, query | 21G |
| 3 | Identification, query | 21K |
| 3 | Identification, query | 26K |
| 3 | Identification, query | 26G |
| 3 | Identification, query | 23A |
| 3 | Identification, query | 23C |
| 3 | Identification, query | 15C |
| 3 | Identification, query | 15A |
| 3 | Identification, query | 15H |
| 4 | Access authorization code, signal | 10G |
| 4 | Access authorization code, signal | 18G |
| 4 | Access authorization code, signal | 10K |
| 4 | Access authorization code, signal | 24K |
| 4 | Access authorization code, signal | 24G |
| 4 | Access authorization code, signal | 18A |
| 4 | Access authorization code, signal | 18C |
| 4 | Access authorization code, signal | 10C |
| 4 | Access authorization code, signal | 10A |
| 4 | Access authorization code, signal | 10H |
