Remove/Install Sensor For Rear Switching Module - AR80.61-P-0012MFC
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118
with code 871 (Sensor system for trunk lid opening/closing)
with code 889 (KEYLESS-GO)
Shown on model 118.3 with code 871 (HANDS-FREE ACCESS)
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Remove rear bumper. | AR88.20-P-2200MFA | |
| 2 | Release and disconnect electrical connectors on rear switch module (N38). | ||
| 3 | Remove expansion rivets (3). | Fig 1 | |
| 4 | Release catch hooks (2) and remove bracket (1). | ||
| 5 | Unclip rear switch module upper sensor (A87/1) at bracket (1) and remove. | When removing rear switch module upper sensor (A87/1). | |
| 6 | Remove expansion rivets (4) and remove rear switch module lower sensor (A87/2) from bracket (1). | When removing rear switch module lower sensor (A87/2). |

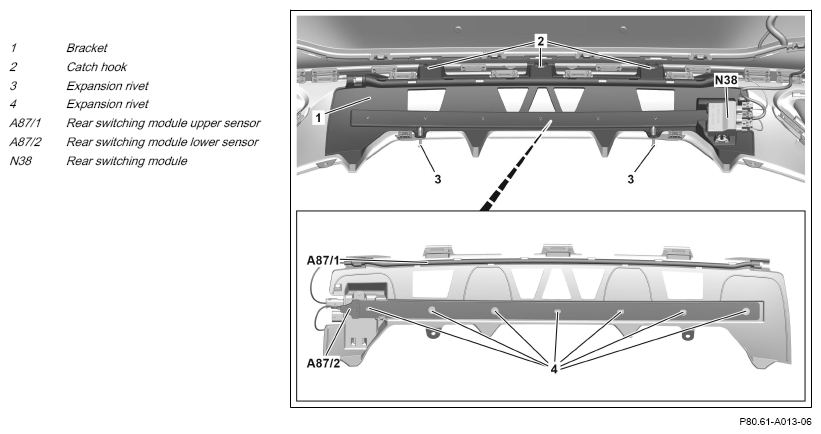

Fig 1 |
| 7 | Install in the reverse order. |
