Align Windshield In Body Opening - AR67.10-P-1000-09MFA
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177, 243, 247
| Notes on safety-relevant components | AH00.00-Z-0019-01A |
TEST AND ADJUSTMENT VALUES FOR WINDSHIELD
| Number | Designation | Model 118 | Model 177 | ||
|---|---|---|---|---|---|
| BE67.10-P-1001-02C | Distance between top edge of window and front edge of roof/sliding roof aperture panel | Dimension "A" | mm | 2, 5 (±1) | 2, 5 (±1) |
TEST AND ADJUSTMENT VALUES FOR WINDSHIELD
| Number | Designation | Model 243, 247 | ||
|---|---|---|---|---|
| BE67.10-P-1001-02C | Distance between top edge of window and front edge of roof/sliding roof aperture panel | Dimension "A" | mm | 2, 5 (±1) |

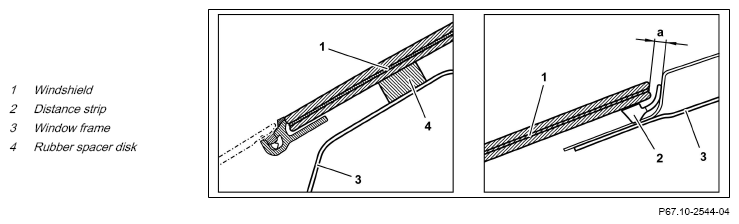

- Set down windshield (1) on rubber spacer disk (4) on lower window frame (3) and spacer strip (2) on upper window frame (3) and center.
Helper required.
- Adjust clearance (a) at windshield upper edge using
feeler gauge.

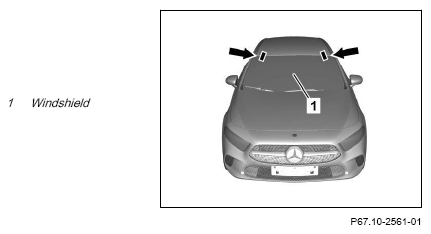

- Affix tape strips (arrows).
- Cut through adhesive strips (arrows) at top of windshield (1).
- Remove windshield (1) from window frame.
Helper required.
