Function Schematic, Move Mirror Glass Of Outside Mirror To Parking Position - PE88.79-P-2504-97A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177, 243, 247 with code 275 (Memory Package (driver's seat, steering column and mirror))
Model 213, 238, 257, 290 as of model year 2021 with code 275 (Memory Package (driver's seat, steering column and mirror))

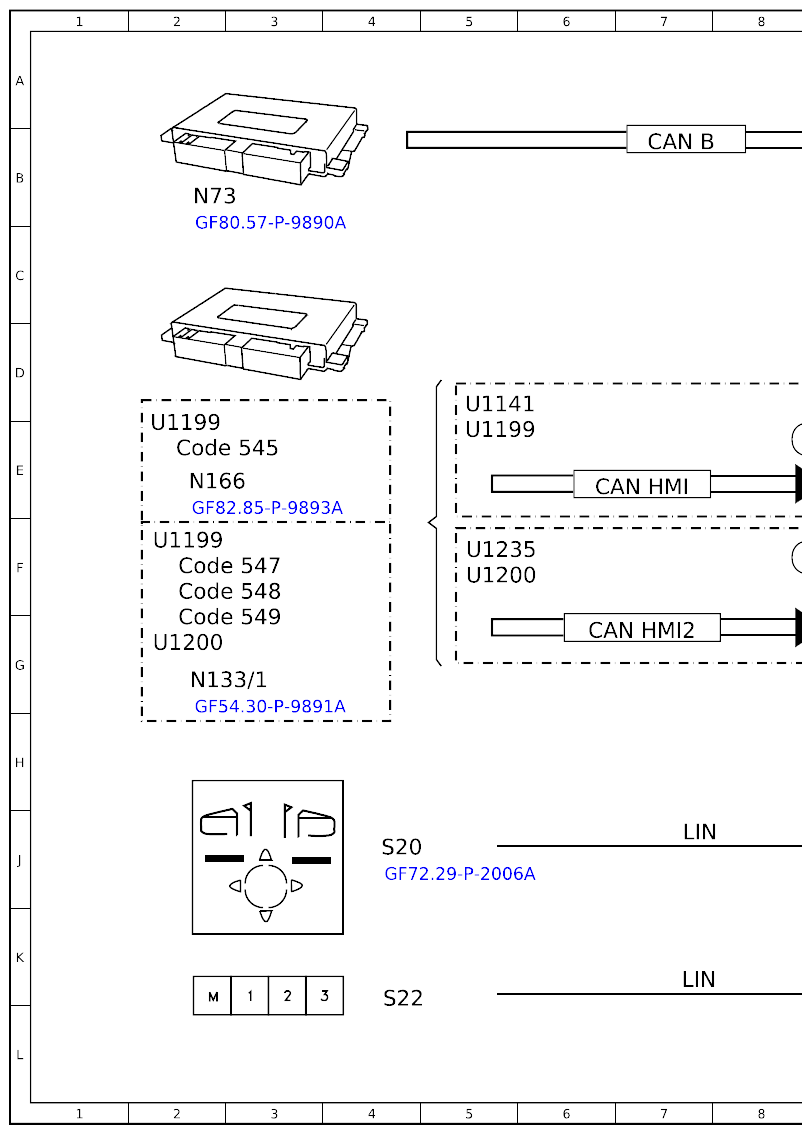

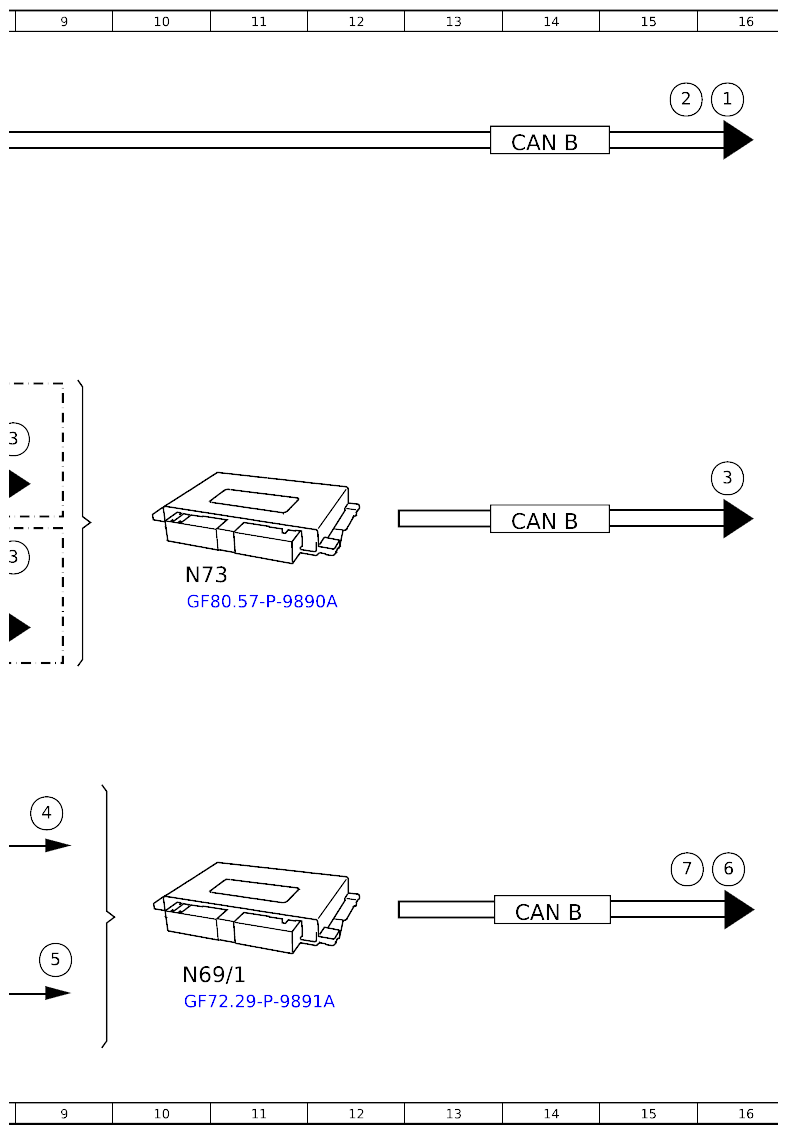

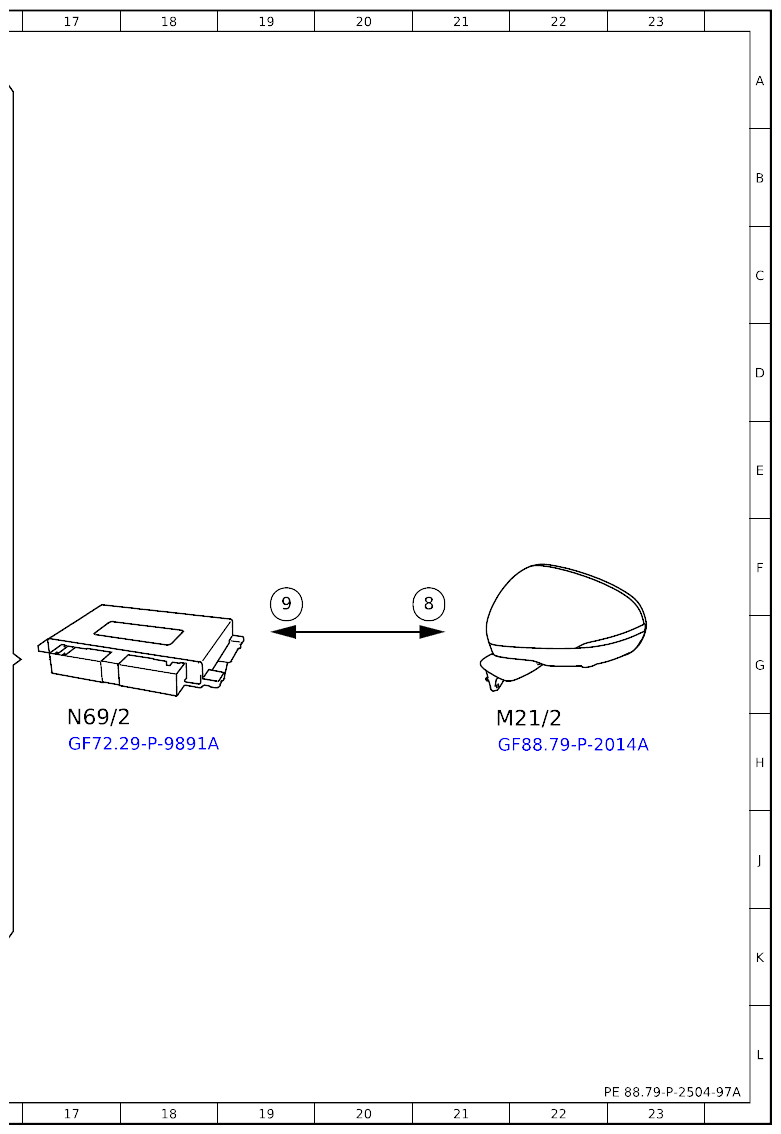

| Code: | Designation: | Position: |
|---|---|---|
| Code 545 | Connect 5 (NTG6) | 2E |
| Code 547 | Connect 20 Entry (NTG6) | 2F |
| Code 548 | Connect 20 MID (NTG6) | 2F |
| Code 549 | Connect 20 HIGH (NTG6) | 2G |
| M21/2 | Passenger-side outside mirror | 22H |
| N69/1 | Driver door control unit | 10K |
| N69/2 | Front passenger door control unit | 17H |
| N73 | EIS [EZS] control unit | 2B |
| N73 | EIS [EZS] control unit | 10F |
| N133/1 | Instrument cluster control unit | 2G |
| N166 | Head unit/instrument cluster control unit | 2E |
| S20 | Driver-side power window and outside mirror adjustment switch group | 4J |
| S22 | Driver seat adjustment switch | 4L |
| U1141 | Valid except model 213, 238, 257, 290 | 5D |
| U1199 | Valid for vehicles up to facelift | 5E |
| U1199 | Valid for vehicles up to facelift | 2F |
| U1199 | Valid for vehicles up to facelift | 2E |
| U1200 | Valid for vehicles as of facelift | 5F |
| U1200 | Valid for vehicles as of facelift | 2G |
| U1235 | Valid for model 213, 238, 257, 290 | 5F |
| CAN B | Interior CAN | 7B |
| CAN B | Interior CAN | 14K |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 14B |
| CAN HMI | User interface CAN | 7E |
| CAN HMI2 | CAN 2 for user interface | 7G |
| LIN | Local Interconnect Network | 7K |
| LIN | Local Interconnect Network | 7J |
| 1 | Reverse gear engaged, signal | 16A |
| 2 | Circuit 15, status | 15A |
| 3 | Displayed vehicle speed, signal | 8F |
| 3 | Displayed vehicle speed, signal | 8E |
| 3 | Displayed vehicle speed, signal | 16E |
| 4 | Outside mirror adjustment switch, status | 9J |
| 5 | Memory function switch, status | 9K |
| 6 | Outside mirror adjustment, request | 16J |
| 7 | Store passenger-side outside mirror park position, request | 15J |
| 8 | Outside mirror actuator motor, actuation | 21F |
| 9 | Potentiometer, signal | 19F |
