Wiring Diagram Electronic Stability Program (ESP) - PE42.45-P-2200-97IBA
Model 177

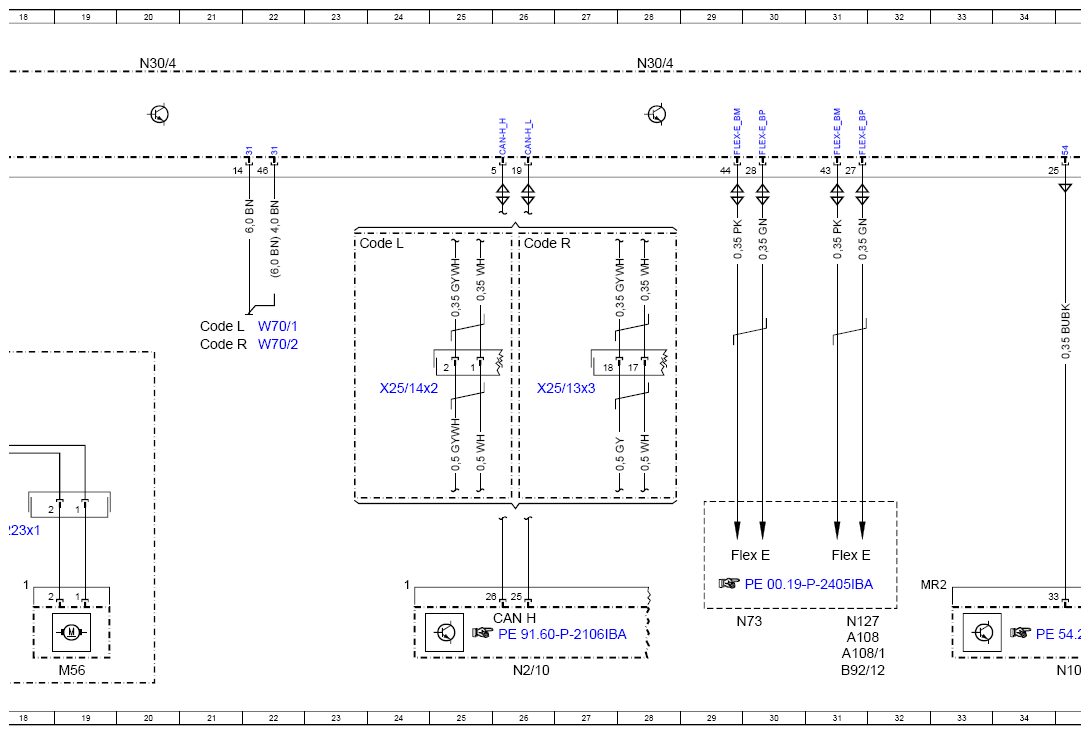

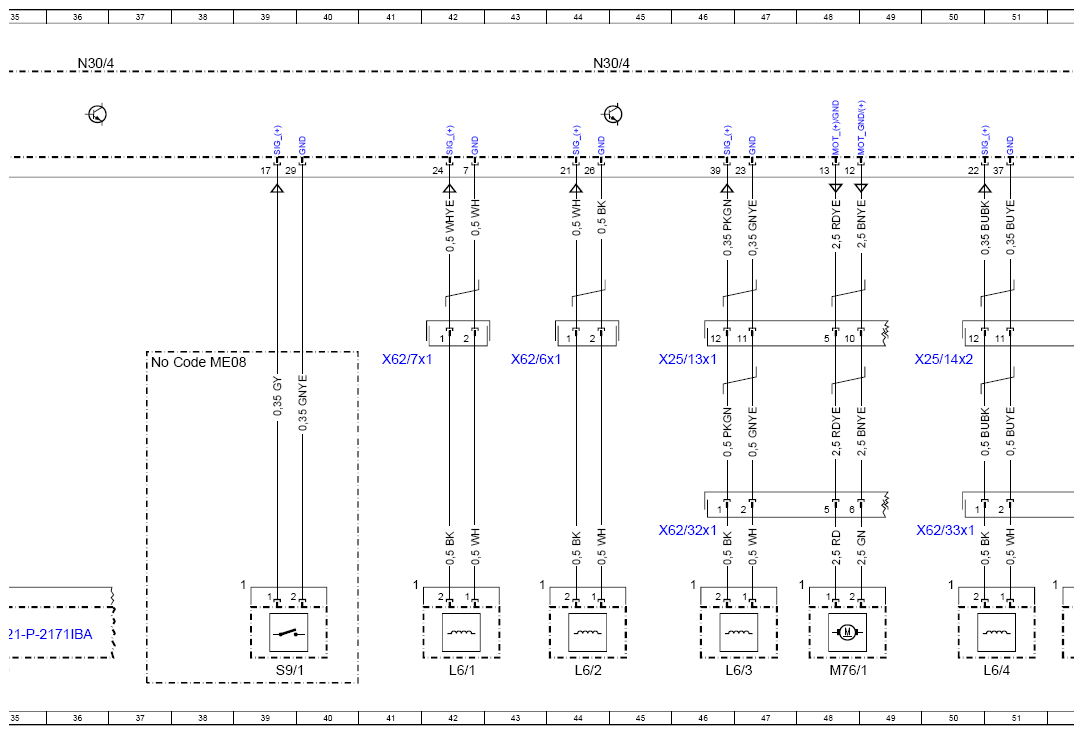

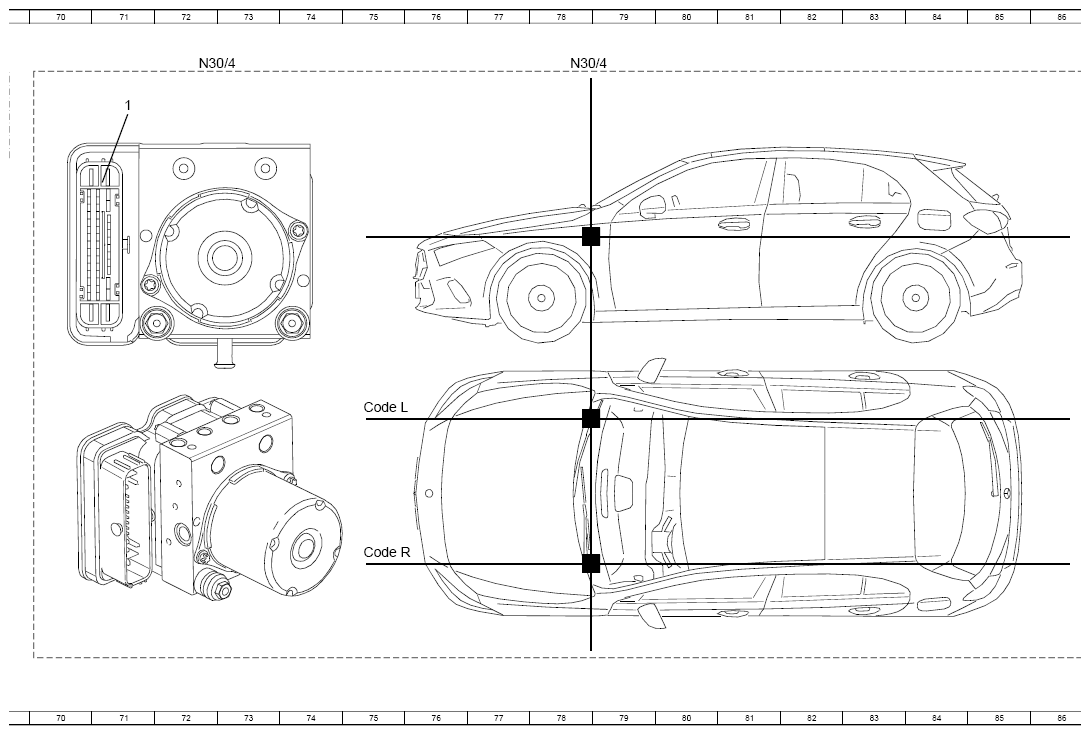

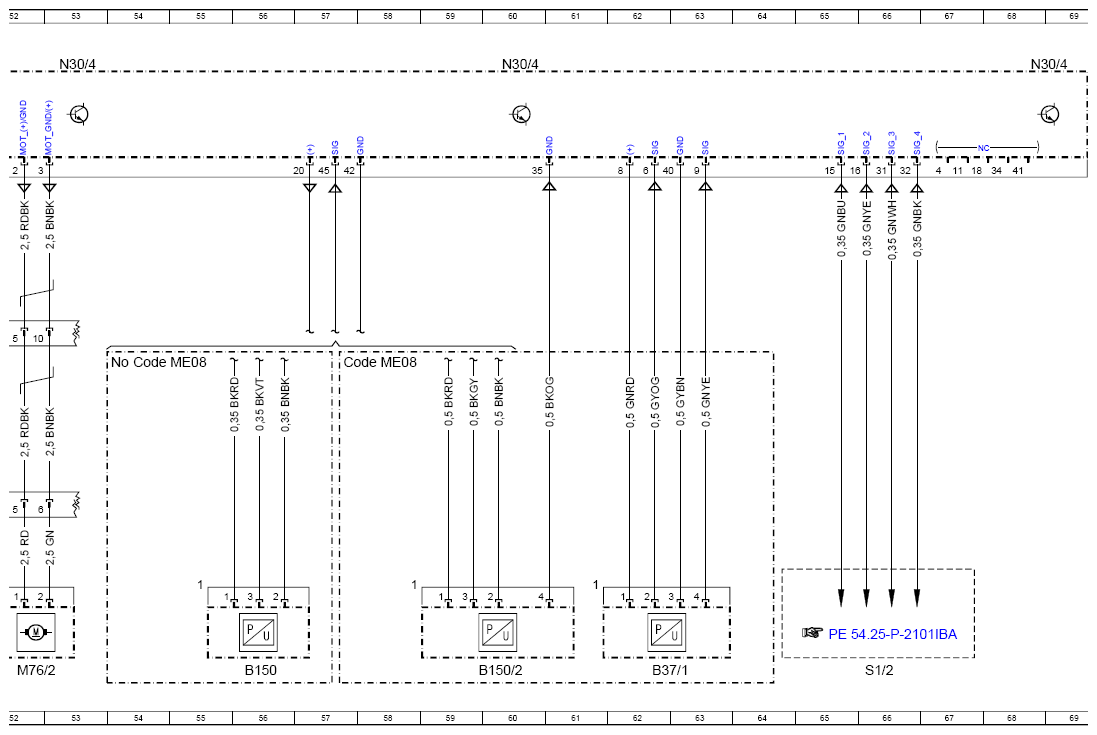

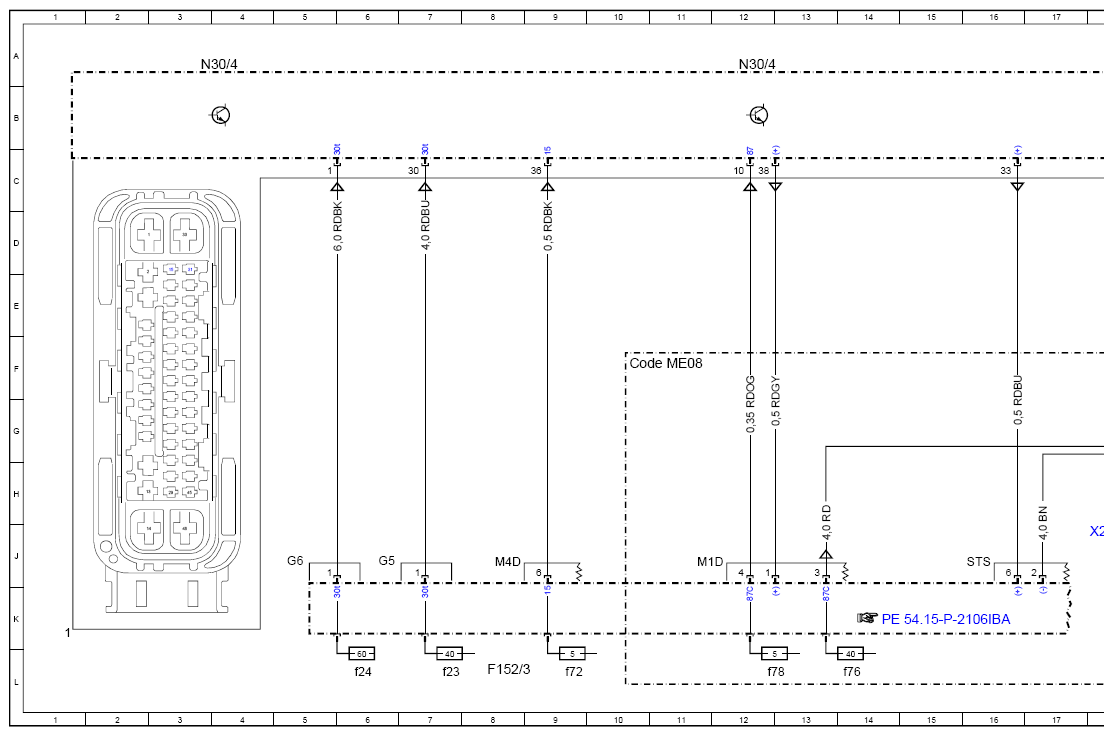

Control unit N30/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A108 | Active Brake Assist controller unit | 31K |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 31L |
| B150 | Brake vacuum sensor | 56L |
| B150/2 | Dual brake vacuum sensor | 60L |
| B37/1 | Pedal angle sensor | 62L |
| B92/12 | Short and long-range radar sensor | 31L |
| CAN H | Vehicle dynamics CAN | 26K |
| Code L | LEFT-HAND DRIVE | 21E |
| Code L | LEFT-HAND DRIVE | 23D |
| Code L | LEFT-HAND DRIVE | 75G |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 10F |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 38F |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 54F |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 57F |
| Code R | RIGHT-HAND DRIVE | 21F |
| Code R | RIGHT-HAND DRIVE | 26D |
| Code R | RIGHT-HAND DRIVE | 75J |
| F152/3 | Engine compartment fuse and relay module | 8L |
| F152/3f23 | Fuse 23 | 7L |
| F152/3f24 | Fuse 24 | 6L |
| F152/3f72 | Fuse 72 | 9L |
| F152/3f76 | Fuse 76 | 14L |
| F152/3f78 | Fuse 78 | 13L |
| Flex E | Chassis FlexRay | 29J |
| Flex E | Chassis FlexRay | 31J |
| L6/1 | Left front axle rpm sensor | 42L |
| L6/2 | Right front axle rpm sensor | 44L |
| L6/3 | Left rear axle rpm sensor | 46L |
| L6/4 | Right rear axle rpm sensor | 51L |
| M56 | Electric vacuum pump | 19L |
| M76/1 | Left electric parking brake actuator motor | 48L |
| M76/2 | Right electric parking brake actuator motor | 52L |
| N10 | Central control module | 35L |
| N127 | Drivetrain control unit | 31K |
| N2/10 | Supplemental restraint system control unit | 26L |
| N30/4 | Electronic Stability Program control unit | 3A |
| N30/4 | Electronic Stability Program control unit | 12A |
| N30/4 | Electronic Stability Program control unit | 20A |
| N30/4 | Electronic Stability Program control unit | 28A |
| N30/4 | Electronic Stability Program control unit | 36A |
| N30/4 | Electronic Stability Program control unit | 44A |
| N30/4 | Electronic Stability Program control unit | 53A |
| N30/4 | Electronic Stability Program control unit | 60A |
| N30/4 | Electronic Stability Program control unit | 68A |
| N30/4 | Electronic Stability Program control unit | 72A |
| N30/4 | Electronic Stability Program control unit | 78A |
| N73 | Electronic ignition switch control unit | 30K |
| S1/2 | Exterior lights and electric parking brake switch group | 66L |
| S9/1 | Stop lamp switch | 39L |
| W70/1 | Left ESP® ground point | 22E |
| W70/2 | Right ESP® ground point | 22F |
| X223x1 | Electric vacuum pump electrical connector | 18J |
| X25/13x1 | Left engine compartment/vehicle interior electrical connector | 46F |
| X25/13x3 | Left engine compartment/vehicle interior electrical connector | 27F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 24F |
| X25/14x2 | Right engine compartment/vehicle interior electrical connector | 50F |
| X62/32x1 | Rear axle electrical connector, left distributor | 46J |
| X62/33x1 | Rear axle electrical connector, right distributor | 50J |
| X62/6x1 | Front axle electrical connector, right distributor | 43F |
| X62/7x1 | Front axle electrical connector, left distributor | 41F |
