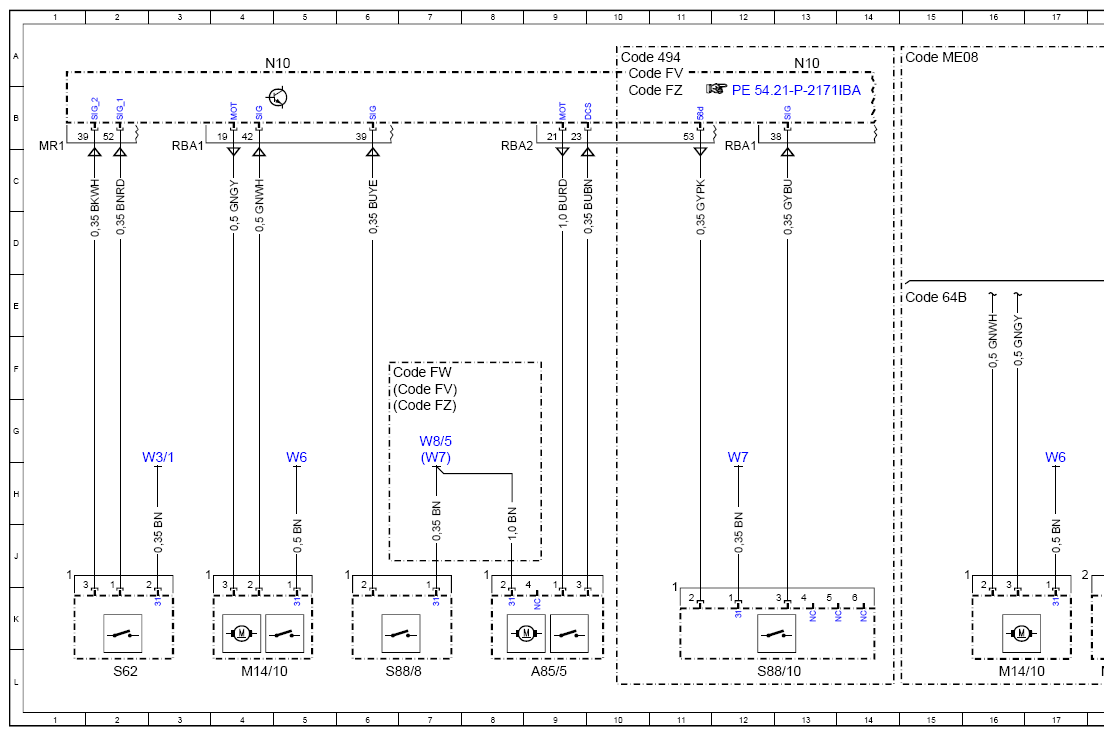

Wiring Diagram For Locking System - PE80.00-P-2000-97IBA
Model 177
Tailgate/fuel filler cap/hood
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A85/5 | Trunk lid/liftgate lock | 9L |
| Code 494 | USA version | 10A |
| Code 63B | VEHICLE PLUG XEV CHARGING SOCKET, COMBO2/TYPE2 | 23E |
| Code 64B | VEHICLE SOCKET. XEV-CHARGING SOCKET CHADEMO/TYPE1 | 15E |
| Code 66B | VEHICLE SOCKET. XEV CHARGING SOCKET, COMBO1/TYPE1 | 23E |
| Code FV | LONG SEDAN | 6F |
| Code FV | LONG SEDAN | 10A |
| Code FW | SEDAN | 6F |
| Code FZ | SPECIAL VERSION | 6G |
| Code FZ | SPECIAL VERSION | 10B |
| Code ME08 | Hybrid drive 75-84 KW VARIANT (INCLUDING PLUGIN) | 15A |
| F152/4 | Vehicle interior fuse and relay module | 36L |
| F152/4f130 | Fuse 130 | 34L |
| M14/10 | Tank cap central locking actuator | 4L |
| M14/10 | Tank cap central locking actuator | 25L |
| M14/10 | Tank cap central locking actuator | 26L |
| M14/10 | Tank cap central locking actuator | 18L |
| M14/10 | Tank cap central locking actuator | 16L |
| N10 | Central control module | 4A |
| N10 | Central control module | 13A |
| N10 | Central control module | 24A |
| N83/11 | Alternating current charger for high-voltage battery | 21L |
| N83/11 | Alternating current charger for high-voltage battery | 29L |
| S145/2 | HV charge abort button | 32L |
| S62 | Center engine hood contact switch | 2L |
| S88/10 | Trunk lid/liftgate emergency opening button | 12L |
| S88/8 | Trunk lid/liftgate external operation button | 6L |
| W3/1 | Ground point (right front wheel well) | 3H |
| W6 | Left wheel arch trunk ground point | 5H |
| W6 | Left wheel arch trunk ground point | 17H |
| W6 | Left wheel arch trunk ground point | 25H |
| W7 | Right wheelhouse trunk ground point | 7H |
| W7 | Right wheelhouse trunk ground point | 12H |
| W8/5 | Right tailgate ground point | 7G |
| X4/12x1 | HV charge abort button electrical connector | 34H |
