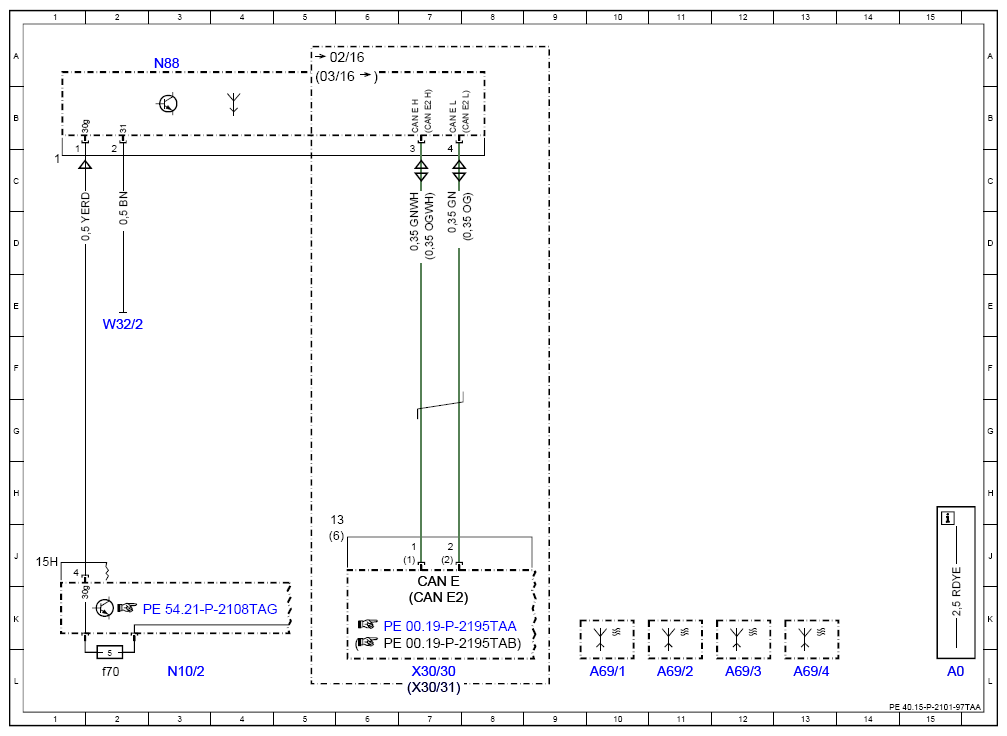

Wiring Diagram For Tire Pressure Monitor Control Unit - PE40.15-P-2101-97TAA
Model 172.4
with code 475 (Tyre pressure monitoring system)
Control unit N88/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A69/1 | Left front tire pressure sensor | 10L |
| A69/2 | Right front tire pressure sensor | 11L |
| A69/3 | Left rear tire pressure sensor | 12L |
| A69/4 | Right rear tire pressure sensor | 13L |
| CAN E | Chassis CAN | 7J |
| CAN E2 | Chassis CAN 2 | 7K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f70 | Fuse 70 | 2L |
| N88 | Tire pressure monitor control unit | 3A |
| W32/2 | Right rear panel ground point | 2E |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 7L |
| X30/31 | Chassis 1 CAN (CAN E2) potential distributor electrical connector | 7L |
