Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97TAA
Model 172.4

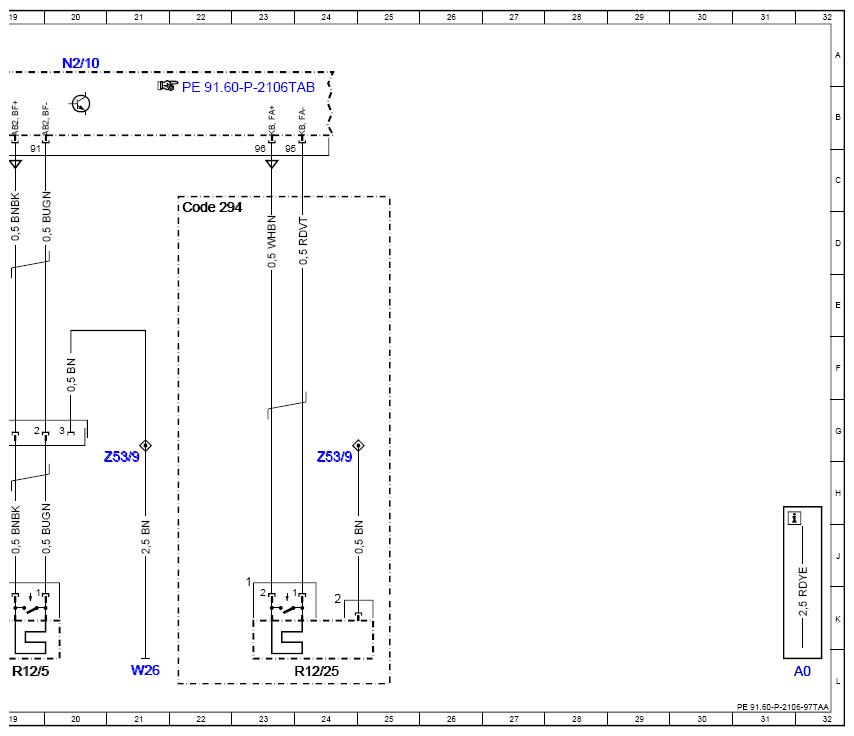

Control unit N2/10, connector 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A45 | Fanfare horns and airbag clock spring contact | 12J |
| CAN E | Chassis CAN | 8J |
| CAN E1 | Chassis CAN 1 | 7K |
| Code 294 | Kneebag | 22D |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1f15 | Fuse 15 | 2L |
| N10/1f8 | Fuse 8 | 5L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N80 | Steering column module control unit | 12L |
| R12/13 | Driver airbag squib 1 | 15L |
| R12/14 | Driver airbag squib 2 | 16L |
| R12/25 | Driver knee bag squib | 24L |
| R12/4 | Front passenger airbag squib 1 | 18L |
| R12/5 | Front passenger airbag squib 2 | 19L |
| W26 | Supplemental restraint system control unit ground point | 21L |
| X28/12 | Airbag electrical connector | 17H |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 7L |
| X30/74 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 21G |
| Z53/9 | Vehicle interior connector sleeve, airbag circuit 31 | 24G |
