Wiring Diagram For Parking System Control Unit - PE54.65-P-2105-97FBA
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 as of model year 2019 with code 235 (Active Parking Assist) Control unit N62
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 113L |
| A2/109 | Telephone antenna splitter | 74L |
| A2/155 | Telephone and stationary heater antenna changeover switch | 74L |
| A26/17 | Head unit | 67L |
| B8/1 | Outer left front parking system distance sensor | 24L |
| B8/10 | Outer left rear parking system distance sensor | 18L |
| B8/11 | Center left rear parking system distance sensor | 20L |
| B8/12 | Center right rear parking system distance sensor | 22L |
| B8/2 | Center left front parking system distance sensor | 26L |
| B8/3 | Inner left front parking system distance sensor | 28L |
| B8/4 | Inner right front parking system distance sensor | 29L |
| B8/5 | Center right front parking system distance sensor | 31L |
| B8/6 | Outer right front parking system distance sensor | 33L |
| B8/7 | Outer right rear parking system distance sensor | 13L |
| B8/8 | Inner right rear parking system distance sensor | 15L |
| B8/9 | Inner left rear parking system distance sensor | 17L |
| B84/10 | Rear end 360° camera | 55L |
| B84/3 | Backup camera | 63L |
| B84/7 | Left outside mirror 360° camera | 38L |
| B84/7x1 | Left outside mirror 360° camera electrical connector | 37J |
| B84/8 | Right outside mirror 360° camera | 43L |
| B84/8x1 | Right outside mirror 360° camera electrical connector | 42J |
| B84/9 | Front end 360° camera | 48L |
| Code 218 | Backup camera | 59A |
| Code 235 | Active Park Assist | 76A |
| Code 501 | 360 degree camera | 34A |
| Code 501 | 360 degree camera | 76A |
| Code 506 | Audio 20 NTG 5.5 radio | 64A |
| Code 531 | COMAND APS | 64A |
| Code 899 | Multifunction telephony | 72D |
| Code 899 | Multifunction telephony | 72D |
| Code B24 | Radio remote control for stationary heater | 72D |
| Code FA | CABRIOLET | 5F |
| Code FA | CABRIOLET | 5E |
| Code FA | CABRIOLET | 52D |
| Code FA | CABRIOLET | 56D |
| Code FA | CABRIOLET | 76E |
| Code FC | COUPE | 80E |
| Code FS | STATION WAGON | 83D |
| Code FV | LONG SEDAN | 83D |
| Code FW | SEDAN | 83C |
| Code L | LEFT-HAND DRIVE | 36F |
| Code L | LEFT-HAND DRIVE | 41F |
| Code R | RIGHT-HAND DRIVE | 36F |
| Code R | RIGHT-HAND DRIVE | 41F |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 8K |
| Flex E | Chassis FlexRay | 9K |
| H13/4 | Parking system speaker | 11L |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f202 | Fuse 202 | 4L |

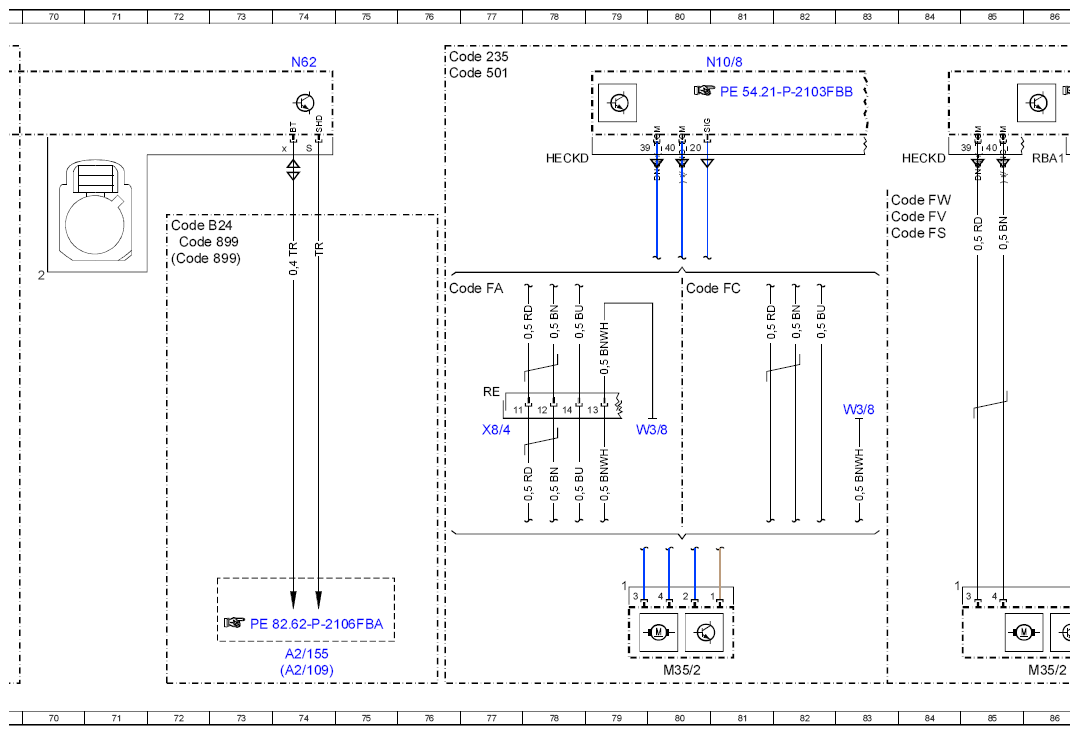

| M35/2 | Rear camera cover motor | 80L |
| M35/2 | Rear camera cover motor | 86L |
| N10/8 | Rear SAM control unit | 81A |
| N10/8 | Rear SAM control unit | 87A |

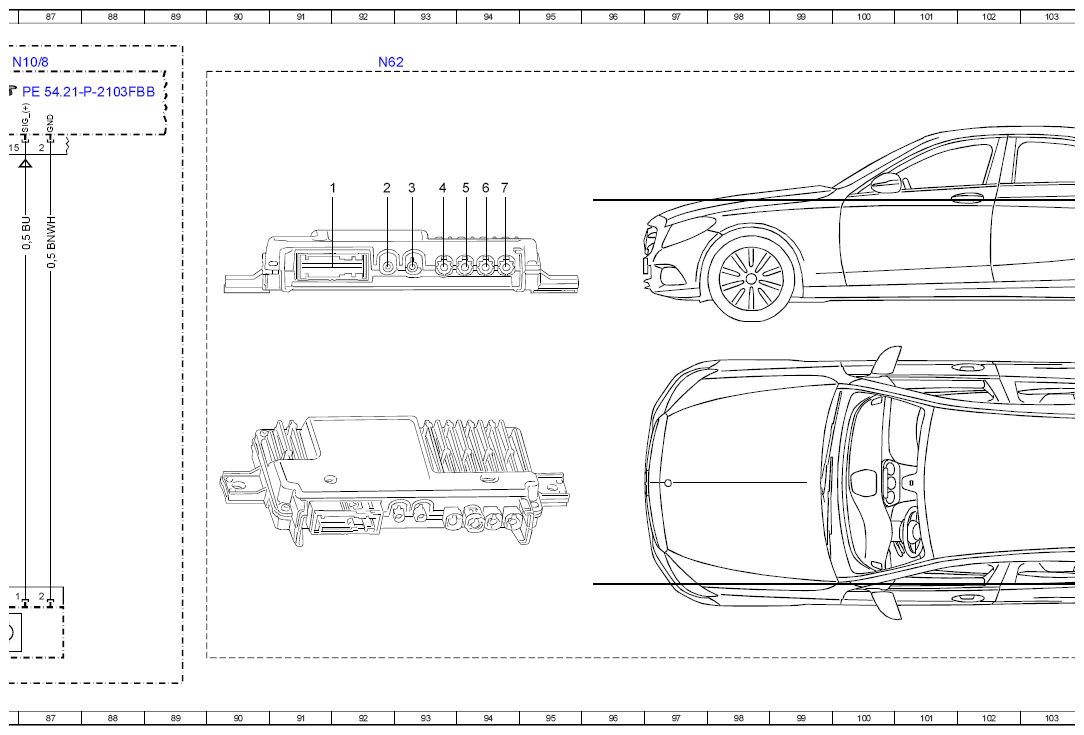

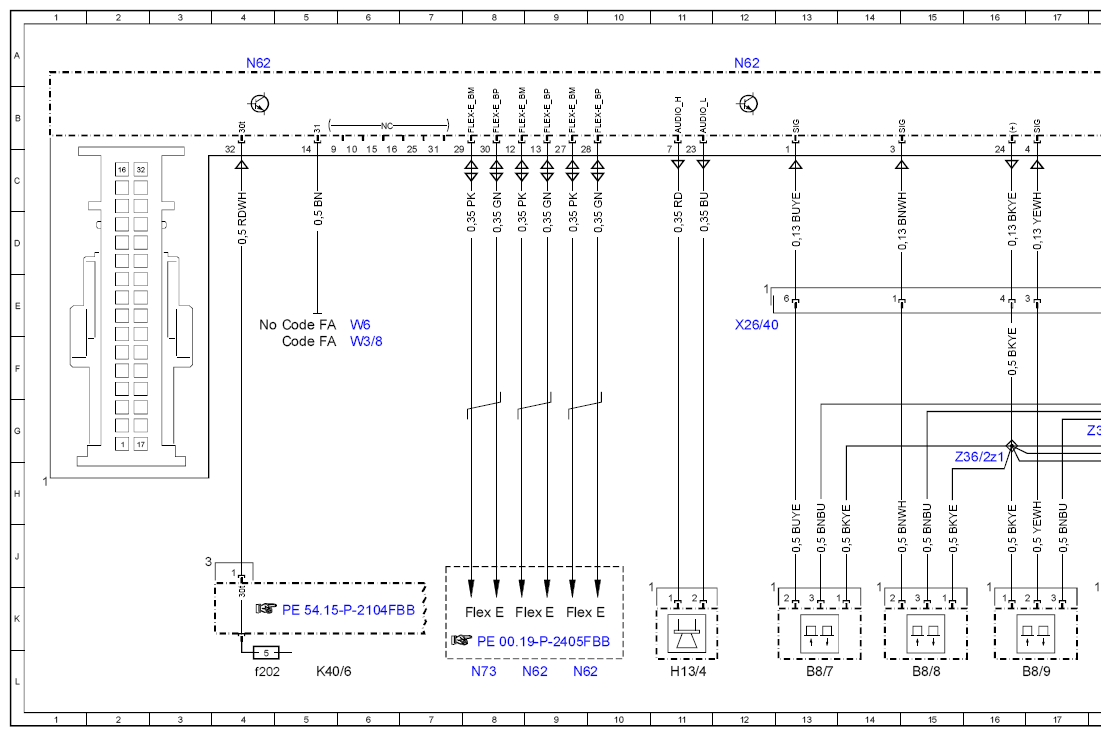

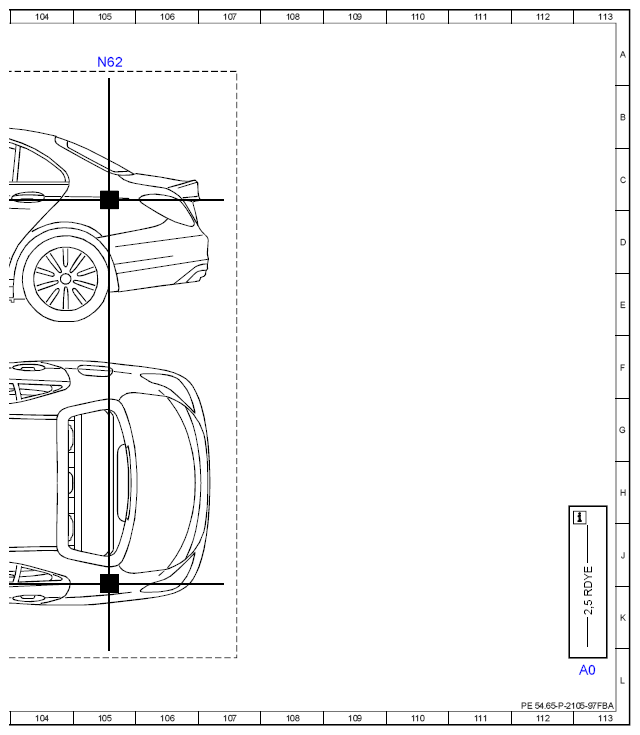

| N62 | Parking system control unit | 9L |
| N62 | Parking system control unit | 9L |
| N62 | Parking system control unit | 4A |
| N62 | Parking system control unit | 12A |
| N62 | Parking system control unit | 20A |
| N62 | Parking system control unit | 28A |
| N62 | Parking system control unit | 36A |
| N62 | Parking system control unit | 44A |
| N62 | Parking system control unit | 52A |
| N62 | Parking system control unit | 60A |
| N62 | Parking system control unit | 68A |
| N62 | Parking system control unit | 74A |
| N62 | Parking system control unit | 92A |
| N62 | Parking system control unit | 105A |
| N73 | Electronic ignition switch control unit | 8L |
| W3/8 | Right rear wheel well ground point | 6F |
| W3/8 | Right rear wheel well ground point | 79G |
| W3/8 | Right rear wheel well ground point | 83G |
| W6 | Left wheel arch trunk ground point | 6E |
| X233/1 | Front end 360° camera electrical connector | 47G |
| X26/38 | Front bumper and frame wiring harness electrical connector | 23E |
| X26/40 | Rear frame floor assembly/bumper electrical connector | 12E |
| X35/1 | Driver door electrical connector | 42F |
| X35/1 | Driver door electrical connector | 37F |
| X35/2 | Front passenger door electrical connector | 37F |
| X35/2 | Front passenger door electrical connector | 42F |
| X8/4 | Trunk lid/liftgate electrical connector | 53G |
| X8/4 | Trunk lid/liftgate electrical connector | 77G |
| Z36/1z1 | Rear parking system sensors ground line connector sleeve | 18G |
| Z36/2z1 | Rear parking system sensors power supply connector sleeve | 16G |
| Z36/3z1 | Front parking system sensors ground line connector sleeve | 29G |
| Z36/4z1 | Front parking system sensors positive line connector sleeve | 27G |
