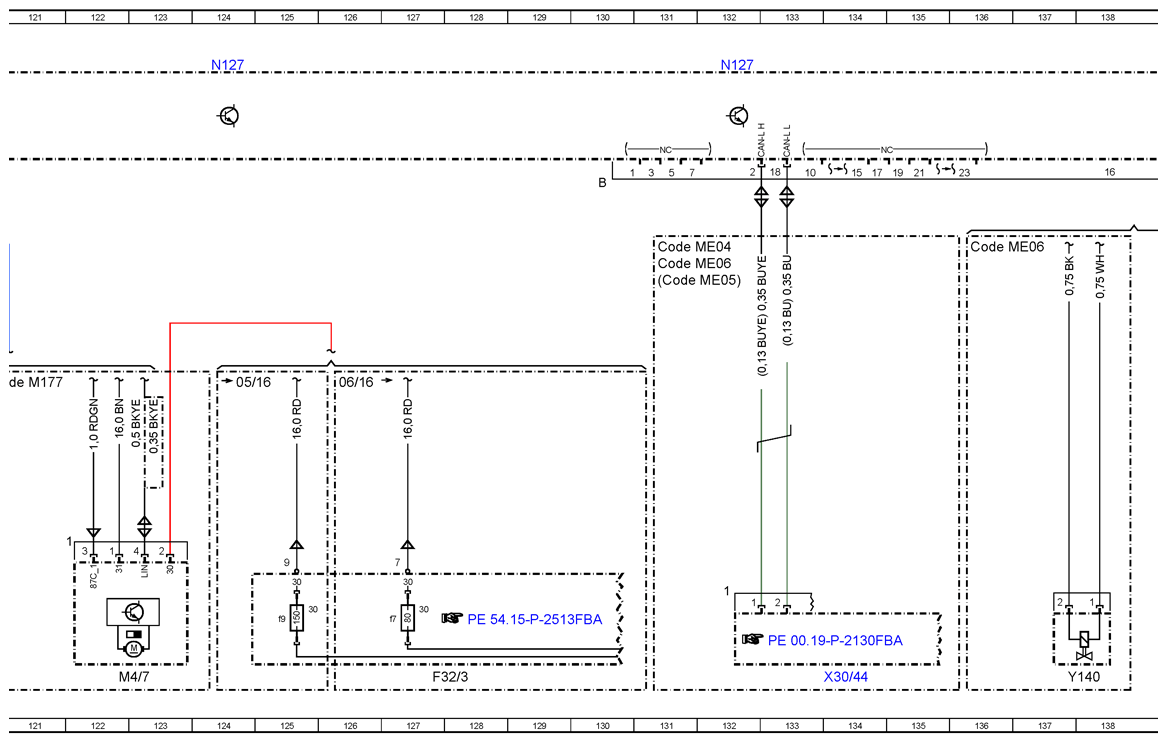

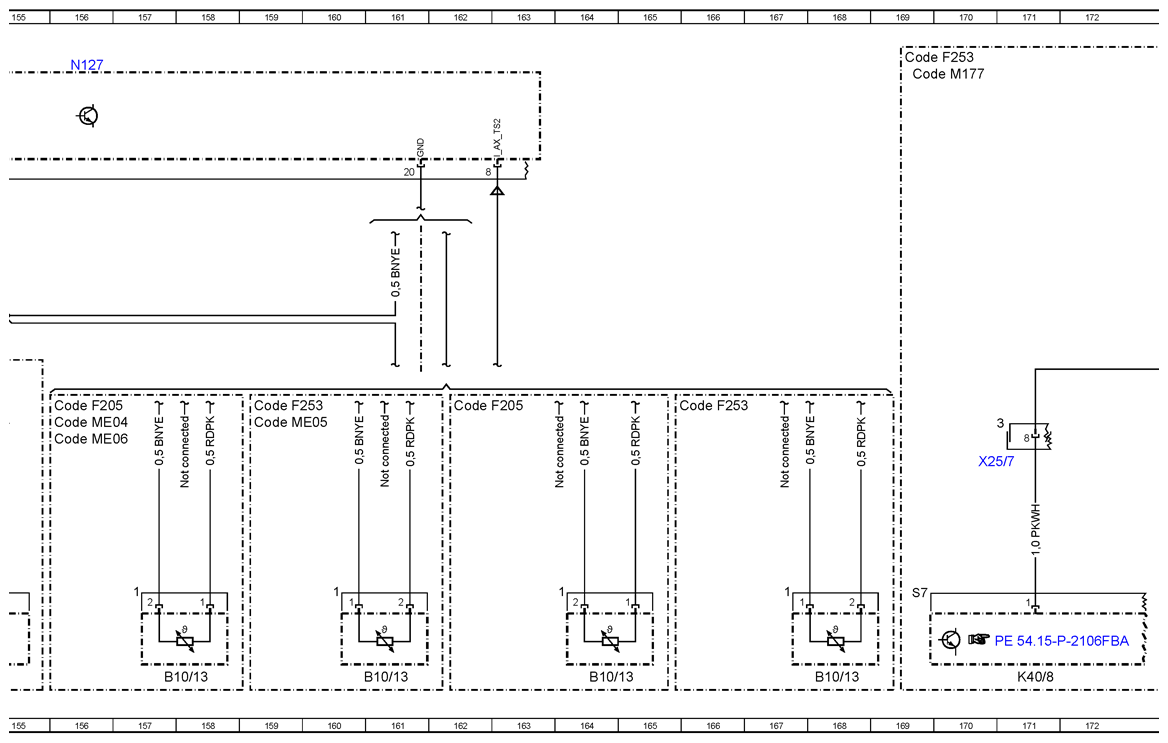

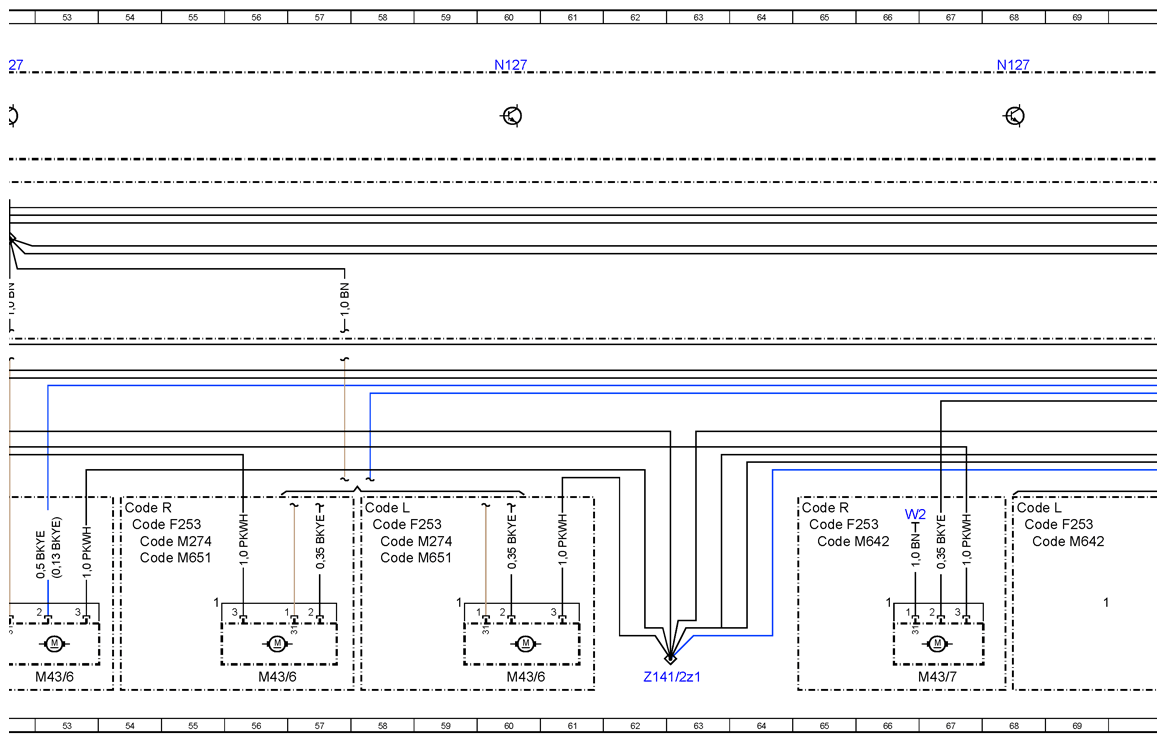

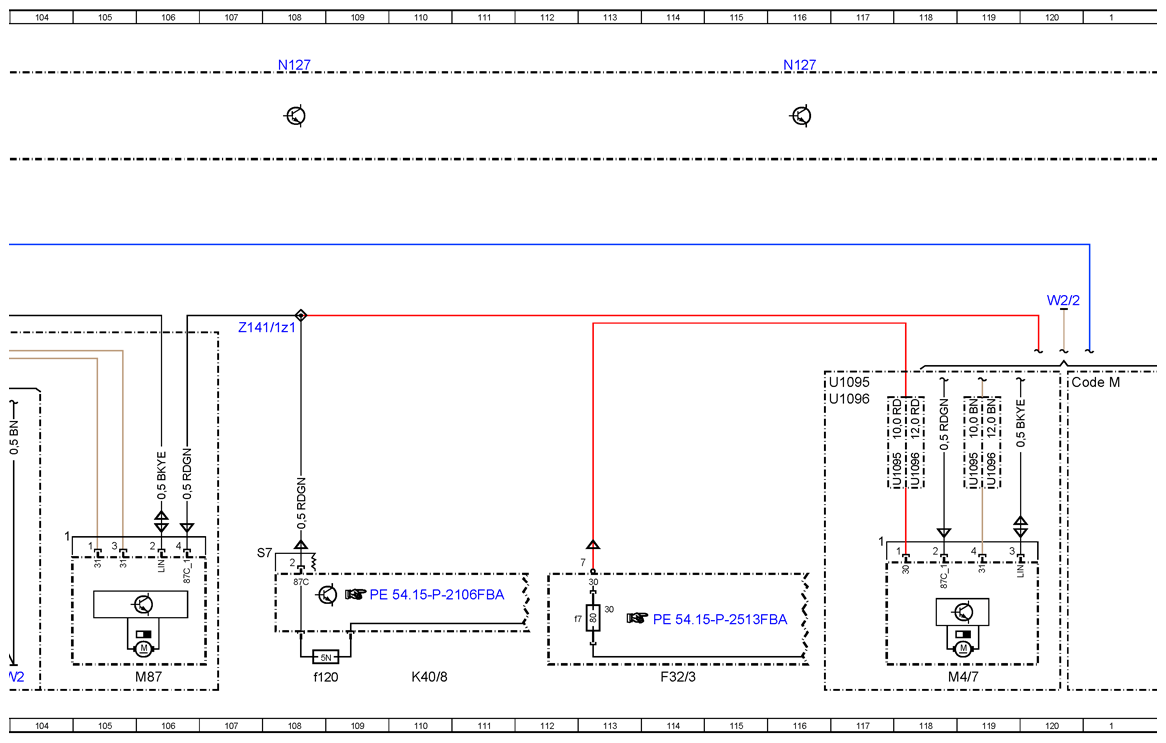

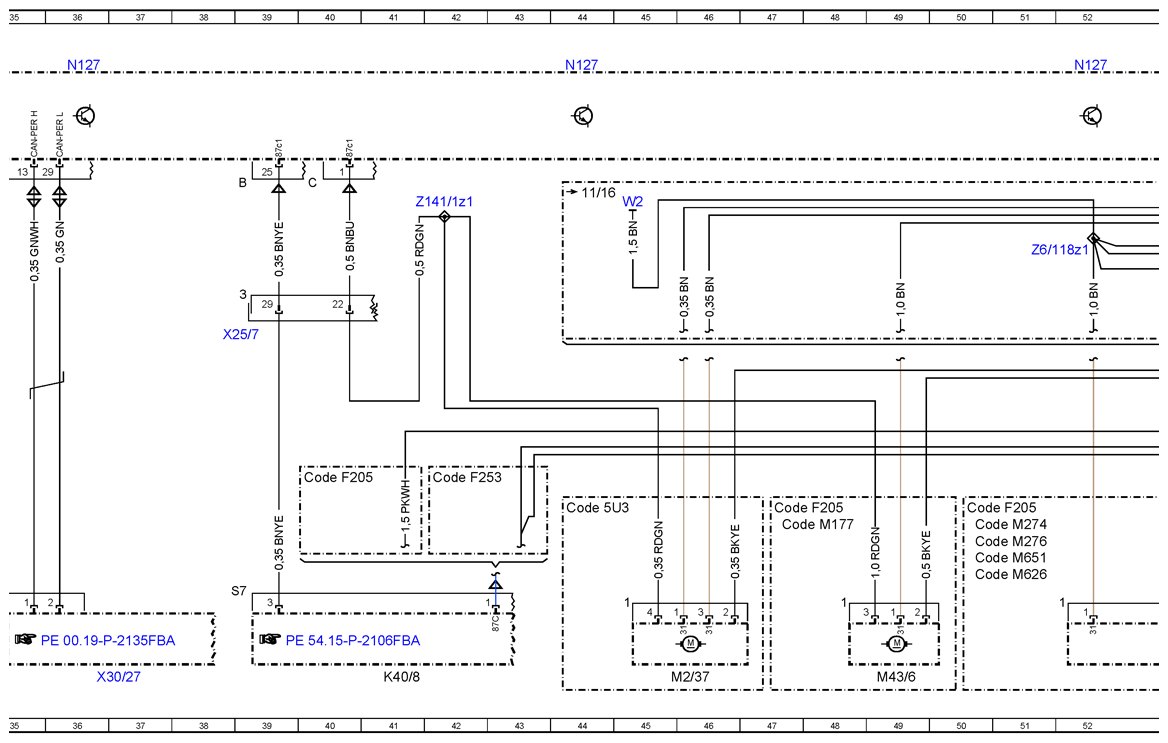

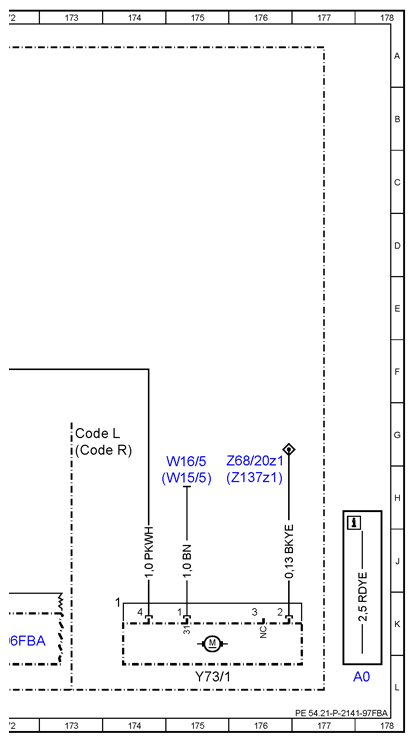

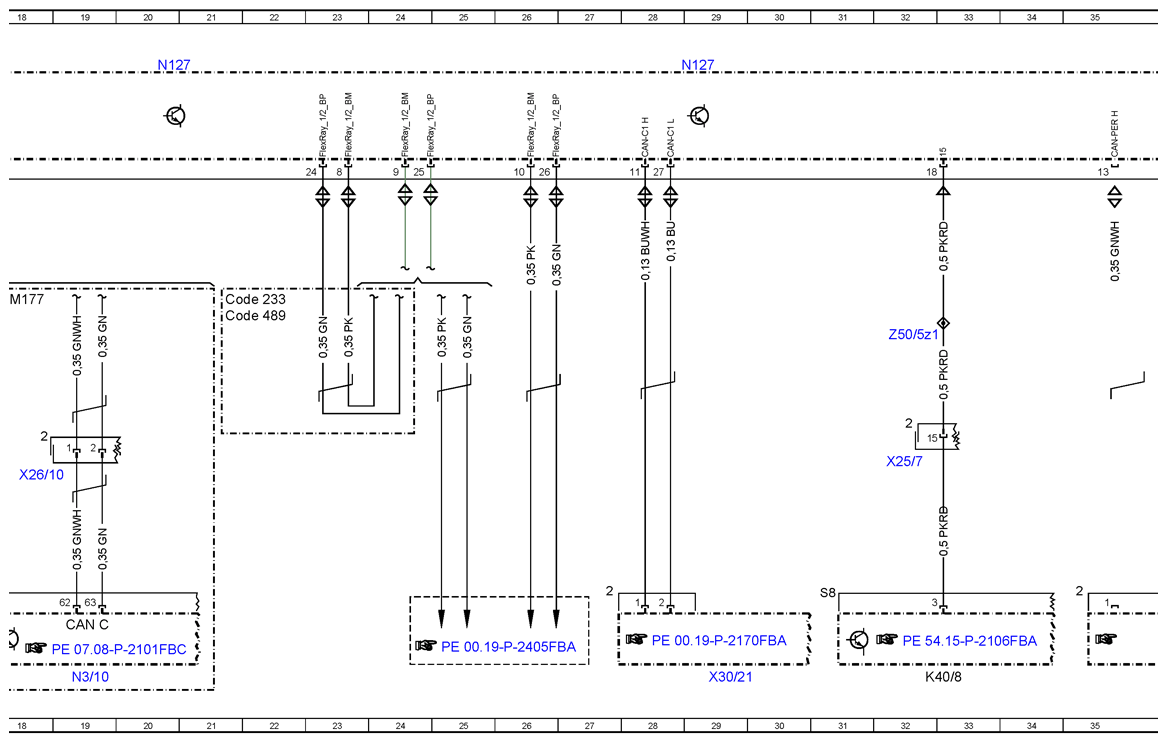

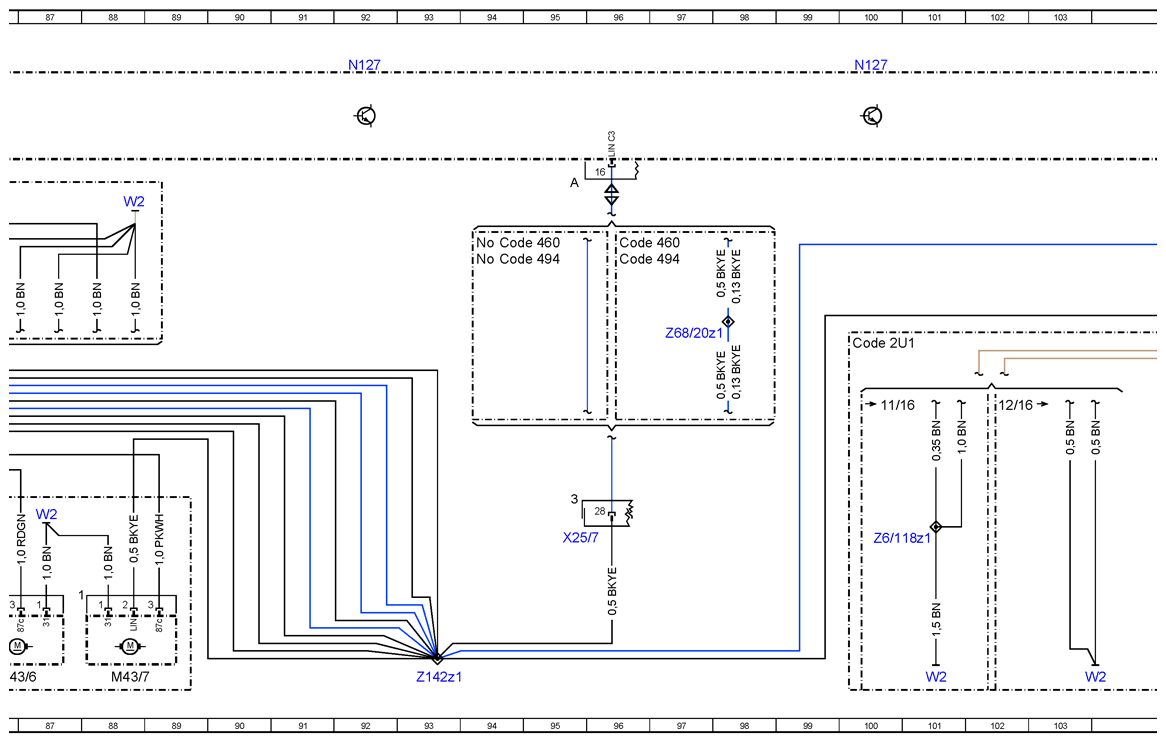

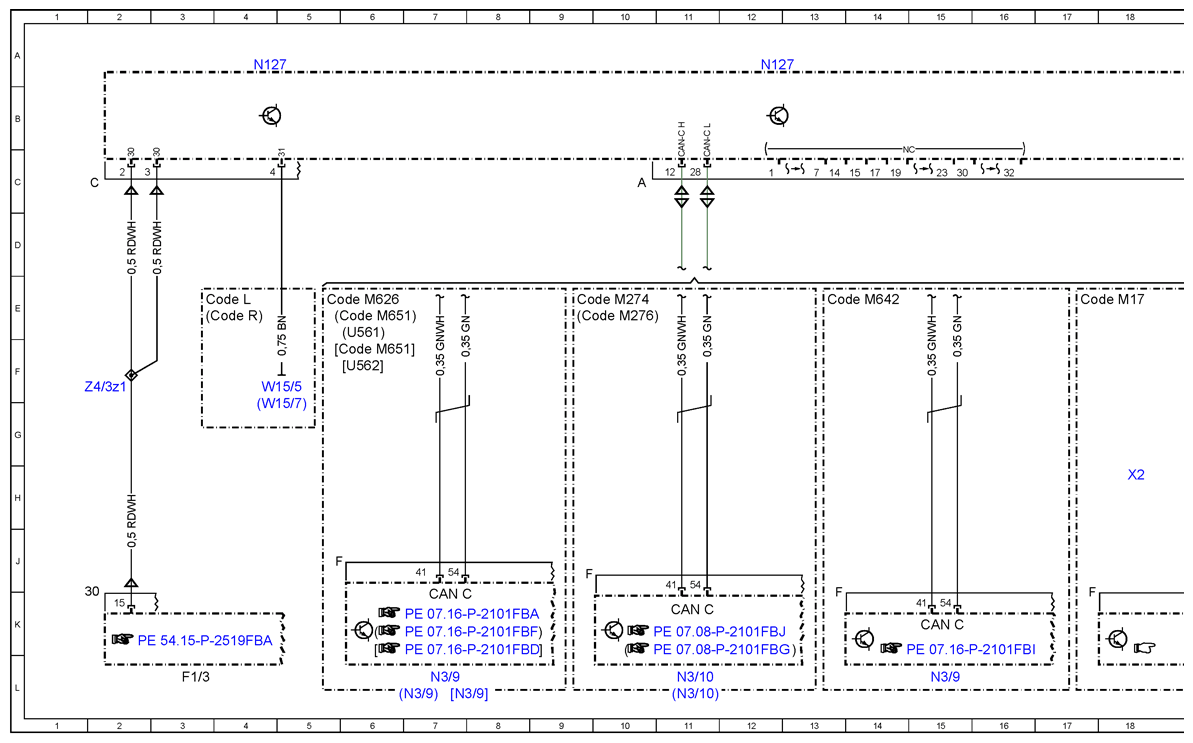

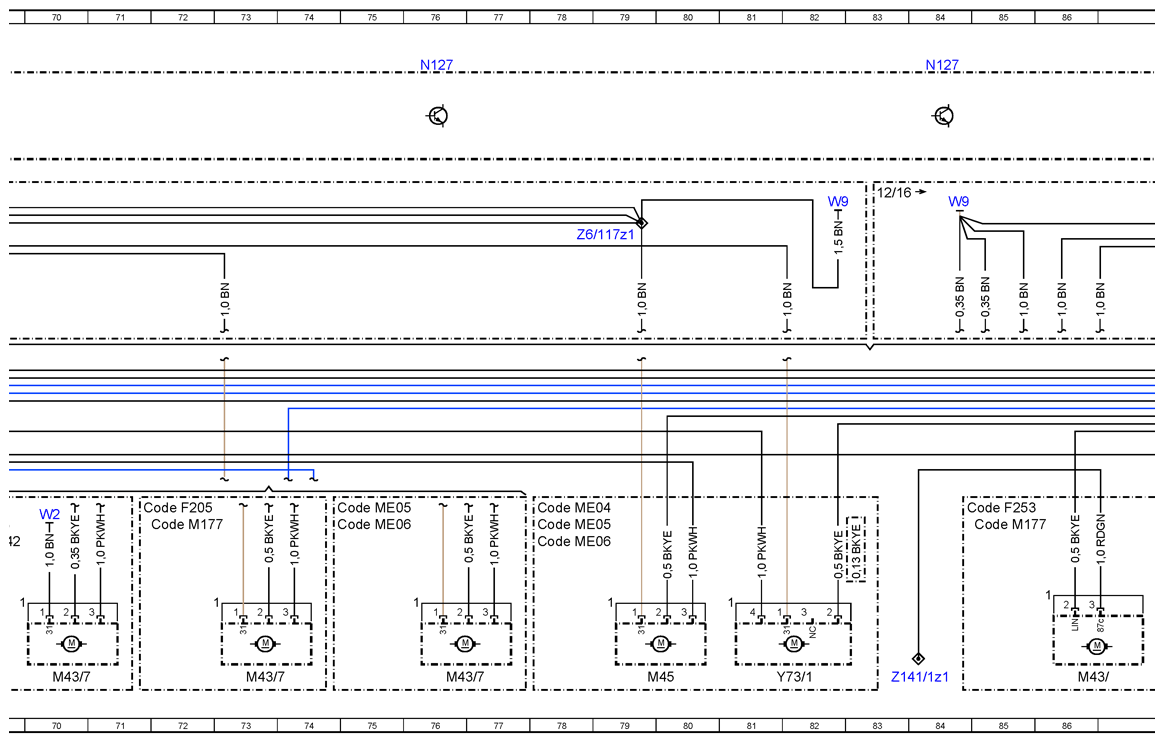

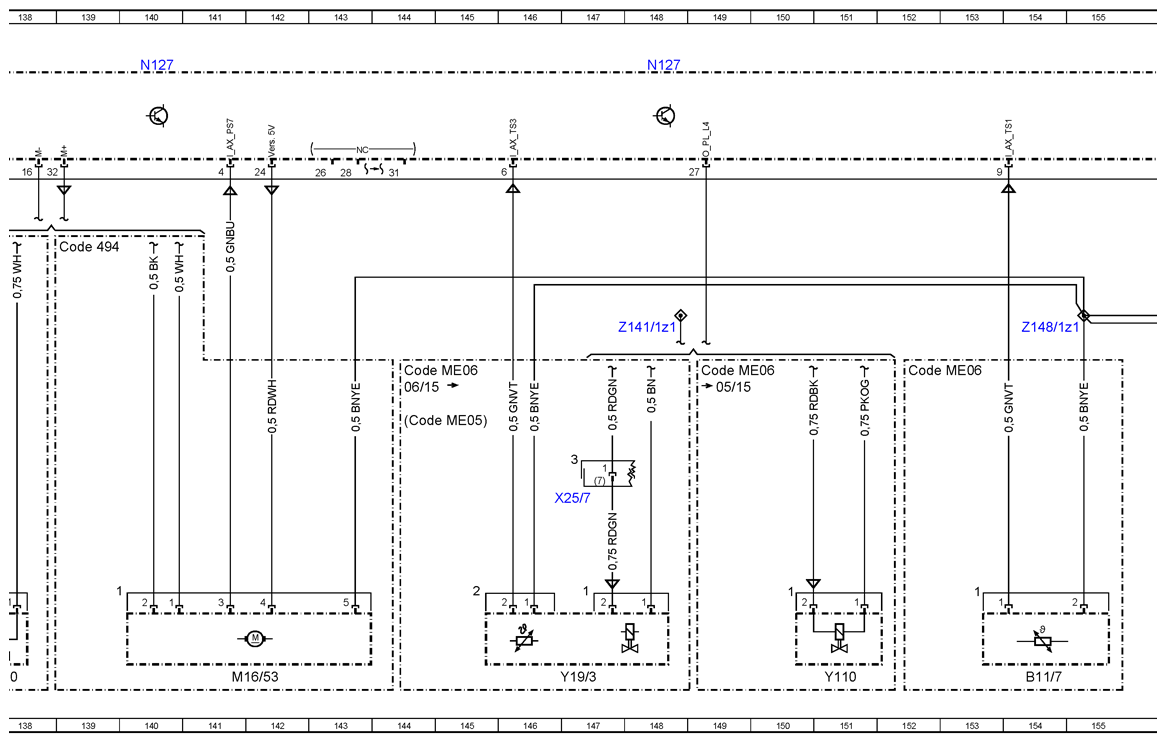

Wiring Diagram For Drivetrain Control Unit - PE54.21-P-2141-97FBA
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019 Control unit N127 Model 253 (except 253.99) up to model year 2020 Control unit N127
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 178L |
| BI0/13 | Low-temperature circuit temperature sensor | 157L |
| BI0/13 | Low-temperature circuit temperature sensor | 161L |
| BI0/13 | Low-temperature circuit temperature sensor | 164L |
| BI0/13 | Low-temperature circuit temperature sensor | 168L |
| B11/7 | Low-temperature coolant circuit 2 temperature sensor | 154L |
| CAN C | Engine CAN | 11K |
| CAN C | Engine CAN | 15K |
| CAN C | Engine CAN | 19K |
| CAN C | Engine CAN | 7K |
| Code 233 | AUTONOMOUS INTELLIGENT CRUISE CONTROL PLUS | 21E |
| Code 2U1 | Radiator shutters | 100F |
| Code 460 | Canada version | 96D |
| Code 460 | Canada version | 94D |
| Code 489 | AIR BODY CONTROL | 21E |
| Code 494 | USA version | 94D |
| Code 494 | USA version | 96D |
| Code 494 | USA version | 139D |
| Code 5U3 | AIR PANEL | 44H |
| Code F205 | MODEL SERIES 205 | 47H |
| Code F205 | MODEL SERIES 205 | 50H |
| Code F205 | MODEL SERIES 205 | 40H |
| Code F205 | MODEL SERIES 205 | 71H |
| Code F205 | MODEL SERIES 205 | 156G |
| Code F205 | MODEL SERIES 205 | 162G |
| Code F253 | MODEL SERIES 253 | 54J |
| Code F253 | MODEL SERIES 253 | 58J |
| Code F253 | MODEL SERIES 253 | 42H |
| Code F253 | MODEL SERIES 253 | 68J |
| Code F253 | MODEL SERIES 253 | 65J |
| Code F253 | MODEL SERIES 253 | 84H |
| Code F253 | MODEL SERIES 253 | 159G |
| Code F253 | MODEL SERIES 253 | 165G |
| Code F253 | MODEL SERIES 253 | 169A |
| Code L | LEFT-HAND DRIVE | 58H |
| Code L | LEFT-HAND DRIVE | 68H |
| Code L | LEFT-HAND DRIVE | 3E |
| Code L | LEFT-HAND DRIVE | 173G |
| Code M177 | SPARK-IGNITION ENGINE M177 | 47J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 72J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 85J |
| Code M177 | SPARK-IGNITION ENGINE M177 | 17E |
| Code M177 | SPARK-IGNITION ENGINE M177 | 120F |
| Code M177 | SPARK-IGNITION ENGINE M177 | 169A |
| Code M274 | SPARK-IGNITION ENGINE M274 | 54J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 50J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 58J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 9E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 50J |
| Code M276 | SPARK-IGNITION ENGINE M276 | 9E |
| Code M626 | DIESEL ENGINE O626 | 50J |
| Code M626 | DIESEL ENGINE O626 | 5E |
| Code M642 | DIESEL ENGINE OM642 | 68J |
| Code M642 | DIESEL ENGINE OM642 | 65J |
| Code M642 | DIESEL ENGINE OM642 | 13E |
| Code M651 | DIESEL ENGINE OM651 | 58J |
| Code M651 | DIESEL ENGINE OM651 | 50J |
| Code M651 | DIESEL ENGINE OM651 | 54J |
| Code M651 | DIESEL ENGINE OM651 | 5F |
| Code M651 | DIESEL ENGINE OM651 | 5E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 78H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 156G |
| Code ME04 | Hybrid drive 20 KW VARIANT | 131D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 74H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 78J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 144G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 159G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 131E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 74J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 78J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 152F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 149F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 144F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 156G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 131D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 136D |
| Code R | RIGHT-HAND DRIVE | 54H |
| Code R | RIGHT-HAND DRIVE | 65H |
| Code R | RIGHT-HAND DRIVE | 3E |
| Code R | RIGHT-HAND DRIVE | 173G |
| F1/3 | Passenger-side A-pillar fuse box | 3L |
| F32/3 | Engine compartment prefuse box | 114L |
| F32/3 | Engine compartment prefuse box | 127L |
| F32/3f7 | Fuse 7 | 112K |
| F32/3f7 | Fuse 7 | 127K |
| F32/3f9 | Fuse 9 | 125K |
| K40/8 | Engine fuse and relay module | 32L |
| K40/8 | Engine fuse and relay module | 41L |
| K40/8 | Engine fuse and relay module | 110L |
| K40/8 | Engine fuse and relay module | 171L |
| K40/8f120 | Fuse 120 | 108L |
| M16/53 | Left exhaust flap actuator motor | 141L |
| M2/37 | Radiator trim flap actuator motor | 46L |
| M4/7 | Fan motor | 122L |
| M4/7 | Fan motor | 118L |
| M43/6 | Low temperature circuit circulation pump 1 | 56L |
| M43/6 | Low temperature circuit circulation pump 1 | 60L |
| M43/6 | Low temperature circuit circulation pump 1 | 49L |
| M43/6 | Low temperature circuit circulation pump 1 | 53L |
| M43/6 | Low temperature circuit circulation pump 1 | 86L |
| M43/7 | Low temperature circuit circulation pump 2 | 70L |
| M43/7 | Low temperature circuit circulation pump 2 | 73L |
| M43/7 | Low temperature circuit circulation pump 2 | 67L |
| M43/7 | Low temperature circuit circulation pump 2 | 88L |
| M43/7 | Low temperature circuit circulation pump 2 | 76L |
| M45 | Coolant circulation pump | 79L |
| M87 | Radiator shutters actuator motor | 106L |
| N127 | Drivetrain control unit | 4A |
| N127 | Drivetrain control unit | 12A |
| N127 | Drivetrain control unit | 20A |
| N127 | Drivetrain control unit | 29A |
| N127 | Drivetrain control unit | 36A |
| N127 | Drivetrain control unit | 44A |
| N127 | Drivetrain control unit | 52A |
| N127 | Drivetrain control unit | 60A |
| N127 | Drivetrain control unit | 68A |
| N127 | Drivetrain control unit | 76A |
| N127 | Drivetrain control unit | 84A |
| N127 | Drivetrain control unit | 92A |
| N127 | Drivetrain control unit | 100A |
| N127 | Drivetrain control unit | 108A |
| N127 | Drivetrain control unit | 116A |
| N127 | Drivetrain control unit | 124A |
| N127 | Drivetrain control unit | 132A |
| N127 | Drivetrain control unit | 140A |
| N127 | Drivetrain control unit | 148A |
| N127 | Drivetrain control unit | 156A |
| N3/10 | ME-SFI [ME] control unit | 19L |
| N3/10 | ME-SFI [ME] control unit | 11L |
| N3/10 | ME-SFI [ME] control unit | 11L |
| N3/9 | CDI control unit | 7L |
| N3/9 | CDI control unit | 15L |
| N3/9 | CDI control unit | 7L |
| U1095 | Valid for fan motor 600W | 116F |
| U1095 | Valid for fan motor 600W | 118H |
| U1095 | Valid for fan motor 600W | 119H |
| U1096 | Valid for fan motor 850W | 116G |
| U1096 | Valid for fan motor 850W | 118H |
| U1096 | Valid for fan motor 850W | 119H |
| U561 | Valid for Delphi system | 6E |
| U562 | Valid for Bosch system | 6F |
| W15/5 | Left front footwell ground point | 4F |
| W15/5 | Left front footwell ground point | 175H |
| W15/7 | Right front footwell ground point | 4G |
| W16/5 | Left major assembly compartment electronics ground point | 175H |
| W2 | Right front ground point (at lamp unit) | 66H |
| W2 | Right front ground point (at lamp unit) | 70H |
| W2 | Right front ground point (at lamp unit) | 87H |
| W2 | Right front ground point (at lamp unit) | 45C |
| W2 | Right front ground point (at lamp unit) | 88C |
| W2 | Right front ground point (at lamp unit) | 103L |
| W2 | Right front ground point (at lamp unit) | 101L |
| W2/2 | Left front ground point | 120E |
| W9 | Left front ground point (at lamp unit) | 82C |
| W9 | Left front ground point (at lamp unit) | 84C |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 32H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 39E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 95J |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 147H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 170H |
| X26/10 | Vehicle interior/engine electrical connector | 18H |
| X30/21 | Drivetrain CAN (CAN C1) potential distributor electrical connector | 29L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 37L |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 134L |
| Y110 | High-voltage battery cooling system expansion valve | 151L |
| Y140 | High-voltage battery cooling system switchover valve | 138L |
| Y19/3 | Front evaporator shutoff valve | 147L |
| Y73/1 | Low-temperature circuit switchover valve | 82L |
| Y73/1 | Low-temperature circuit switchover valve | 175L |
| Z137z1 | Left door LIN connector sleeve | 176H |
| Z141/1Z1 | Circuit 87 C1 connector sleeve | 83L |
| Z141/1z1 | Circuit 87 C1 connector sleeve | 42C |
| Z141/1z1 | Circuit 87 C1 connector sleeve | 108E |
| Z141/1Z1 | Circuit 87 C1 connector sleeve | 148E |
| Z141/2z1 | Circuit 87C connector sleeve | 62L |
| Z142z1 | Power train control unit LIN connector sleeve | 93L |
| Z148/1z1 | Drivetrain circuit 31 connector sleeve | 154E |
| Z4/3z1 | Tml. 30 connector sleeve | 2F |
| Z50/5z1 | Tml. 15 connector sleeve | 32E |
| Z6/117z1 | Left front ground point connector sleeve (on lamp unit) | 79D |
| Z6/118z1 | Right front ground line connector sleeve (in wiring harness) | 52D |
| Z6/118z1 | Right front ground line connector sleeve (in wiring harness) | 100J |
| Z68/20z1 | Vehicle interior LIN bus connector sleeve | 176G |
| Z68/20z1 | Vehicle interior LIN bus connector sleeve | 97E |
