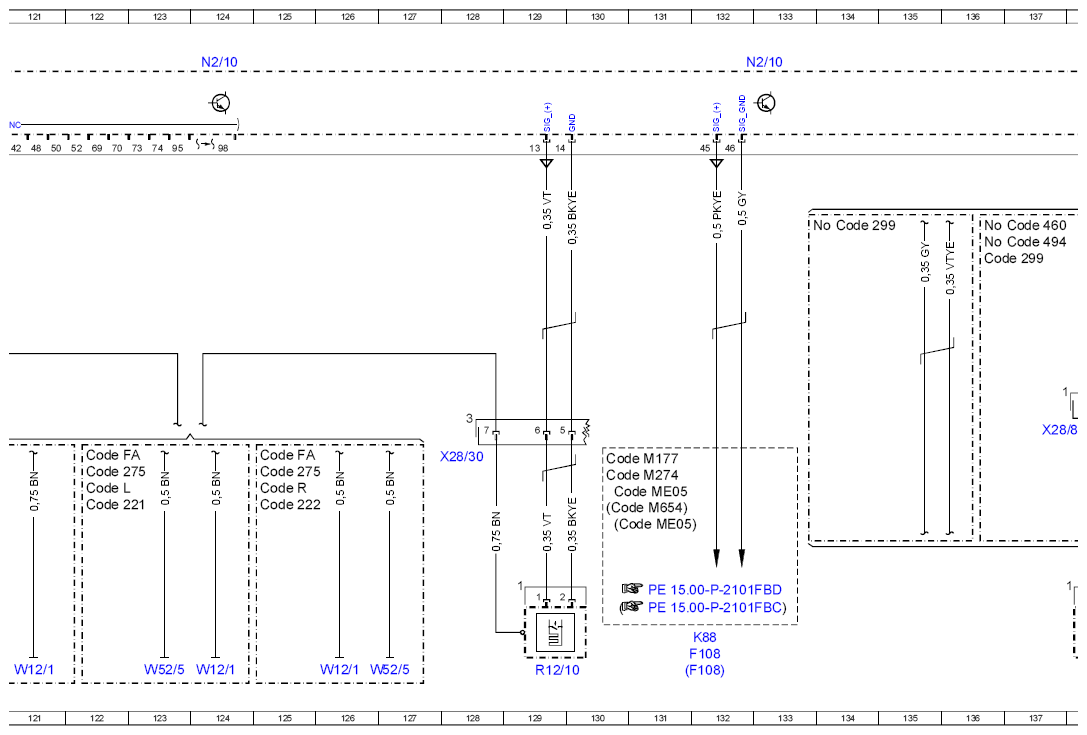

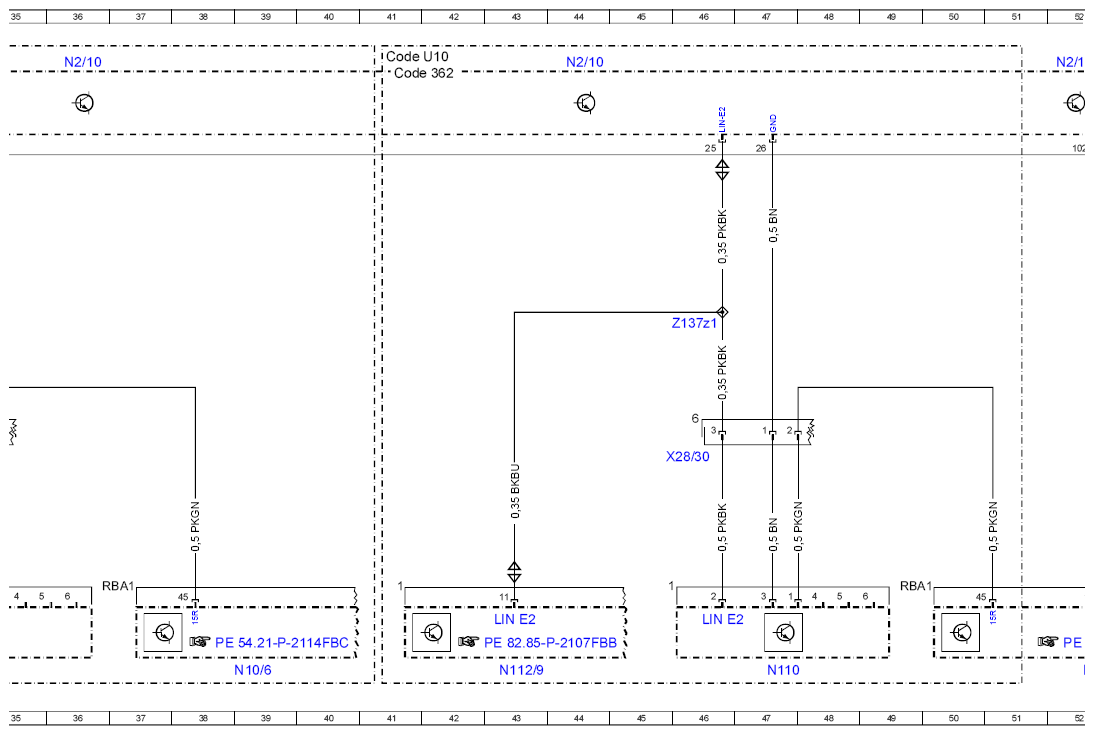

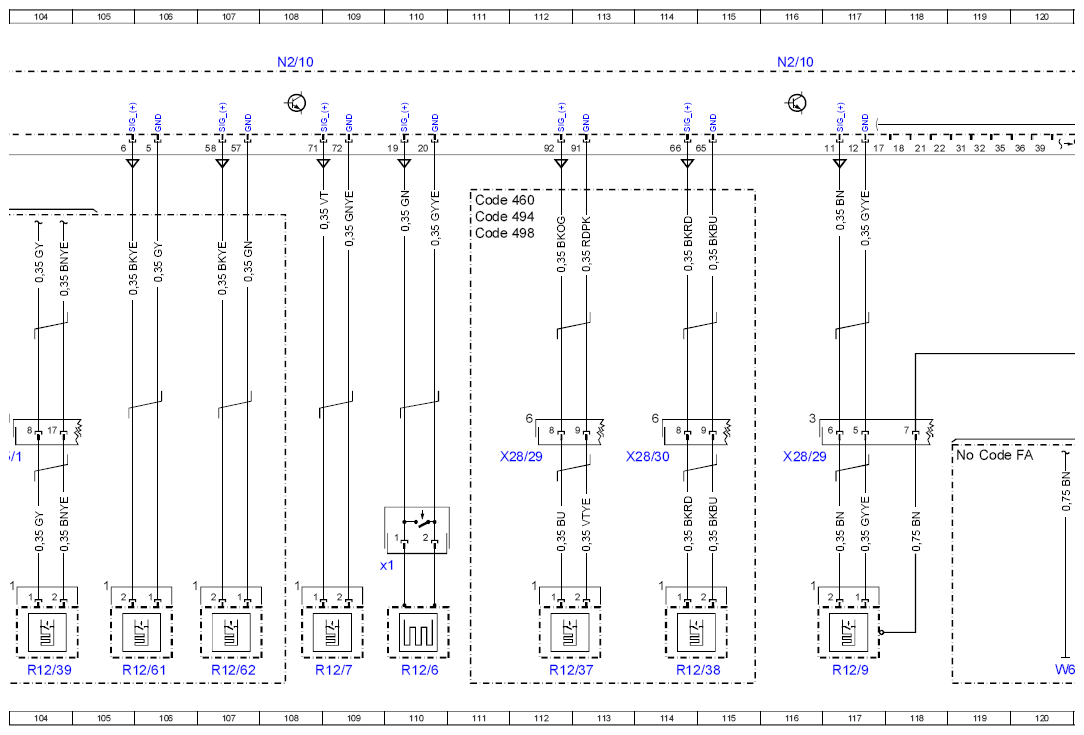

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97FBB
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 as of model year 2019 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|

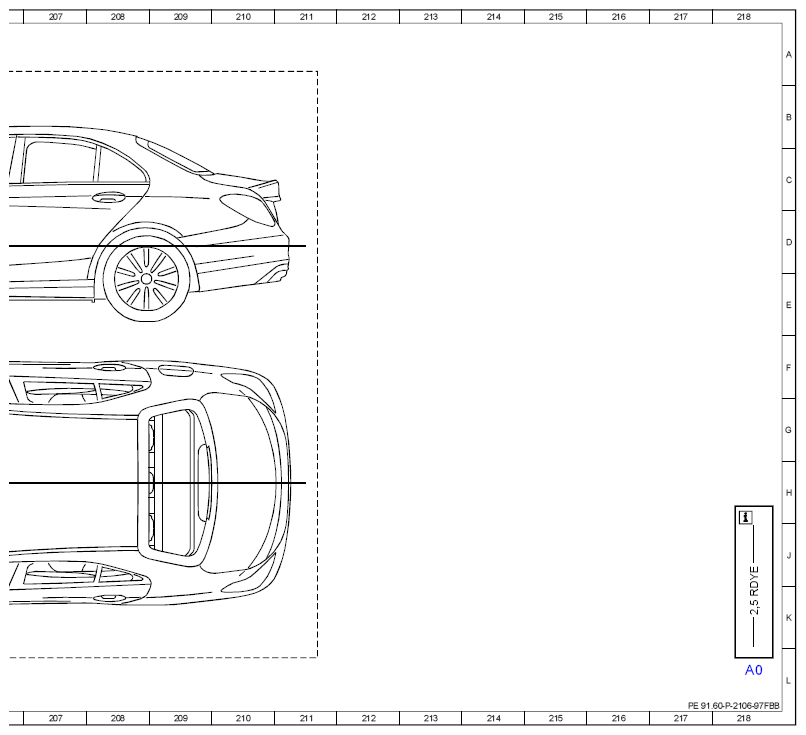

| A0 | Use of wiring diagrams | 218L |
| A53 | Left sidebag sensor | 67L |
| A54 | Right sidebag sensor | 69L |
| B151/1 | Left front bumper pedestrian protection sensor | 78L |
| B151/3 | Right front bumper pedestrian protection sensor | 80L |
| B41/1 | Front passenger seat occupied recognition | 56L |

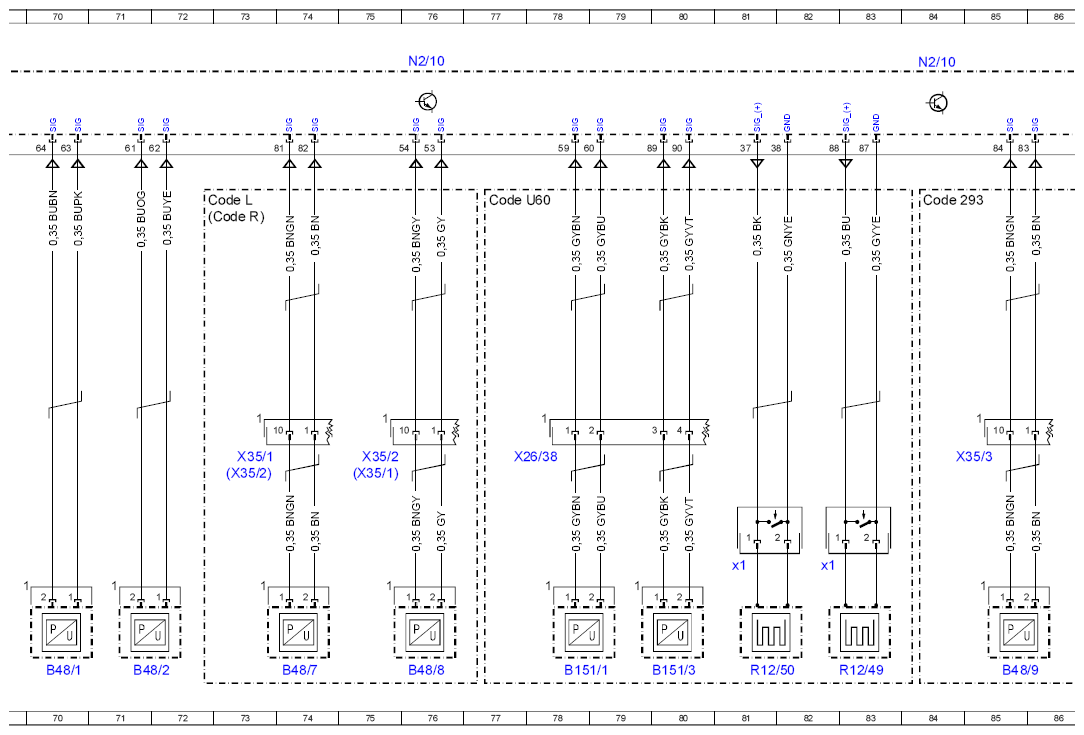

| B48/1 | Left frontal acceleration sensor | 70L |

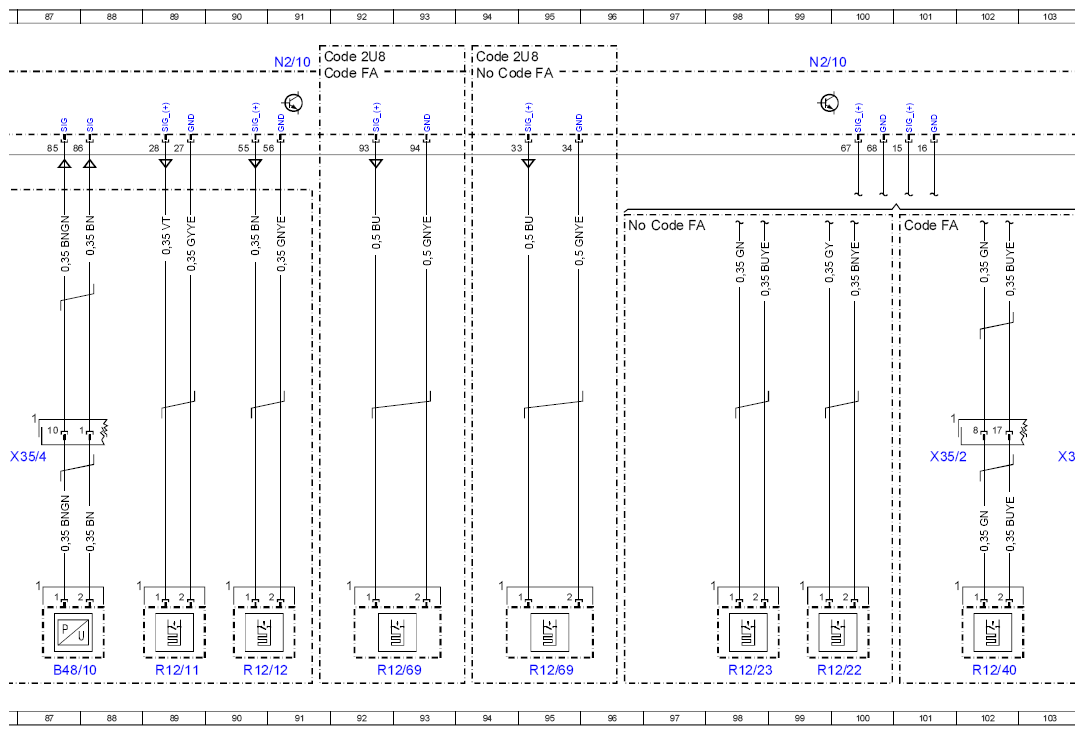

| B48/10 | Right rear door pressure sensor | 87L |
| B48/2 | Right frontal acceleration sensor | 71L |
| B48/7 | Left front door pressure sensor | 74L |
| B48/8 | Right front door pressure sensor | 76L |
| B48/9 | Left rear door pressure sensor | 85L |
| CAN H | Vehicle dynamics CAN | 13K |
| CAN H | Vehicle dynamics CAN | 17K |
| CAN HMI | User interface CAN | 21K |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 122H |
| Code 222 | Electrically adjustable right front seat | 125H |
| Code 275 | Memory package | 122H |
| Code 275 | Memory package | 125H |
| Code 293 | Left and right rear sidebag | 84C |
| Code 299 | PRE-SAFE® | 140D |
| Code 299 | PRE-SAFE® | 136D |
| Code 299 | PRE-SAFE® | 134D |
| Code 299 | PRE-SAFE® | 147D |
| Code 299 | PRE-SAFE® | 151D |
| Code 2U8 | Alternative refrigerant | 91A |
| Code 2U8 | Alternative refrigerant | 94A |
| Code 362 | HERMES LTE | 41A |
| Code 362 | HERMES LTE | 33A |
| Code 362 | HERMES LTE | 28A |
| Code 425 | 6-speed manual transmission | 188C |
| Code 460 | Canada version | 111C |
| Code 460 | Canada version | 137D |
| Code 460 | Canada version | 140D |
| Code 460 | Canada version | 147D |
| Code 460 | Canada version | 154D |
| Code 460 | Canada version | 156D |
| Code 460 | Canada version | 165D |
| Code 460 | Canada version | 185C |
| Code 460 | Canada version | 179C |
| Code 494 | USA version | 111D |
| Code 494 | USA version | 137D |
| Code 494 | USA version | 140D |
| Code 494 | USA version | 147D |
| Code 494 | USA version | 156D |
| Code 494 | USA version | 154D |
| Code 494 | USA version | 165D |
| Code 494 | USA version | 179D |
| Code 494 | USA version | 185D |
| Code 498 | Japan version | 111D |
| Code B01 | 48V technology | 23D |
| Code FA | CABRIOLET | 101D |
| Code FA | CABRIOLET | 97D |
| Code FA | CABRIOLET | 91A |
| Code FA | CABRIOLET | 94A |
| Code FA | CABRIOLET | 122G |
| Code FA | CABRIOLET | 119G |
| Code FA | CABRIOLET | 125G |
| Code L | LEFT-HAND DRIVE | 72C |
| Code L | LEFT-HAND DRIVE | 122H |
| Code M177 | SPARK-IGNITION ENGINE M177 | 58K |
| Code M177 | SPARK-IGNITION ENGINE M177 | 11D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 16D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 130H |
| Code M264 | SPARK-IGNITION ENGINE M264 | 58K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 58K |
| Code M274 | SPARK-IGNITION ENGINE M274 | 130H |
| Code M276 | SPARK-IGNITION ENGINE M276 | 58K |
| Code M654 | DIESEL ENGINE 0M654 | 62K |
| Code M654 | DIESEL ENGINE 0M654 | 130H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG IN) | 23C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG IN) | 130H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUG IN) | 130J |
| Code R | RIGHT-HAND DRIVE | 72D |
| Code R | RIGHT-HAND DRIVE | 125H |
| Code U10 | SBE - Seat occupancy recognition | 41A |
| Code U10 | SBE - Seat occupancy recognition | 28A |
| Code U10 | SBE - Seat occupancy recognition | 32A |
| Code U10 | SBE - Seat occupancy recognition | 55A |
| Code U60 | Pedestrian protection | 77C |

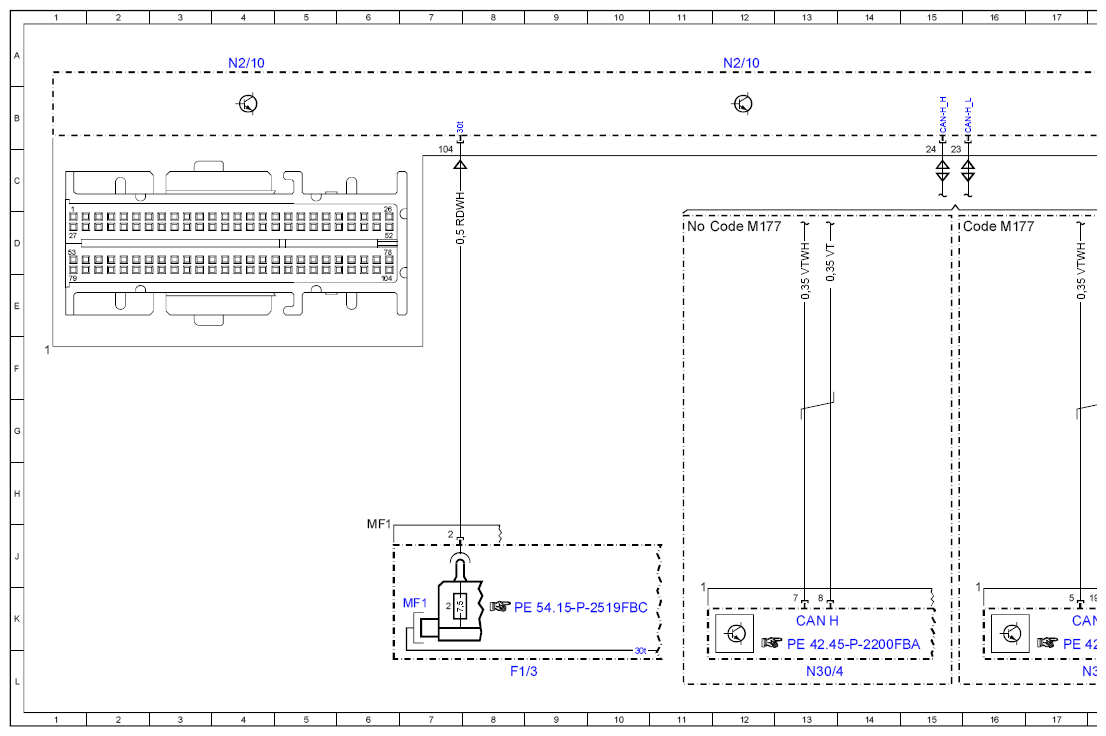

| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3MF1 | Multiple fuse 1 | 7K |
| F108 | Battery clamp fuse | 132L |
| F108 | Battery clamp fuse | 132L |
| F63 | Pyrofuse | 26L |
| K88 | Pyrotechnical separator | 132K |
| LIN E2 | Seat occupied recognition LIN | 30K |
| LIN E2 | Seat occupied recognition LIN | 33K |
| LIN E2 | Seat occupied recognition LIN | 43K |
| LIN E2 | Seat occupied recognition LIN | 46K |
| N10/6 | Front SAM control unit | 39L |
| N10/6 | Front SAM control unit | 52L |
| N110 | Weight Sensing System (WSS) control unit | 34L |
| N110 | Weight Sensing System (WSS) control unit | 47L |
| N112/9 | HERMES control unit | 30L |
| N112/9 | HERMES control unit | 43L |

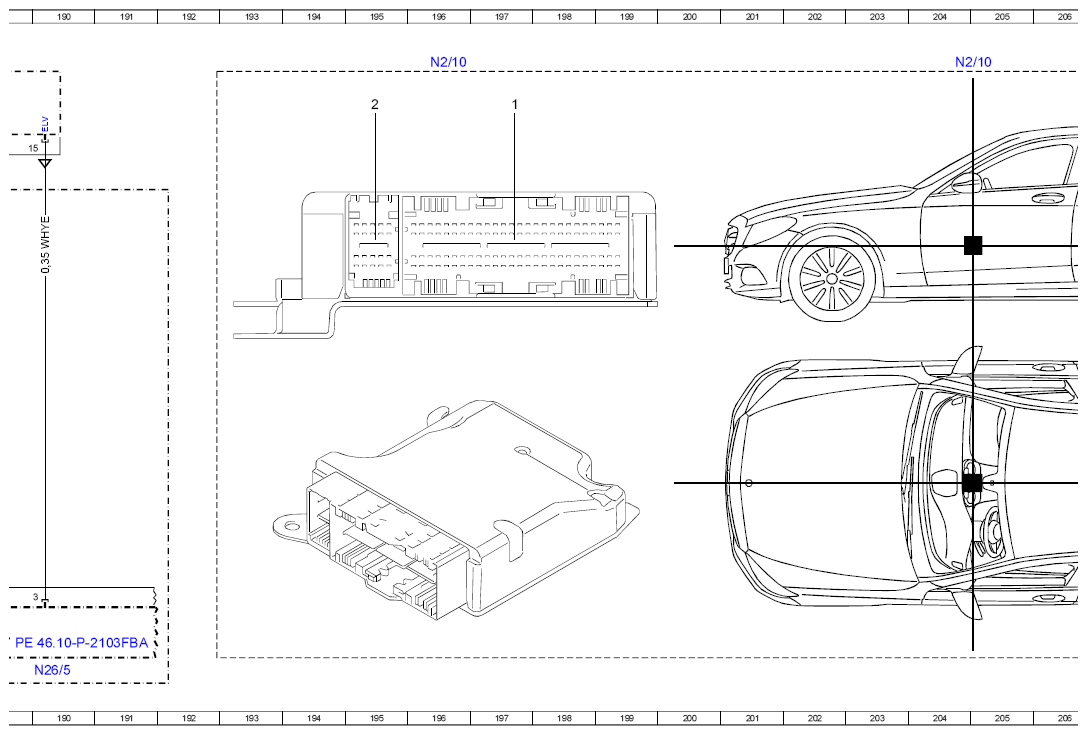

| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 27A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 91A |
| N2/10 | Supplemental restraint system control unit | 99A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 124A |
| N2/10 | Supplemental restraint system control unit | 133A |
| N2/10 | Supplemental restraint system control unit | 140A |
| N2/10 | Supplemental restraint system control unit | 148A |
| N2/10 | Supplemental restraint system control unit | 155A |
| N2/10 | Supplemental restraint system control unit | 164A |
| N2/10 | Supplemental restraint system control unit | 172A |
| N2/10 | Supplemental restraint system control unit | 180A |
| N2/10 | Supplemental restraint system control unit | 188A |
| N2/10 | Supplemental restraint system control unit | 196A |
| N2/10 | Supplemental restraint system control unit | 204A |
| N26/5 | Electric steering lock control unit | 190L |
| N3/10 | ME-SFI [ME] control unit | 60L |
| N3/9 | CDI control unit | 64L |
| N30/4 | Electronic Stability Program control unit | 13L |
| N30/4 | Electronic Stability Program control unit | 18L |
| N80 | Steering column module control unit | 172L |

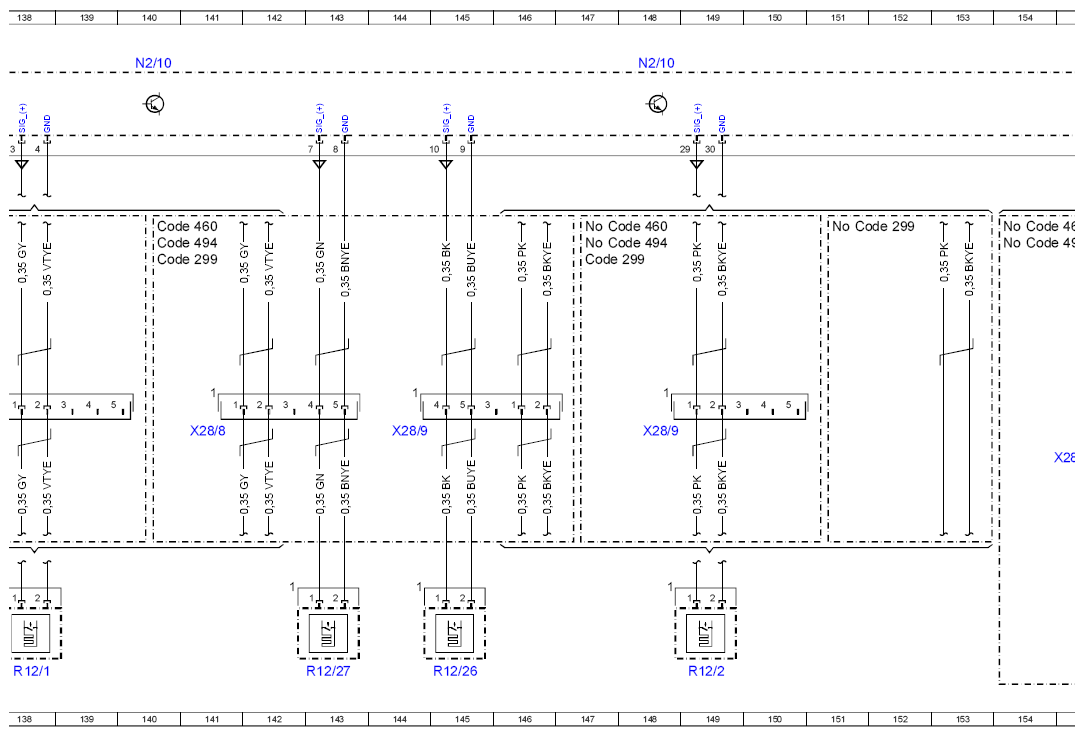

| R12/1 | Driver ETR [GUS] squib | 138L |
| R12/10 | Front passenger sidebag squib | 129L |
| R12/11 | Left rear sidebag squib | 89L |
| R12/12 | Right rear sidebag squib | 90L |

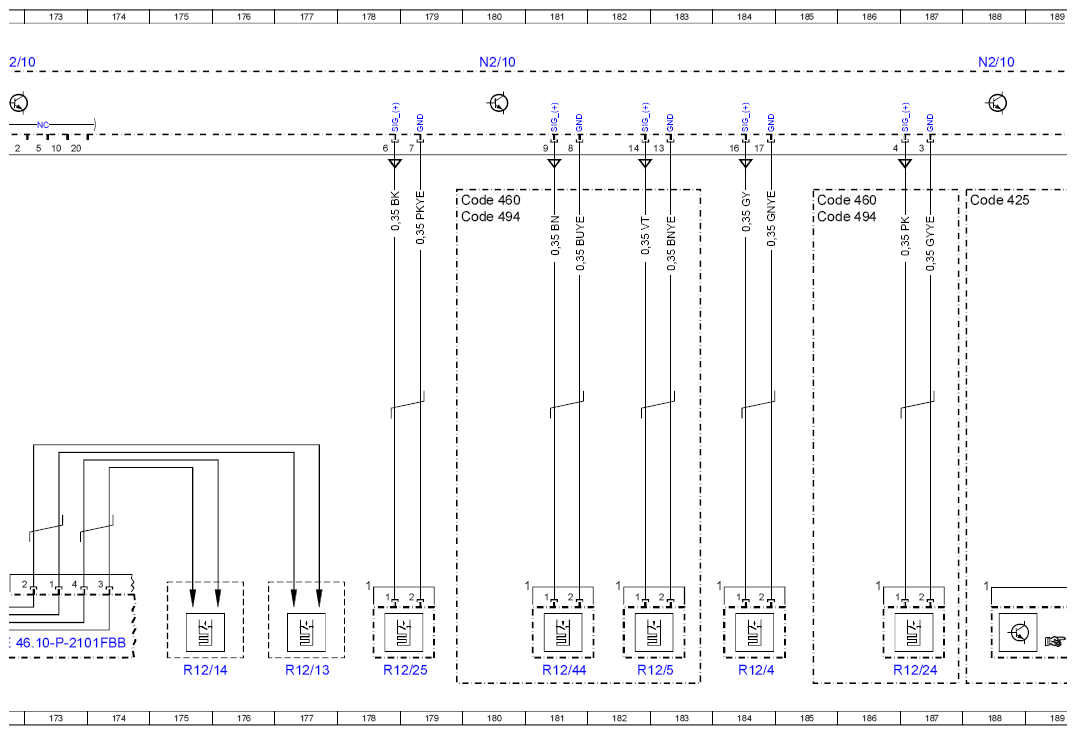

| R12/13 | Driver airbag squib 1 | 177L |
| R12/14 | Driver airbag squib 2 | 175L |
| R12/2 | Front passenger ETR [GUS] squib | 149L |
| R12/22 | Left windowbag squib | 99L |
| R12/23 | Right windowbag squib | 98L |
| R12/24 | Front passenger kneebag squib | 187L |
| R12/25 | Driver kneebag squib | 178L |
| R12/26 | Front passenger belt force limiter | 145L |
| R12/27 | Driver belt force limiter | 143L |
| R12/37 | Driver-side anchor fitting tensioner squib | 112L |
| R12/38 | Front passenger anchor fitting tensioner squib | 114L |
| R12/39 | Left headbag squib | 104L |
| R12/4 | Front passenger airbag squib 1 | 184L |
| R12/40 | Right headbag squib | 102L |
| R12/44 | Front passenger airbag bleed valve squib | 181L |
| R12/49 | Left active engine hood squib | 83L |
| R12/49x1 | Left active engine hood squib electrical connector | 82J |
| R12/5 | Front passenger airbag squib 2 | 182L |
| R12/50 | Right active engine hood squib | 81L |
| R12/50x1 | Right active engine hood squib electrical connector | 81J |
| R12/6 | Left rear emergency tensioning retractor squib | 110L |
| R12/61 | Left roll bar squib | 105L |
| R12/62 | Right roll bar squib | 107L |
| R12/69 | Refrigerant inerting squib | 92L |
| R12/69 | Refrigerant inerting squib | 95L |
| R12/6x1 | Left rear emergency tensioning retractor squib electrical connector | 109J |
| R12/7 | Right rear emergency tensioning retractor squib | 109L |
| R12/9 | Driver sidebag squib | 117L |

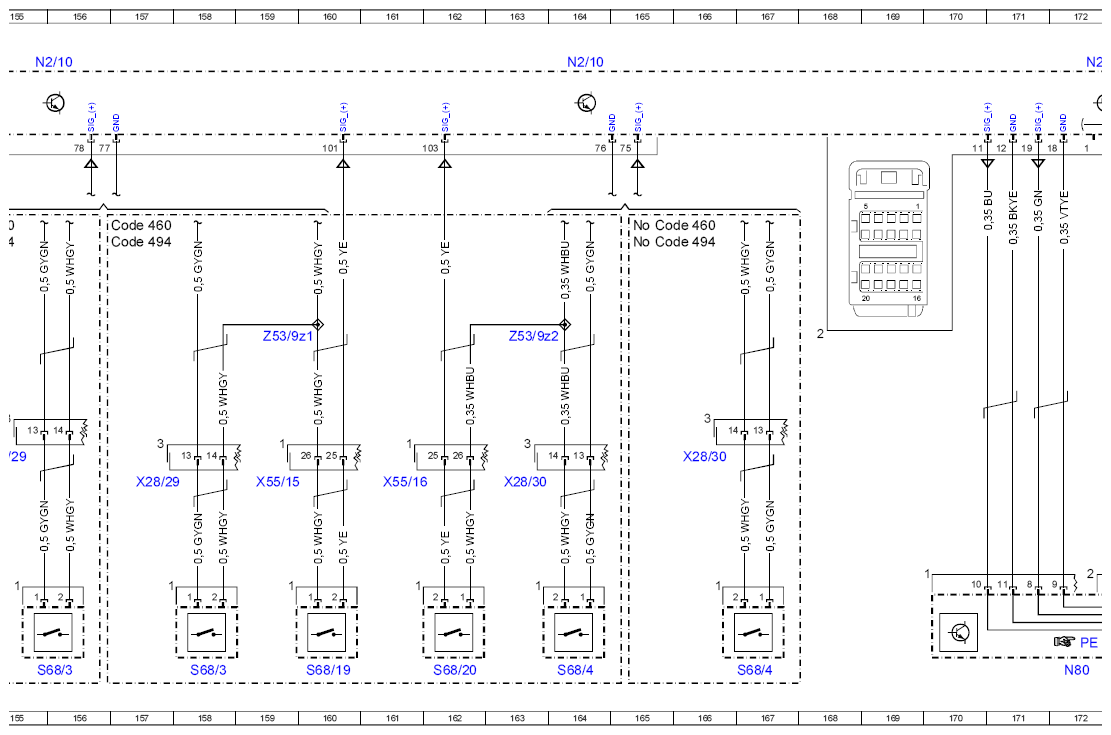

| S68/19 | Driver seat position detection switch | 160L |
| S68/20 | Front passenger seat position detection switch | 162L |
| S68/3 | Driver seat belt buckle switch | 155L |
| S68/3 | Driver seat belt buckle switch | 158L |
| S68/4 | Front passenger seat belt buckle switch | 167L |
| S68/4 | Front passenger seat belt buckle switch | 164L |
| W12/1 | Right center console ground point | 121L |
| W12/1 | Right center console ground point | 126L |
| W12/1 | Right center console ground point | 124L |
| W52/5 | Left center longitudinal member ground point | 127L |
| W52/5 | Left center longitudinal member ground point | 123L |
| W6 | Left wheel arch trunk ground point | 120L |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 25H |
| X26/38 | Front bumper and frame wiring harness electrical connector | 78H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 112H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 116H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 155H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 157H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 33H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 46H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 55H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 114H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 128H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 166H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 163H |
| X28/8 | Left emergency tensioning retractor electrical connector | 137G |
| X28/8 | Left emergency tensioning retractor electrical connector | 141G |
| X28/9 | Right emergency tensioning retractor electrical connector | 144G |
| X28/9 | Right emergency tensioning retractor electrical connector | 148G |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 21L |
| X35/1 | Driver door electrical connector | 73H |
| X35/1 | Driver door electrical connector | 75H |
| X35/1 | Driver door electrical connector | 103H |
| X35/2 | Front passenger door electrical connector | 75H |
| X35/2 | Front passenger door electrical connector | 73H |
| X35/2 | Front passenger door electrical connector | 101H |
| X35/3 | Left rear door electrical connector | 85H |
| X35/4 | Right rear door electrical connector | 87H |
| X55/15 | Driver seat electrical connector | 159H |
| X55/16 | Front passenger seat electrical connector | 161H |
| Z137z1 | Left door LIN connector sleeve | 46E |
| Z53/9z1 | Circuit 31 vehicle interior airbag connector sleeve | 159F |
| Z53/9z2 | Circuit 31 vehicle interior airbag connector sleeve | 163F |
