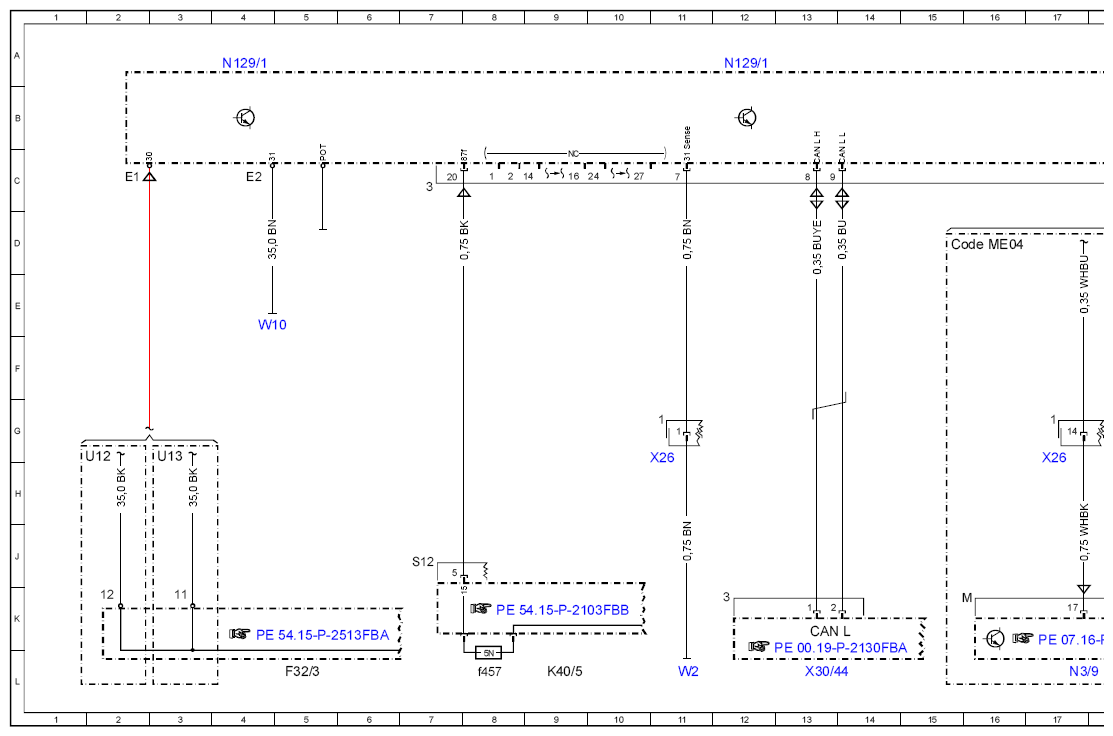

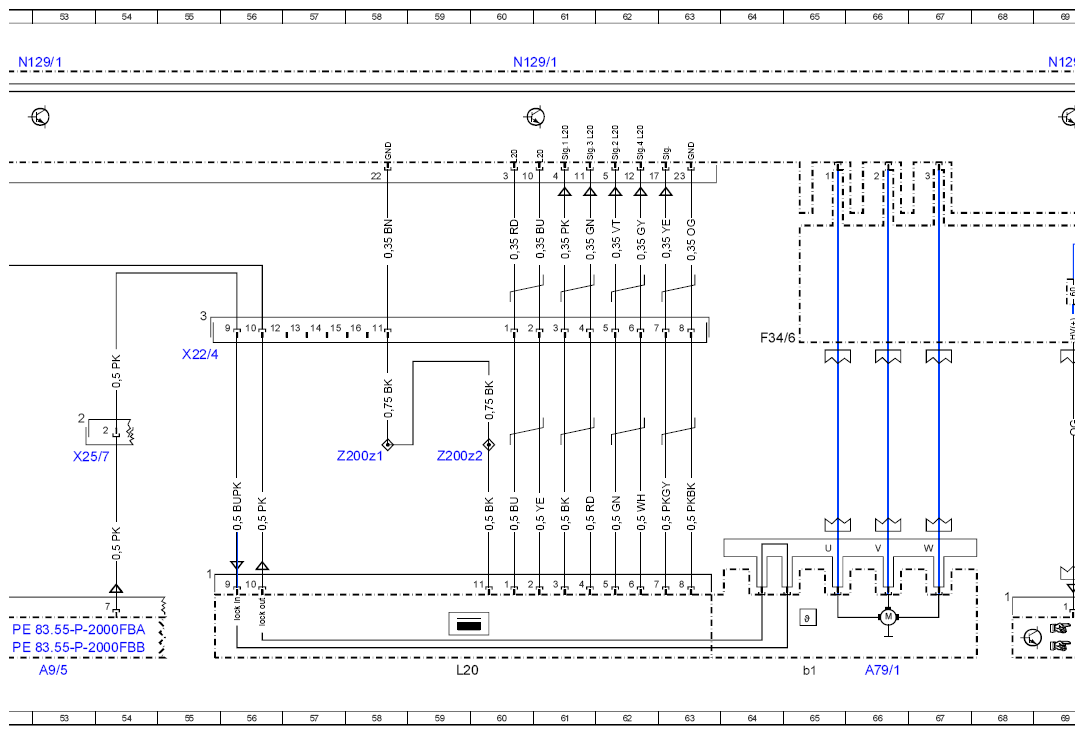

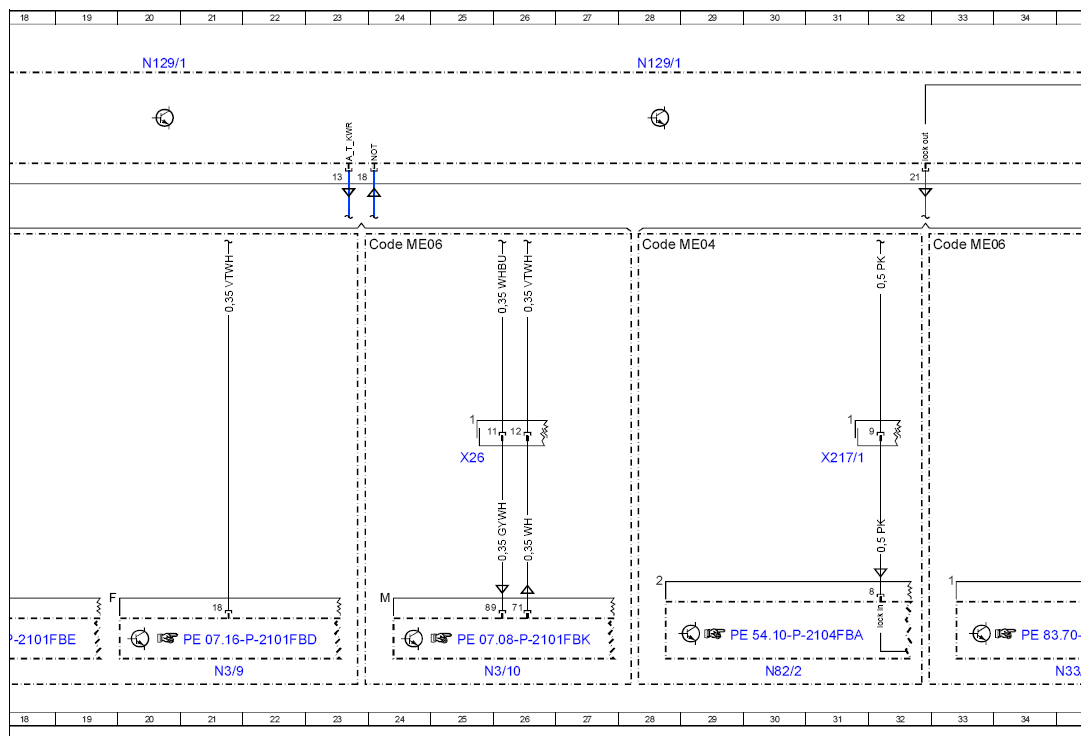

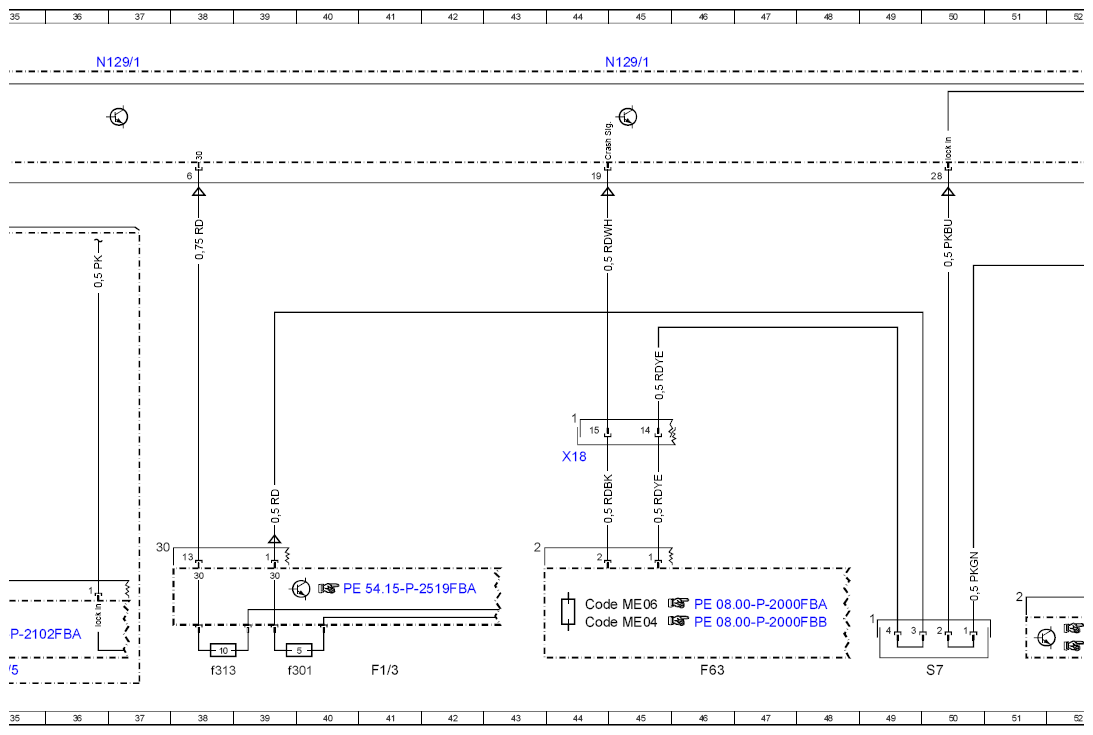

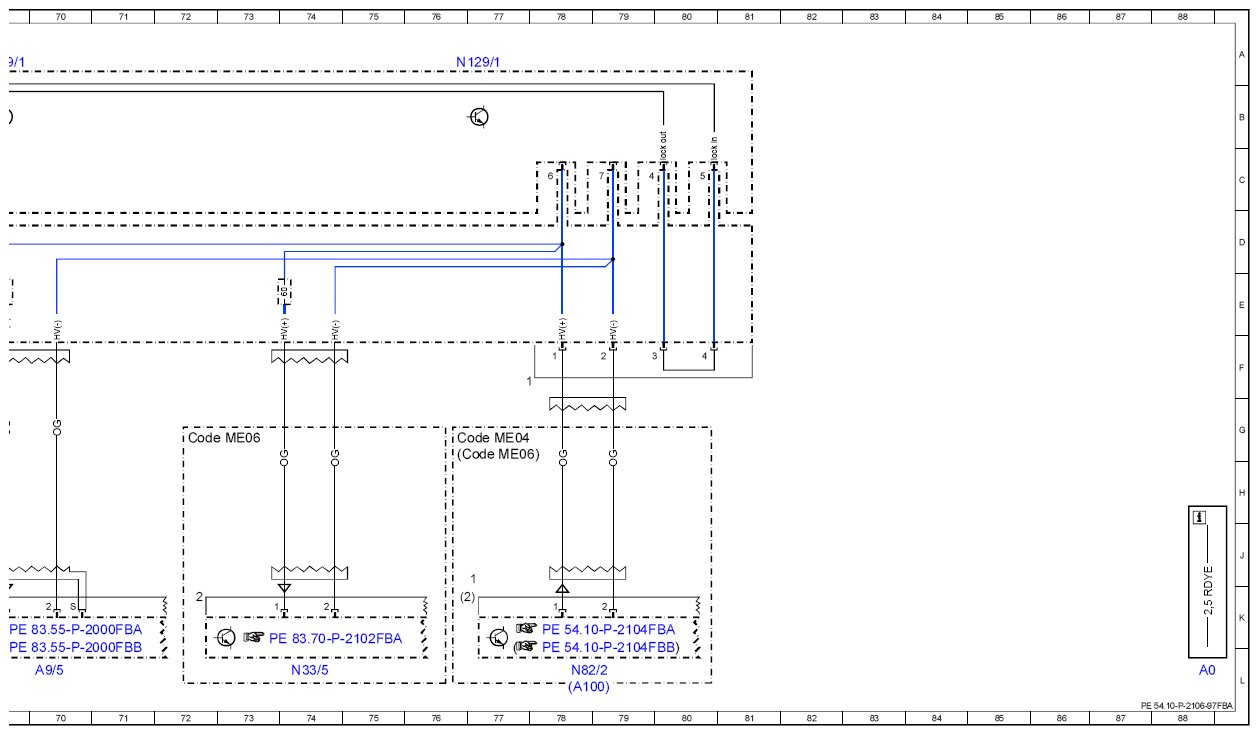

Wiring Diagram For The Power Electronics Control Unit - PE54.10-P-2106-97FBA
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019 with code ME04 (Mild hybrid drive) with code ME06 (Hybrid drive 60 kW variant (incl. plugin)) Control unit N129/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A100 | High-voltage battery module | 78L |
| A79/1 | Electric machine | 66L |
| A79/1b1 | Electric machine temperature sensor | 65L |
| A9/5 | Electric refrigerant compressor | 53L |
| A9/5 | Electric refrigerant compressor | 70L |
| CAN L | Hybrid CAN | 13K |
| Code ME04 | Hybrid drive 20 KW VARIANT | 44K |
| Code ME04 | Hybrid drive 20 KW VARIANT | 76G |
| Code ME04 | Hybrid drive 20 KW VARIANT | 15D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 28D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 44K |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 72G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 76G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 24D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 33D |
| F1/3 | Passenger-side A-pillar fuse box | 41L |
| F1/3f301 | Fuse 301 | 39L |
| F1/3f313 | Fuse 313 | 38L |
| F32/3 | Engine compartment prefuse box | 5L |
| F34/6 | High-voltage distributor plate | 64F |
| F63 | Pyrofuse | 46L |
| K40/5 | Rear fuse and relay module | 9L |
| K40/5f457 | Fuse 457 | 8L |
| L20 | Electric machine rotor position sensor | 59L |
| N129/1 | Power electronics control unit | 4A |
| N129/1 | Power electronics control unit | 12A |
| N129/1 | Power electronics control unit | 20A |
| N129/1 | Power electronics control unit | 28A |
| N129/1 | Power electronics control unit | 36A |
| N129/1 | Power electronics control unit | 45A |
| N129/1 | Power electronics control unit | 52A |
| N129/1 | Power electronics control unit | 60A |
| N129/1 | Power electronics control unit | 69A |
| N129/1 | Power electronics control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 26L |
| N3/9 | CDI control unit | 17L |
| N3/9 | CDI control unit | 21L |
| N33/5 | High-voltage PTC heater | 35L |
| N33/5 | High-voltage PTC heater | 74L |
| N82/2 | Battery management system control unit | 30L |
| N82/2 | Battery management system control unit | 78L |
| S7 | High-voltage disconnect device | 50L |
| U12 | Valid for left-hand drive vehicles | 1G |
| U13 | Valid for right-hand drive vehicles | 3G |
| W10 | Battery ground point | 4E |
| W2 | Right front ground point (at lamp unit) | 11L |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 44H |
| X217/1 | Battery management system electrical connector | 31H |
| X22/4 | Transmission/frame floor assembly connecting point | 55F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 53H |
| X26 | Interior and engine wiring harness electrical connector | 11H |
| X26 | Interior and engine wiring harness electrical connector | 17H |
| X26 | Interior and engine wiring harness electrical connector | 25H |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 13L |
| Z200z1 | Sensor ground line connector sleeve | 58G |
| Z200z2 | Sensor ground line connector sleeve | 59G |
