Install Welding Device - Ar62.20-P-1286-05LW
WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.
Model 205
Model 213
Model 238
Model 253
Model 293
Model 205
Use set
of welding device (205 589 00 23 00).
Model 253
Model 293
Set
welding device (253 589 00 23 00).
Model 213, 238
Use set
of adapters (213 589 00 23 00) only in combination with carrier plate from set
welding device (253 589 00 23 00).

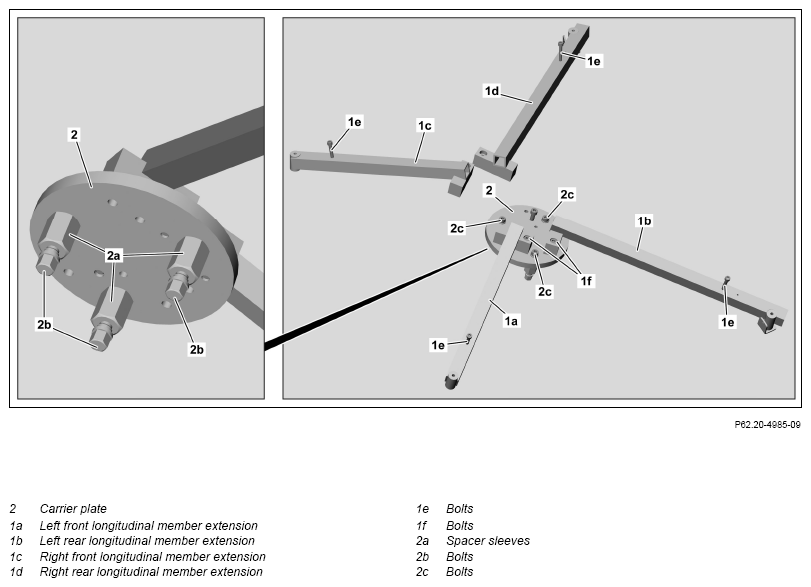

The following parts of the welding device are required:
Shown on left side of vehicle with suspension strut installed
Shown on left side of vehicle with suspension strut removed
- Unscrew nuts (3).
With suspension strut installed.
- 2.1 With suspension strut installed.
Unscrew spacers sleeves (2a) on threaded pins f suspension turret web.
- 2.2 With suspension strut removed.
Install spacers sleeves (2a) on suspension strut tower with bolts (2b).
Tighten bolts (2b) slightly by hand.
- Install base plate (2) on spacer sleeves (2a).
- Lightly screw bolts (2c) into spacer sleeves (2a) by hand.
- Screw left front longitudinal member extension (1a) with bolt (1f) to carrier plate (2).
- Screw left rear longitudinal member extension (1b) with bolt (1f) to carrier plate (2).
- Tighten bolts (2b).
With suspension strut removed.
- Tighten bolts (2c).
- Tighten left front longitudinal member extension (1a) to longitudinal member with bolt (1e).
- Tighten left rear longitudinal member extension (1a) to longitudinal member with bolt (1e).
