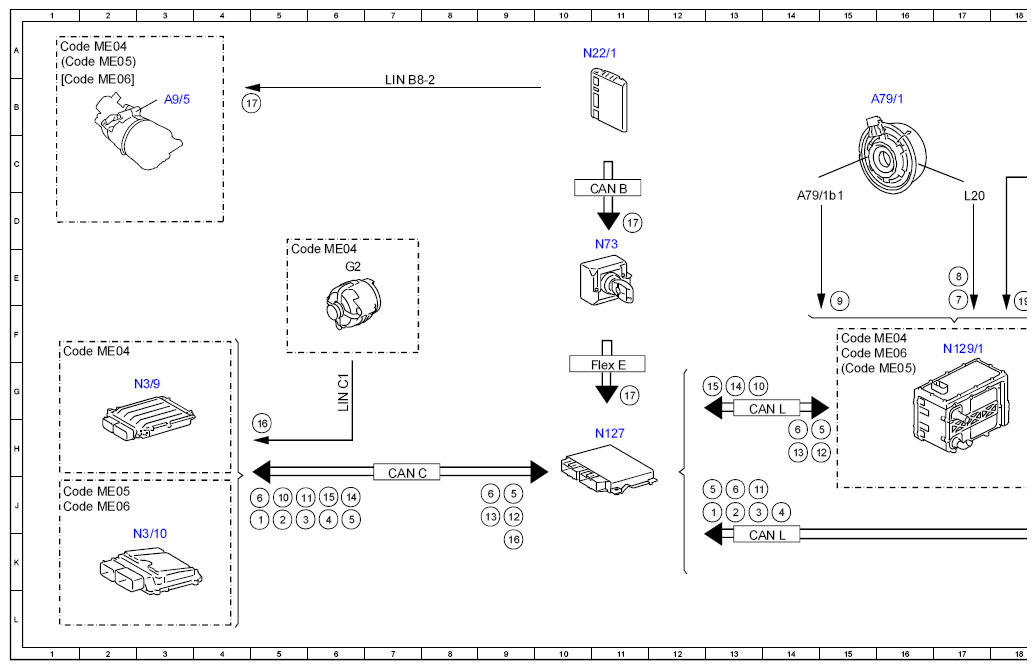

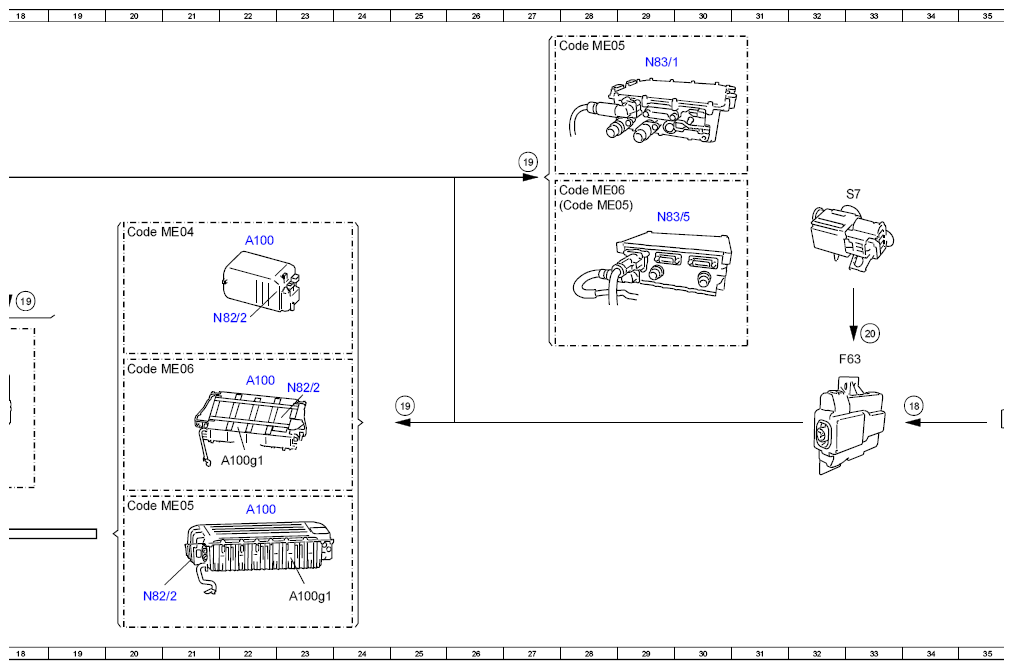

Electrical Function Schematic, Maximum Performance And Torque Prognosis - PE08.30-P-2067-97FBH
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Engine 274.920 in model 205.047/147/247, 253.954 Engine 274.920 in model 253.354 Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | High-voltage battery temperature, signal | 13J |
| 1 | High-voltage battery temperature, signal | 5J |
| 10 | Electric machine, status | 13G |
| 10 | Electric machine, status | 5J |
| 11 | Contactor, status | 13J |
| 11 | Contactor, status | 5J |
| 12 | Projected maximum output of high-voltage battery, signal | 14H |
| 12 | Projected maximum output of high-voltage battery, signal | 9J |
| 13 | Operating mode, request | 14H |
| 13 | Operating mode, request | 9J |
| 14 | Operating mode, status | 13G |
| 14 | Operating mode, status | 6J |
| 15 | Available torque, signal | 13G |
| 15 | Available torque, signal | 6J |
| 16 | Alternator, status | 5H |
| 16 | Alternator, status | 9K |
| 17 | Refrigerant circuit, status | 4B |
| 17 | Refrigerant circuit, status | 11D |
| 17 | Refrigerant circuit, status | 11G |
| 18 | Crash, signal | 34G |
| 19 | Circuit 30C, status | 25G |
| 19 | Circuit 30C, status | 18E |
| 19 | Circuit 30C, status | 27C |
| 2 | High-voltage battery voltage, signal | 13J |
| 2 | High-voltage battery voltage, signal | 5J |
| 20 | Circuit 30C, status | 33F |
| 3 | Charging current, signal | 13J |
| 3 | Charging current, signal | 5J |
| 4 | Discharge current, signal | 14J |
| 4 | Discharge current, signal | 6J |
| 5 | Tolerable charging voltage/current, signal | 15H |
| 5 | Tolerable charging voltage/current, signal | 13J |
| 5 | Tolerable charging voltage/current, signal | 6J |
| 5 | Tolerable charging voltage/current, signal | 9J |
| 6 | Tolerable discharge voltage/current, signal | 14H |
| 6 | Tolerable discharge voltage/current, signal | 13J |
| 6 | Tolerable discharge voltage/current, signal | 5J |
| 6 | Tolerable discharge voltage/current, signal | 9J |
| 7 | Electric machine RPM, signal | 17E |
| 8 | Electrical machine rotor position, signal | 17E |
| 9 | Electric machine temperature, signal | 15E |
| A100 | High-voltage battery module | 22D |
| A100 | High-voltage battery module | 22G |
| A100 | High-voltage battery module | 22J |
| A100g1 | High-voltage battery | 22H |
| A100g1 | High-voltage battery | 23L |
| A79/1 | Electric machine | 16B |
| A79/1b1 | Electric machine temperature sensors | 14D |
| A9/5 | Electric refrigerant compressor | 3B |
| CAN B | Interior CAN | 11D |
| CAN C | Engine CAN | 7J |
| CAN L | Hybrid CAN | 13G |
| CAN L | Hybrid CAN | 13K |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 5E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 20D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 15F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 20J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 15G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 27A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 27D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 20G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 15F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 27D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1B |
| F63 | Pyrofuse | 32G |
| Flex E | Chassis FlexRay | 11G |
| G2 | Alternator | 6E |
| L20 | Electric machine rotor position sensor | 17D |
| LIN B8-2 | Climate control LIN 2 | 7B |
| LIN C1 | Drive train LIN | 6G |
| N127 | Drivetrain control unit | 11H |
| N129/1 | Power electronics control unit | 17F |
| N2/10 | Supplemental restraint system control unit | 36G |
| N22/1 | Climate control, control unit | 10A |
| N3/10 | ME-SFI [ME] control unit | 3K |
| N3/9 | CDI control unit | 3G |
| N73 | Electronic ignition switch control unit | 11D |
| N82/2 | Battery management system control unit | 22F |
| N82/2 | Battery management system control unit | 23G |
| N82/2 | Battery management system control unit | 20L |
| N83/1 | DC/DC converter control unit | 29A |
| N83/5 | Charger | 29D |
| S7 | High-voltage disconnect device | 33D |
