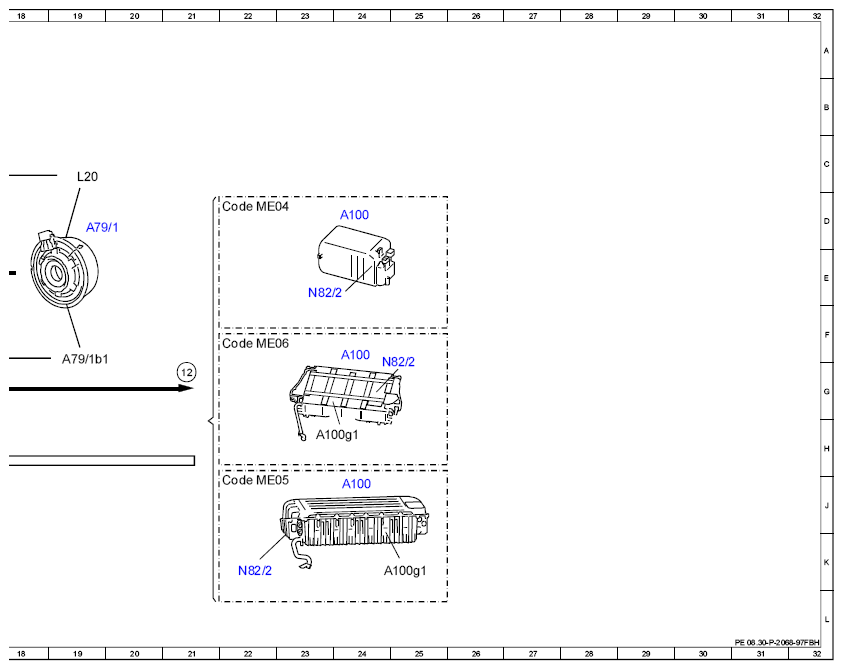

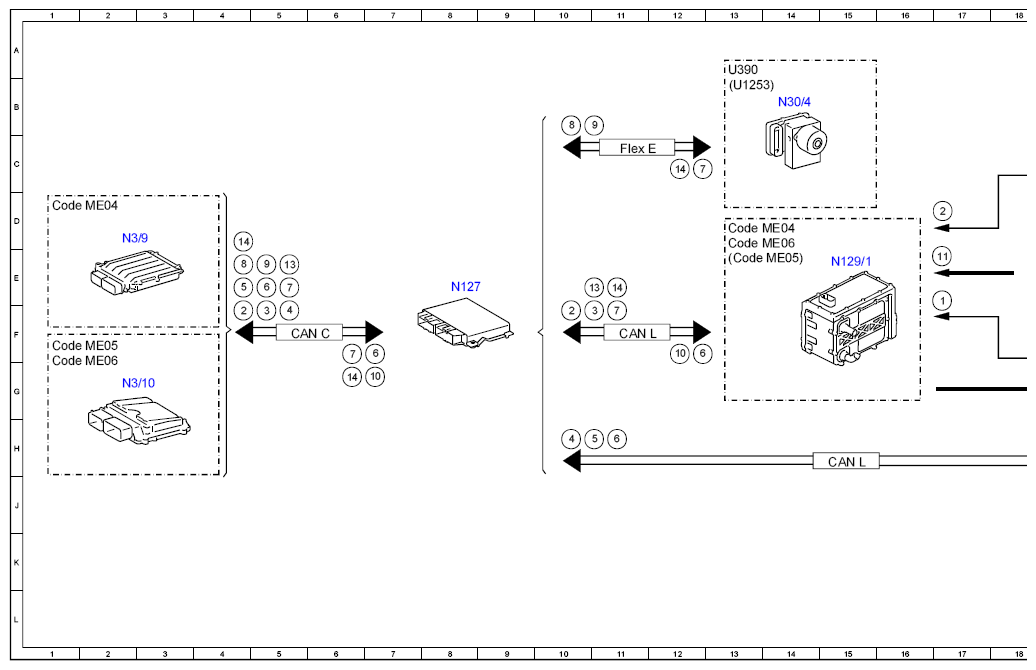

Electrical Function Schematic For Regenerative Braking - PE08.30-P-2068-97FBH
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Engine 274.920 in model 205.047/147/247, 253.954 Engine 274.920 in model 253.354 Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electric machine temperature, signal | 17E |
| 10 | Electric machine specified torque, request | 12F |
| 10 | Electric machine specified torque, request | 7G |
| 11 | Charging current from alternator operation, energy flow | 17E |
| 12 | Charging current, energy flow | 21G |
| 13 | Charging voltage and charging current, signal | 10E |
| 13 | Charging voltage and charging current, signal | 5E |
| 14 | Generated regenerative braking torque, signal | 12C |
| 14 | Generated regenerative braking torque, signal | 11E |
| 14 | Generated regenerative braking torque, signal | 4D |
| 14 | Generated regenerative braking torque, signal | 6G |
| 2 | Electric machine RPM, signal | 17D |
| 2 | Electric machine RPM, signal | 10F |
| 2 | Electric machine RPM, signal | 4F |
| 3 | Electric machine, status | 11F |
| 3 | Electric machine, status | 5F |
| 4 | High-voltage battery voltage, signal | 10H |
| 4 | High-voltage battery voltage, signal | 5F |
| 5 | High-voltage battery temperature, signal | 11H |
| 5 | High-voltage battery temperature, signal | 4E |
| 6 | Tolerable charging voltage/current, signal | 11H |
| 6 | Tolerable charging voltage/current, signal | 12F |
| 6 | Tolerable charging voltage/current, signal | 5E |
| 6 | Tolerable charging voltage/current, signal | 7F |
| 7 | Available regenerative braking torque, signal | 12C |
| 7 | Available regenerative braking torque, signal | 11F |
| 7 | Available regenerative braking torque, signal | 5E |
| 7 | Available regenerative braking torque, signal | 6F |
| 8 | Regenerative braking torque, request | 10B |
| 8 | Regenerative braking torque, request | 4E |
| 9 | Wheel speed, signal | 11C |
| 9 | Wheel speed, signal | 5E |
| A100 | High-voltage battery module | 24D |
| A100 | High-voltage battery module | 24F |
| A100 | High-voltage battery module | 24J |
| A100g1 | High-voltage battery | 23H |
| A100g1 | High-voltage battery | 25K |
| A79/1 | Electric machine | 19D |
| A79/1b1 | Electric machine temperature sensors | 19G |
| CAN C | Engine CAN | 5F |
| CAN L | Hybrid CAN | 11F |
| CAN L | Hybrid CAN | 15H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 22D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 13D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 22J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 13E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 22F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 13D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1G |
| Flex E | Chassis FlexRay | 11C |
| L20 | Electric machine rotor position sensor | 19C |
| N127 | Drivetrain control unit | 8E |
| N129/1 | Power electronics control unit | 15E |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2D |
| N30/4 | Electronic Stability Program control unit | 14B |
| N82/2 | Battery management system control unit | 23E |
| N82/2 | Battery management system control unit | 25G |
| N82/2 | Battery management system control unit | 22K |
| U1253 | Valid for model 253 | 13B |
| U390 | Valid for model 205 | 13A |
