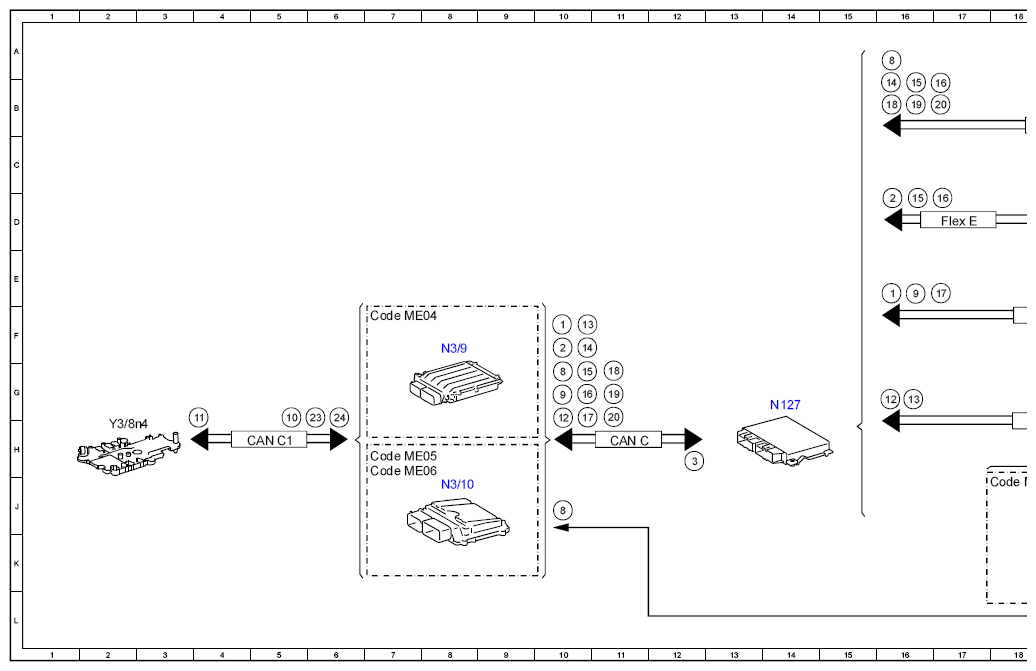

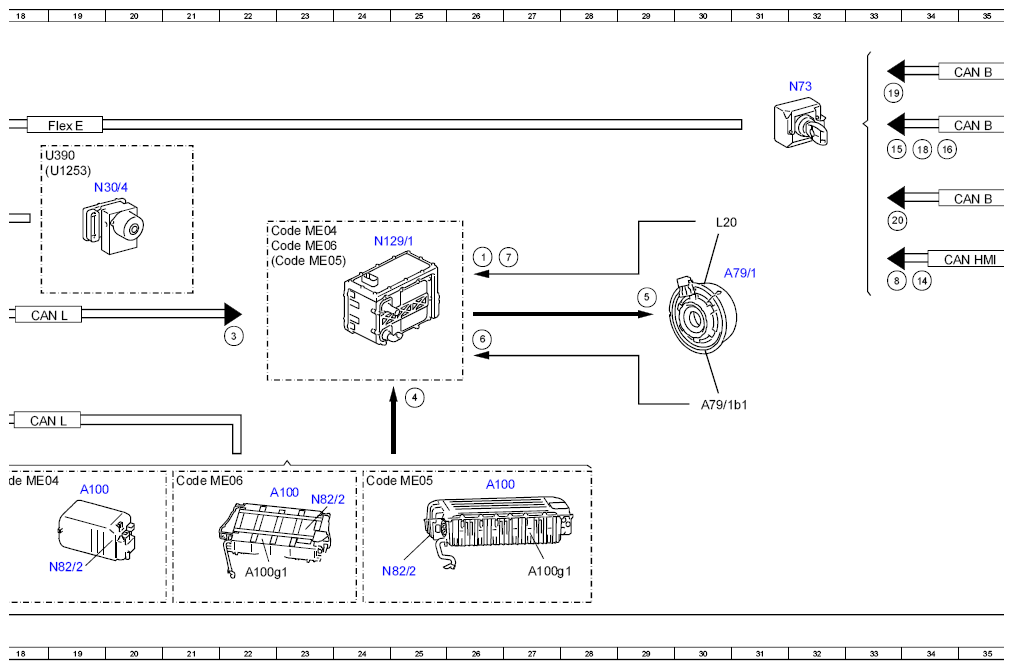

Electrical Function Schematic For Automatic Engine Stop - PE08.30-P-2053-97FBH
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Engine 274.920 in model 205.047/147/247, 253.954 Engine 274.920 in model 253.354 Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electric machine RPM, signal | 26E |
| 1 | Electric machine RPM, signal | 10F |
| 1 | Electric machine RPM, signal | 16E |
| 10 | Wet clutch, status | 5H |
| 11 | Wet clutch, request | 4H |
| 12 | High-voltage battery voltage, signal | 16G |
| 12 | High-voltage battery voltage, signal | 10H |
| 13 | High-voltage battery temperature, signal | 16G |
| 13 | High-voltage battery temperature, signal | 10F |
| 14 | Seat belt buckle restraint system switch, status | 10F |
| 14 | Seat belt buckle restraint system switch, status | 34E |
| 14 | Seat belt buckle restraint system switch, status | 16B |
| 15 | Engine stop prohibited, request | 10G |
| 15 | Engine stop prohibited, request | 16D |
| 15 | Engine stop prohibited, request | 33C |
| 15 | Engine stop prohibited, request | 16B |
| 16 | Engine start, request | 10G |
| 16 | Engine start, request | 17D |
| 16 | Engine start, request | 34C |
| 16 | Engine start, request | 17B |
| 17 | Electric machine motor torque, signal | 10H |
| 17 | Electric machine motor torque, signal | 17E |
| 18 | Anti-theft alarm system, status | 11G |
| 19 | Air conditioning, status | 11G |
| 19 | Air conditioning, status | 33B |
| 19 | Air conditioning, status | 16B |
| 2 | Wheel speed, signal | 16D |
| 2 | Wheel speed, signal | 10F |
| 20 | Door rotary tumbler switch, status | 11G |
| 20 | Door rotary tumbler switch, status | 33D |
| 20 | Door rotary tumbler switch, status | 17B |
| 23 | Transmission oil temperature sensor, signal | 6H |
| 24 | Electric auxiliary oil pump, status | 6H |
| 3 | Discharge voltage and discharge current, request | 22F |
| 3 | Discharge voltage and discharge current, request | 12H |
| 4 | Discharge current, energy flow | 25G |
| 5 | Discharge current for motor operation, energy flow | 29E |
| 6 | Electric machine temperature, signal | 26F |
| 7 | Electrical machine rotor position, signal | 27E |
| 8 | Crash, signal | 10G |
| 8 | Crash, signal | 33E |
| 8 | Crash, signal | 16A |
| 8 | Crash, signal | 10J |
| 9 | Electric machine, status | 16E |
| 9 | Electric machine, status | 10G |
| A100 | High-voltage battery module | 19J |
| A100 | High-voltage battery module | 23J |
| A100 | High-voltage battery module | 26J |
| A100g1 | High-voltage battery | 22K |
| A100g1 | High-voltage battery | 27K |
| A79/1 | Electric machine | 31E |
| A79/1b1 | Electric machine temperature sensors | 30G |
| CAN B | Interior CAN | 35B |
| CAN B | Interior CAN | 35D |
| CAN B | Interior CAN | 35A |
| CAN C | Engine CAN | 11H |
| CAN C1 | Drive train CAN | 5H |
| CAN HM] | User interface CAN | 35E |
| CAN L | Hybrid CAN | 18F |
| CAN L | Hybrid CAN | 18H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 7F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 18J |
| Code ME04 | Hybrid drive 20 KW VARIANT | 22D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 7H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 24J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 22E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 21J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 7H |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 22E |
| Flex E | Chassis FlexRay | 17D |
| Flex E | Chassis FlexRay | 19B |
| L20 | Electric machine rotor position sensor | 30D |
| N10/6 | Front SAM control unit | 43B |
| N127 | Drivetrain control unit | 14G |
| N129/1 | Power electronics control unit | 24D |
| N2/10 | Supplemental restraint system control unit | 37D |
| N22/1 | Climate control, control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 8J |
| N3/9 | CDI control unit | 8F |
| N30/4 | Electronic Stability Program control unit | 19C |
| N69/1 | Left front door control unit | 40C |
| N73 | Electronic ignition switch control unit | 32B |
| N82/2 | Battery management system control unit | 19K |
| N82/2 | Battery management system control unit | 23J |
| N82/2 | Battery management system control unit | 25K |
| U1253 | Valid for model 253 | 18C |
| U390 | Valid for model 205 | 18C |
| Y3/8n4 | Fully integrated transmission control, control unit | 2H |
