Wiring Diagram For Active Brake Assist Controller Unit - PE30.30-P-2108-97FBA
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.

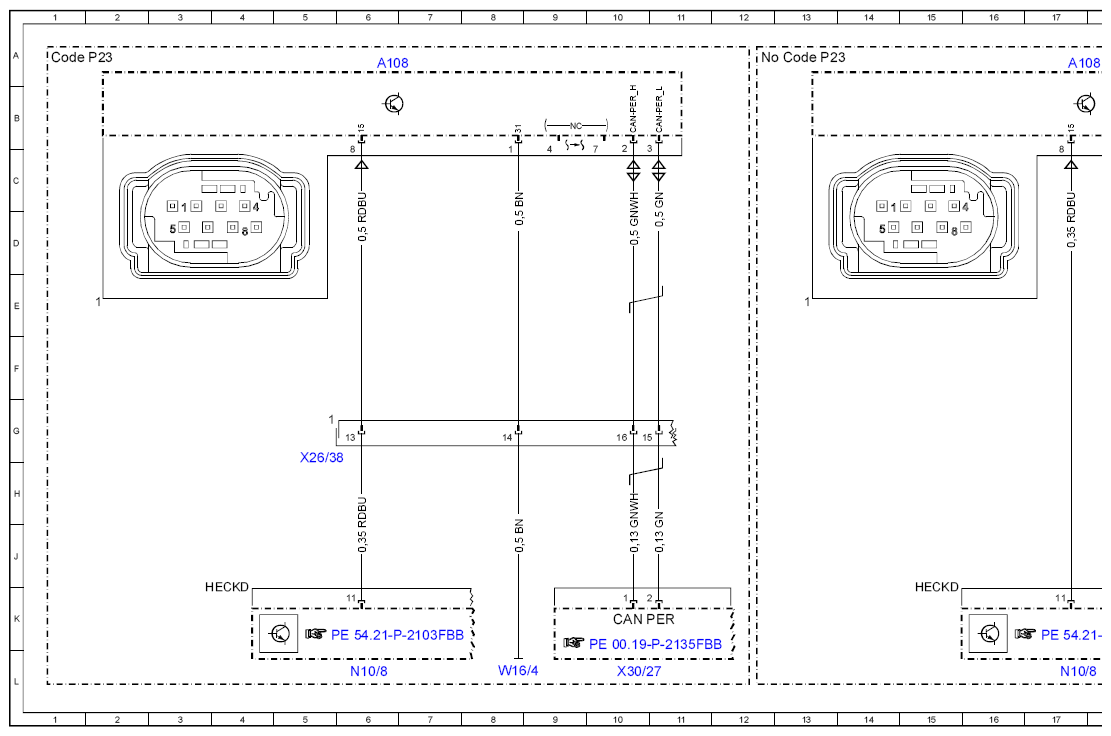

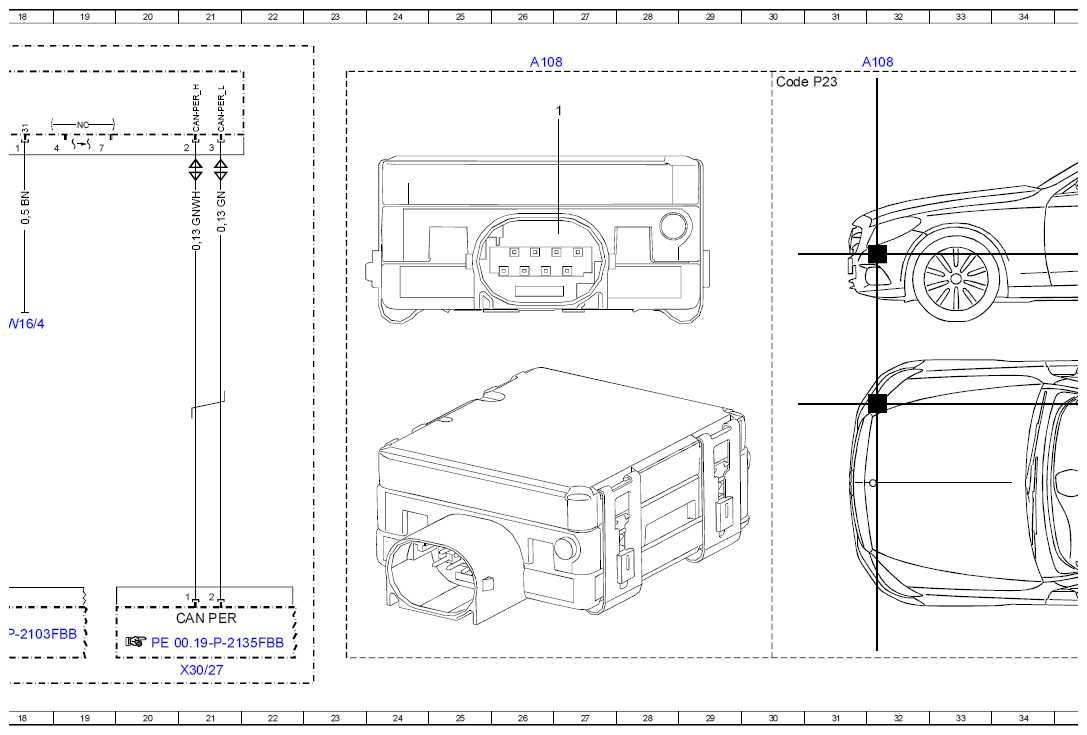

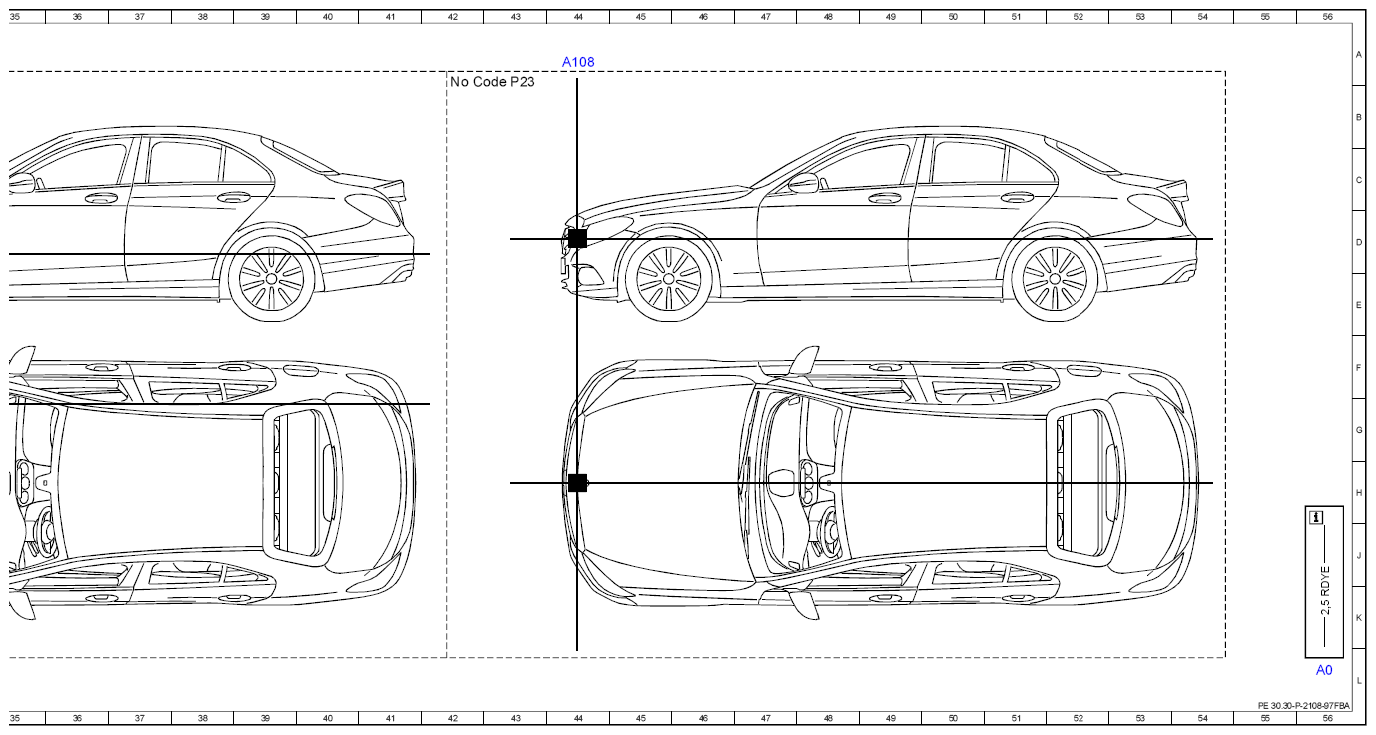

Model 205 as of model year 2019 with code 258 (Active Brake Assist System) Control unit A108
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A108 | Active Brake Assist controller unit | 6A |
| A108 | Active Brake Assist controller unit | 17A |
| A108 | Active Brake Assist controller unit | 26A |
| A108 | Active Brake Assist controller unit | 32A |
| A108 | Active Brake Assist controller unit | 44A |
| CAN PER | Peripherals CAN | 10K |
| CAN PER | Peripherals CAN | 21K |
| Code P23 | EXCLUSIVE Exterior | 30B |
| Code P23 | EXCLUSIVE Exterior | 1A |
| Code P23 | EXCLUSIVE Exterior | 13A |
| Code P23 | EXCLUSIVE Exterior | 42B |
| N10/8 | Rear SAM control unit | 6L |
| N10/8 | Rear SAM control unit | 17L |
| W16/4 | Right major assembly compartment ground point | 8L |
| W16/4 | Right major assembly compartment ground point | 18E |
| X26/38 | Front bumper and frame wiring harness electrical connector | 5H |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 10L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 21L |
