Relay Assignment Of Fuse And Relay Box In Left Side Of Engine Compartment - GF54.15-P-1257-03RD
Model 172.4

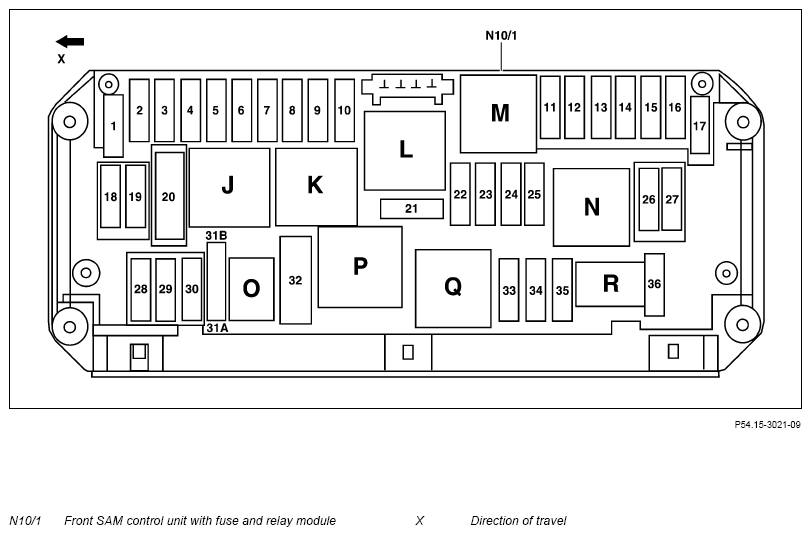

Illustration shows model 172.4
| Slot | Relay Identification |
|---|---|
| J | Circuit 15 relay (N10/1kJ) |
| K | Circuit 15R relay (N10/1kK) |
| L | Reserve relay (N10/1kL) |
| M | Starter circuit 50 relay (N10/1kM) |
| N | Engine circuit 87 relay (N10/1kN) |
| O | Horn relay (N10/1kO) |
| P | Valid for engine 271, 274 or 651.9 as of 01.06.2015 with CODE U77 (BLUETEC (SCR) diesel exhaust treatment): Adblue®/secondary air injection relay (N10/1kP) |
| Q | Valid up to 29.02.2016: Backup relay (N10/1kΩ) |
| R | Chassis circuit 87 relay (N10/1kR) |
