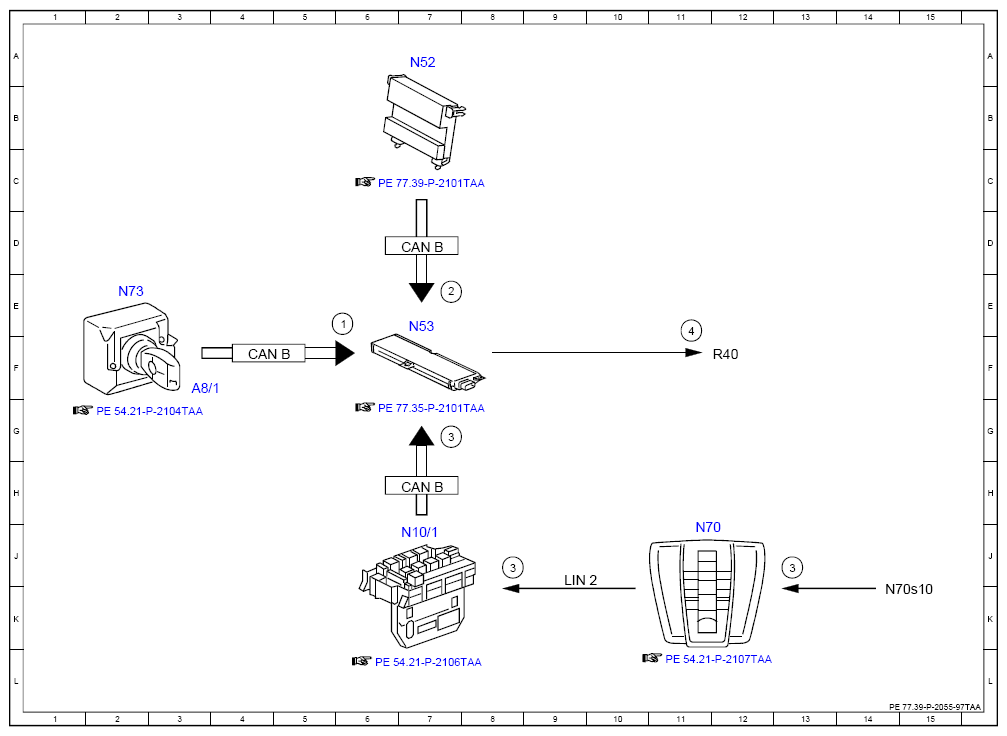

Electrical Function Schematic For MAGIC SKY CONTROL - PE77.39-P-2055-97TAA
MODEL 172.4
with CODE (412) Glass Vario roof
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 6E |
| 2 | Vario roof, status | 7E |
| 3 | MAGIC SKY CONTROL, request | 7G |
| 3 | MAGIC SKY CONTROL, request | 8K |
| 3 | MAGIC SKY CONTROL, request | 13K |
| 4 | MAGIC SKY CONTROL, actuation | 11E |
| A8/1 | Transmitter key | 3F |
| CAN B | Interior CAN | 7H |
| CAN B | Interior CAN | 7D |
| LIN 2 | Wiper/inside rearview mirror LIN | 9J |
| N10/1 | Front SAM control unit with fuse and relay module | 7J |
| N52 | Vario roof control control unit | 7A |
| N53 | MAGIC SKY CONTROL control unit | 7E |
| N70 | Overhead control panel control unit | 11J |
| N70s10 | MAGIC SKY CONTROL button | 14K |
| N73 | Electronic ignition switch control unit | 2E |
| R40 | MAGIC SKY CONTROL roof | 12F |
