Remove/install wiper arm - AR82.30-P-6100RK
MODEL 231
| Injury hazard from pinching and crushing, in extreme cases extremities can even be cut off when caught in windshield wiper mechanism. | When working on the windshield wiper mechanism, always switch off the ignition and store transmitter key outside of transmission range (at least 2 m). | AS82.30-Z-0001-01A | |
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||

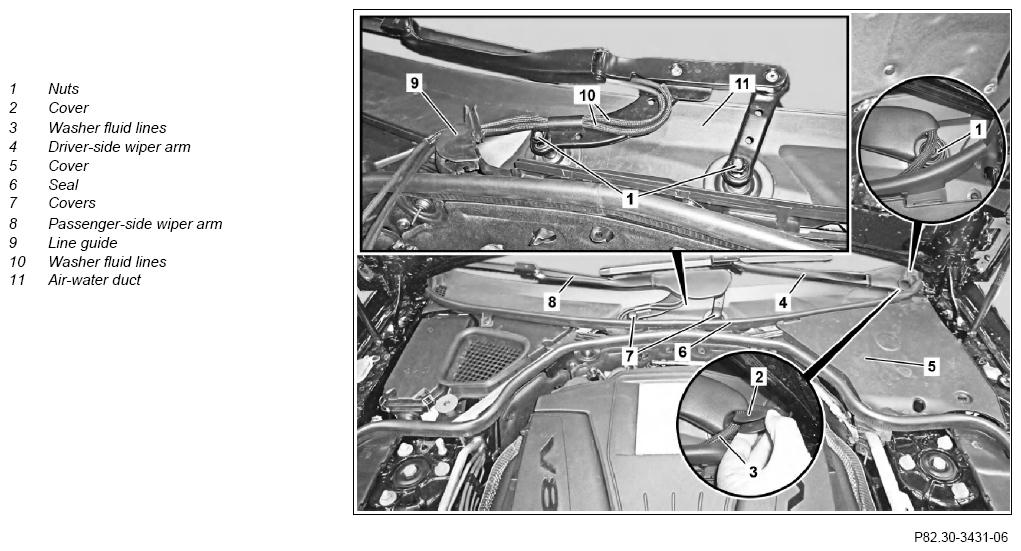

| 1 | Switch on ignition, move wiper arms (4, 8) to park position | ||
| 2 | Switch on ignition and store transmitter key outside of transmission range (min. 2 m) | ||
| 3 | Open engine hood | ||
| 4 | Remove cover (5) | ||
| 5 | Remove seal (6) of air/water duct (11) | ||
| 6.1 | Remove cover (2) of driver-side wiper arm (4) at side | When removing driver-side wiper arm (4). |
|
| 6.2 | Remove covers (7) from passenger-side wiper arm (8) | When removing passenger-side wiper arm (8). | |

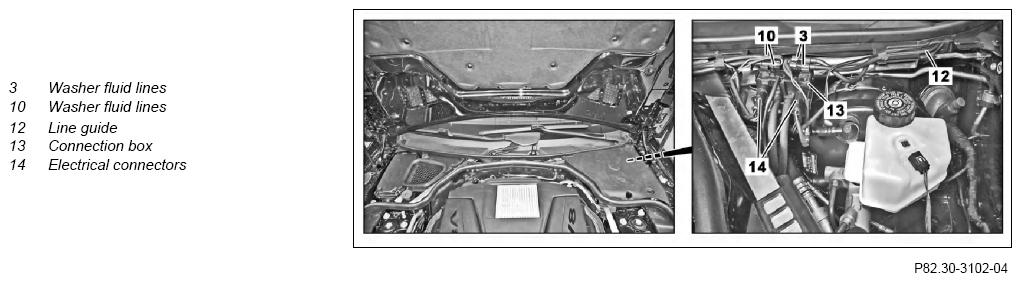

| 7.1 | Disconnect electrical connector (14) of washer fluid lines (3) at connector box (13) | When removing driver-side wiper arm (4). | |
| 7.2 | Disconnect electrical connector (14) of washer fluid lines (10) from connector box (13) | When removing passenger-side wiper arm (8). | |
| 8.1 | Unclip washer fluid lines (3) from connector box (13) | When removing driver-side wiper arm (4). | |
| 8.2 | Unclip washer fluid lines (10) from connector box (13) | When removing passenger-side wiper arm (8). | |
| 9.1 | Route washer fluid lines (3) with line guide (12) out of air/water duct (11) | When removing driver-side wiper arm (4). | |
| 9.2 | Route washer fluid lines (10) with line guide (9) out of air/water duct (11) | When removing passenger-side wiper arm (8). | |
| 10.1 | Unscrew nut (1) at driver-side wiper arm (4) | When removing driver-side wiper arm (4). |
*BA82.30-P-1001-01M |
| 10.2 | Unscrew nuts (1) on passenger side wiper arm (8) | When removing passenger-side wiper arm (8). |
*BA82.30-P-1001-01M |
| 11 | Remove driver-side wiper arm (4) and passenger-side wiper arm (8) | ||
| 12 | Install in the reverse order | ||
| Check | |||
| 13 | Check and adjust wiper arms (4, 8) | AR82.30-P-6000LC |
WINDSHIELD WIPER
| Number | Designation | Model 231 | |
|---|---|---|---|
| BA82.30-P-1001-01M | Nut to wiper arm | Nm | 30 |
