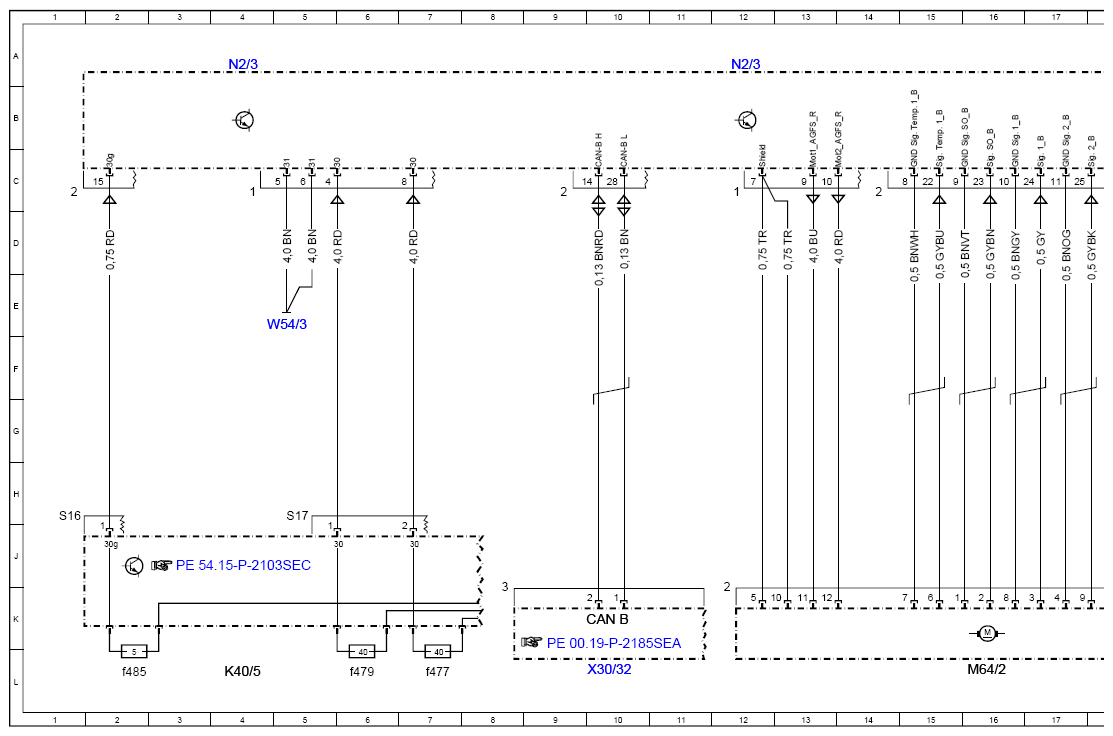

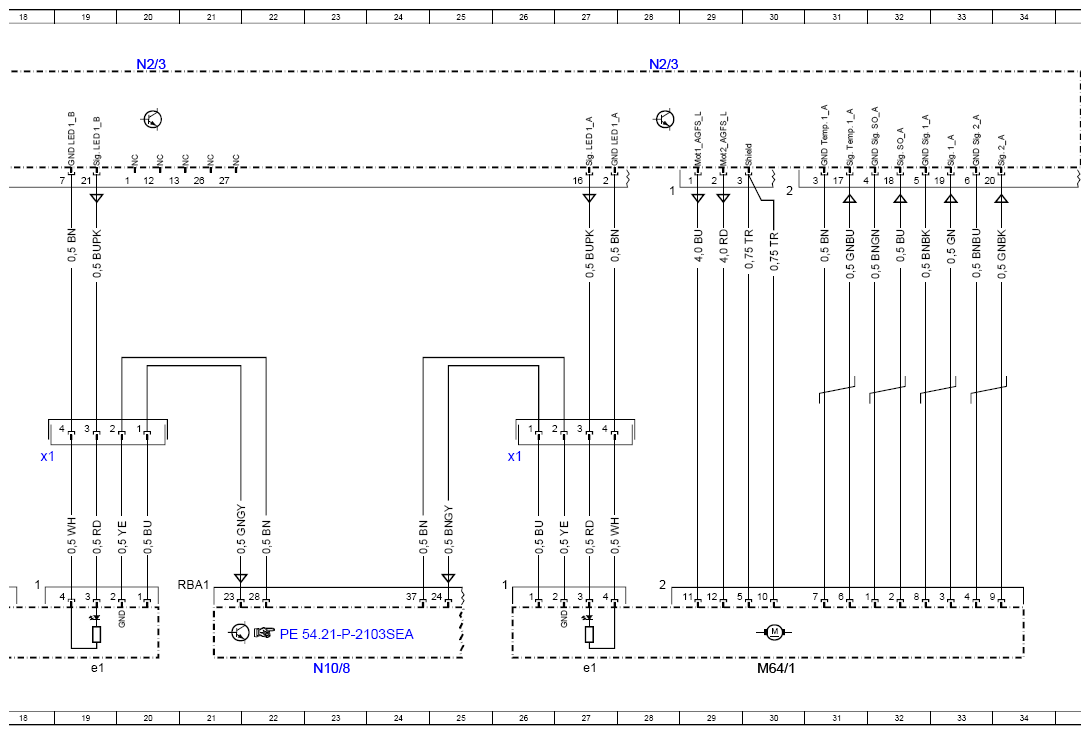

Wiring Diagram For Active Belt Buckle Control Unit - PE91.60-P-2107-97SEA
Model 222 up to model year 2018 with code 305 (Rear PRE-SAFE) Control unit N2/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| CAN B | Interior CAN | 10K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5f477 | Fuse 477 | 7L |
| K40/5f479 | Fuse 479 | 6L |
| K40/5f485 | Fuse 485 | 2L |
| M64/1 | Left rear seat active belt buckle motor | 30L |
| M64/1e1 | Left rear seat active belt buckle illumination | 27L |
| M64/1x1 | Left rear seat active belt buckle motor electrical connector | 26G |
| M64/2 | Right rear seat active belt buckle motor | 16L |
| M64/2e1 | Right rear seat active belt buckle illumination | 19L |
| M64/2x1 | Right rear seat active belt buckle motor electrical connector | 18G |
| N10/8 | Rear SAM control unit | 23L |
| N2/3 | Active belt buckle control unit | 4A |
| N2/3 | Active belt buckle control unit | 12A |
| N2/3 | Active belt buckle control unit | 20A |
| N2/3 | Active belt buckle control unit | 28A |
| W54/3 | Left rear wheel well ground point | 5E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 10L |
