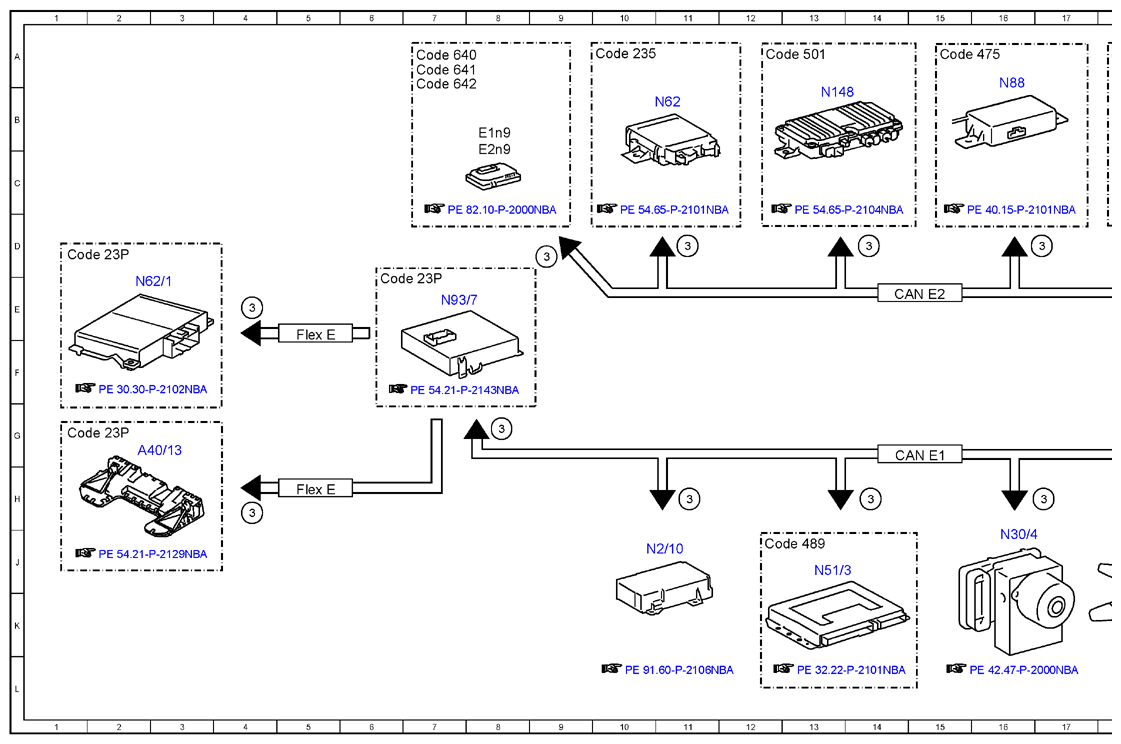

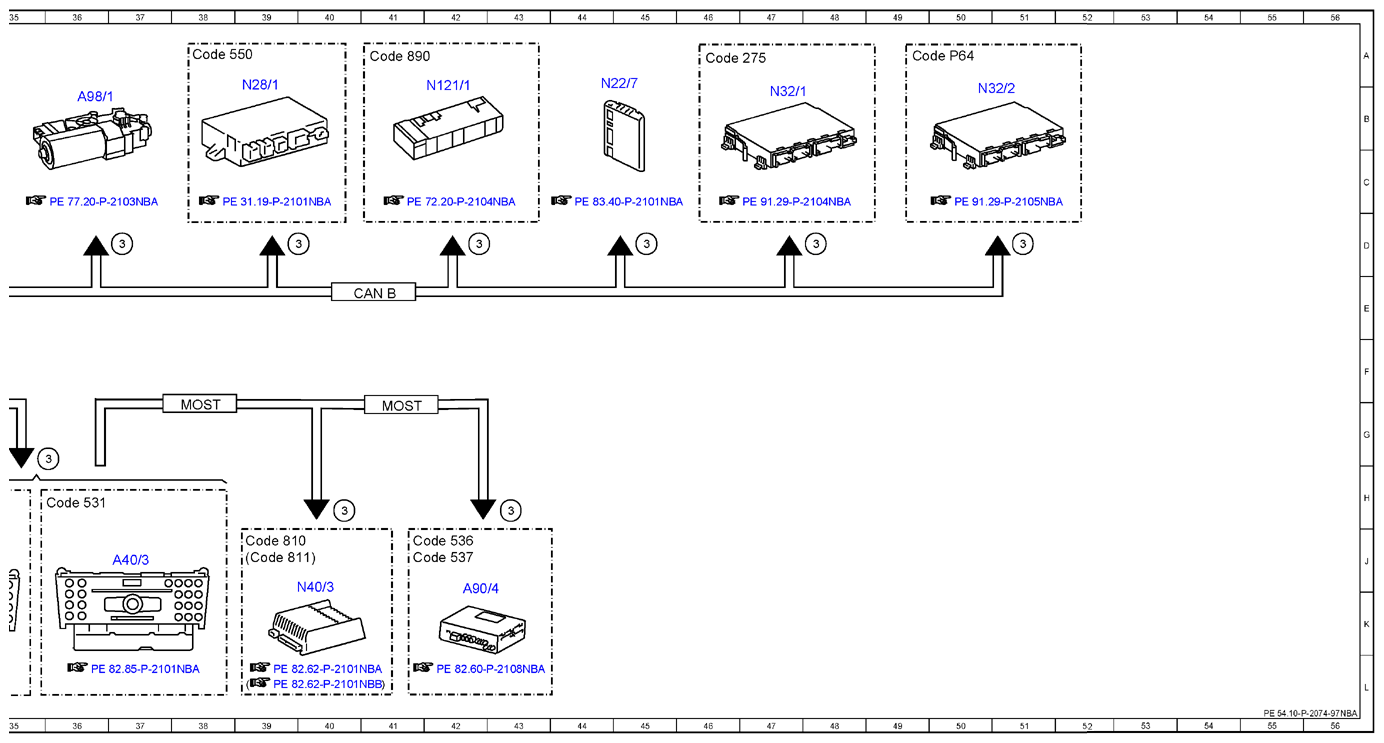

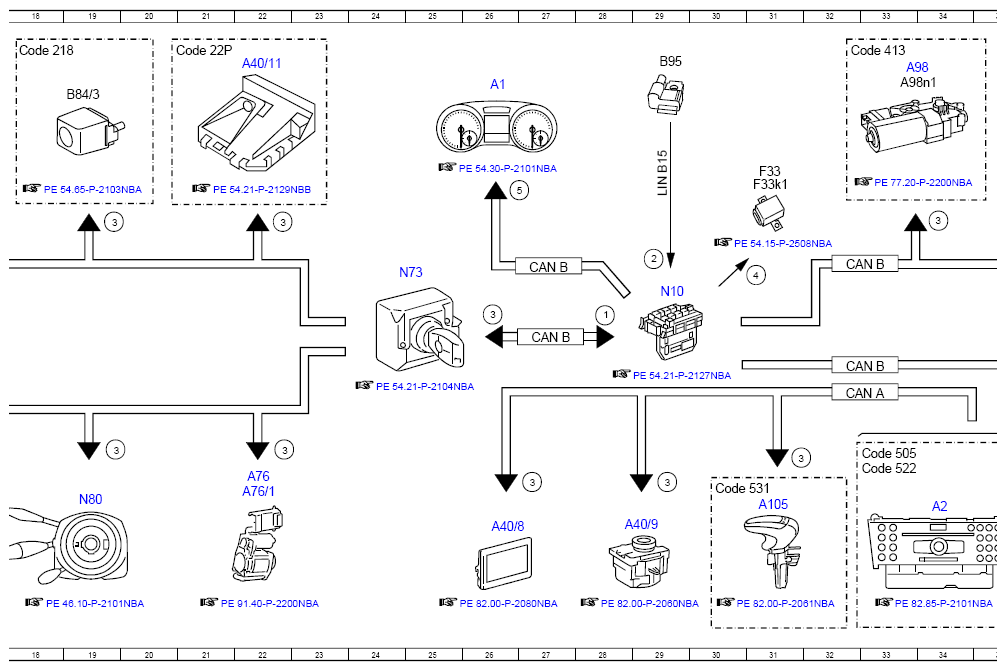

Electrical Function Schematic For No-Load Current Management - PE54.10-P-2074-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 28F |
| 2 | Battery sensor, signal | 29E |
| 3 | No-load current shutoff, signal | 4H |
| 3 | No-load current shutoff, signal | 4E |
| 3 | No-load current shutoff, signal | 11H |
| 3 | No-load current shutoff, signal | 11D |
| 3 | No-load current shutoff, signal | 9D |
| 3 | No-load current shutoff, signal | 14D |
| 3 | No-load current shutoff, signal | 14H |
| 3 | No-load current shutoff, signal | 17D |
| 3 | No-load current shutoff, signal | 17H |
| 3 | No-load current shutoff, signal | 19D |
| 3 | No-load current shutoff, signal | 19H |
| 3 | No-load current shutoff, signal | 22D |
| 3 | No-load current shutoff, signal | 22H |
| 3 | No-load current shutoff, signal | 27J |
| 3 | No-load current shutoff, signal | 29J |
| 3 | No-load current shutoff, signal | 31H |
| 3 | No-load current shutoff, signal | 36G |
| 3 | No-load current shutoff, signal | 34D |
| 3 | No-load current shutoff, signal | 37D |
| 3 | No-load current shutoff, signal | 39D |
| 3 | No-load current shutoff, signal | 42D |
| 3 | No-load current shutoff, signal | 45D |
| 3 | No-load current shutoff, signal | 48D |
| 3 | No-load current shutoff, signal | 51D |
| 3 | No-load current shutoff, signal | 26F |
| 3 | No-load current shutoff, signal | 8G |
| 3 | No-load current shutoff, signal | 40H |
| 3 | No-load current shutoff, signal | 43H |
| 4 | Circuit 30g relay, actuation | 31E |
| 5 | Instrument cluster message, request | 26D |
| A1 | Instrument cluster | 26B |
| A105 | Touchpad | 31J |
| A2 | Radio | 34J |
| A40/11 | Multifunction camera | 22A |
| A40/13 | Stereo multifunction camera | 2G |
| A40/3 | COMAND control unit | 37J |
| A40/8 | Audio/COMAND display | 26J |
| A40/9 | Audio/COMAND control panel | 29J |
| A76 | Left front reversible emergency tensioning retractor | 22J |
| A76/1 | Right front reversible emergency tensioning retractor | 22J |
| A90/4 | Tuner unit | 42K |
| A98 | Panoramic sliding roof control module | 33A |
| A98/1 | Sliding roof control module | 36B |
| A98n1 | Panoramic sliding roof control unit | 33B |
| B84/3 | Backup camera | 19B |
| B95 | Battery sensor | 29A |
| CAN A | Telematics CAN | 32G |
| CAN B | Interior CAN | 27F |
| CAN B | Interior CAN | 27E |
| CAN B | Interior CAN | 32G |
| CAN B | Interior CAN | 41E |
| CAN B | Interior CAN | 32E |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E2 | Chassis CAN 2 | 15E |
| Code 218 | Backup camera | 18A |
| Code 22P | Track package | 20A |
| Code 235 | APC 2.0 Active Parking Guidance incl. Parktronic | 10A |
| Code 23P | Driver assistance package | 1D |
| Code 23P | Driver assistance package | 1G |
| Code 23P | Driver assistance package | 6E |
| Code 275 | Front passenger seat memory package/electrically adjustable driver seat | 46A |
| Code 413 | Panoramic sliding sunroof | 32A |
| Code 475 | Tire pressure monitor | 15A |
| Code 489 | AIRMATIC | 12J |
| Code 501 | 360 degree camera | 12A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 33H |
| Code 522 | Audio 20 radio | 33H |
| Code 531 | COMAND APS | 30J |
| Code 531 | COMAND APS | 36H |
| Code 536 | SIRIUS satellite radio | 41J |
| Code 537 | Digital radio | 41J |
| Code 550 | Trailer hitch | 38A |
| Code 640 | High Performance LED | 7A |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 7A |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 7B |
| Code 810 | Sound system | 39J |
| Code 811 | Extended sound system | 39J |
| Code 890 | Tailgate control | 41A |
| Code P64 | Memory package | 49A |
| E1n9 | Left headlamp control unit | 8B |
| E2n9 | Right headlamp control unit | 8C |
| F33 | Battery compartment prefuse box | 31C |
| F33k1 | Circuit 30g relay | 31C |
| Flex E | Chassis FlexRay | 5H |
| Flex E | Chassis FlexRay | 5E |
| LIN B15 | Battery sensor LIN | 29C |
| MOST | Media Oriented System Transport | 41G |
| MOST | Media Oriented System Transport | 38G |
| N10 | SAM control unit | 29E |
| N121/1 | Tailgate control control unit | 42B |
| N148 | 360° camera control unit | 13B |
| N2/10 | Supplemental restraint system control unit | 11J |
| N22/7 | Automatic air conditioning control and operating unit | 44B |
| N28/1 | Trailer recognition control unit | 39B |
| N30/4 | Electronic Stability Program control unit | 16J |
| N32/1 | Driver seat control unit | 47B |
| N32/2 | Front passenger seat control unit | 50B |
| N40/3 | Sound system amplifier control unit | 40J |
| N51/3 | AIRMATIC control unit | 13J |
| N62 | Parking system control unit | 11B |
| N62/1 | Radar sensors control unit | 2E |
| N73 | Electronic ignition switch control unit | 24E |
| N80 | Steering column module control unit | 19J |
| N88 | Tire pressure monitor control unit | 16A |
| N93/7 | Chassis gateway control unit | 7E |
